Таблица 3.1.
Наименование
характеристики
Модель
R250Т R400Т R600Т R800Т
Значение характеристики
Выходное стабилизированное напря-
жение при рабочем диапазоне вход-
ного напряжения питания от 165В до
265В
208…232
Предельный диапазон выходного
напряжения при входном напряже-
нии питания от 150В до 275В
190…242
Частота питающей сети, Гц 50+2
Уровни коррекции 6
Скорость регулирования выходного
напряжения, не менее, В/с
150
Мощность*
)
, ВА
0…250 0…400 0…600 0…800
КПД, не менее, % 95
Габариты, (ВхШхГ), не более, мм 72х205х240
Масса, не более, кг 3 4
Время непрерывной работы, ч Не ограничено
Примечание - *
)
Допустимая мощность нагрузки в течение времени работы
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1 Стабилизатор напряжения состоит из следующих основных частей:
- корпуса;
- силового трансформатора, содержащего 6 отводов регулирования напряжения;
- силовых ключей (электромеханические реле);
- схемы управления и индикации;
- входного фильтра подавления помех.

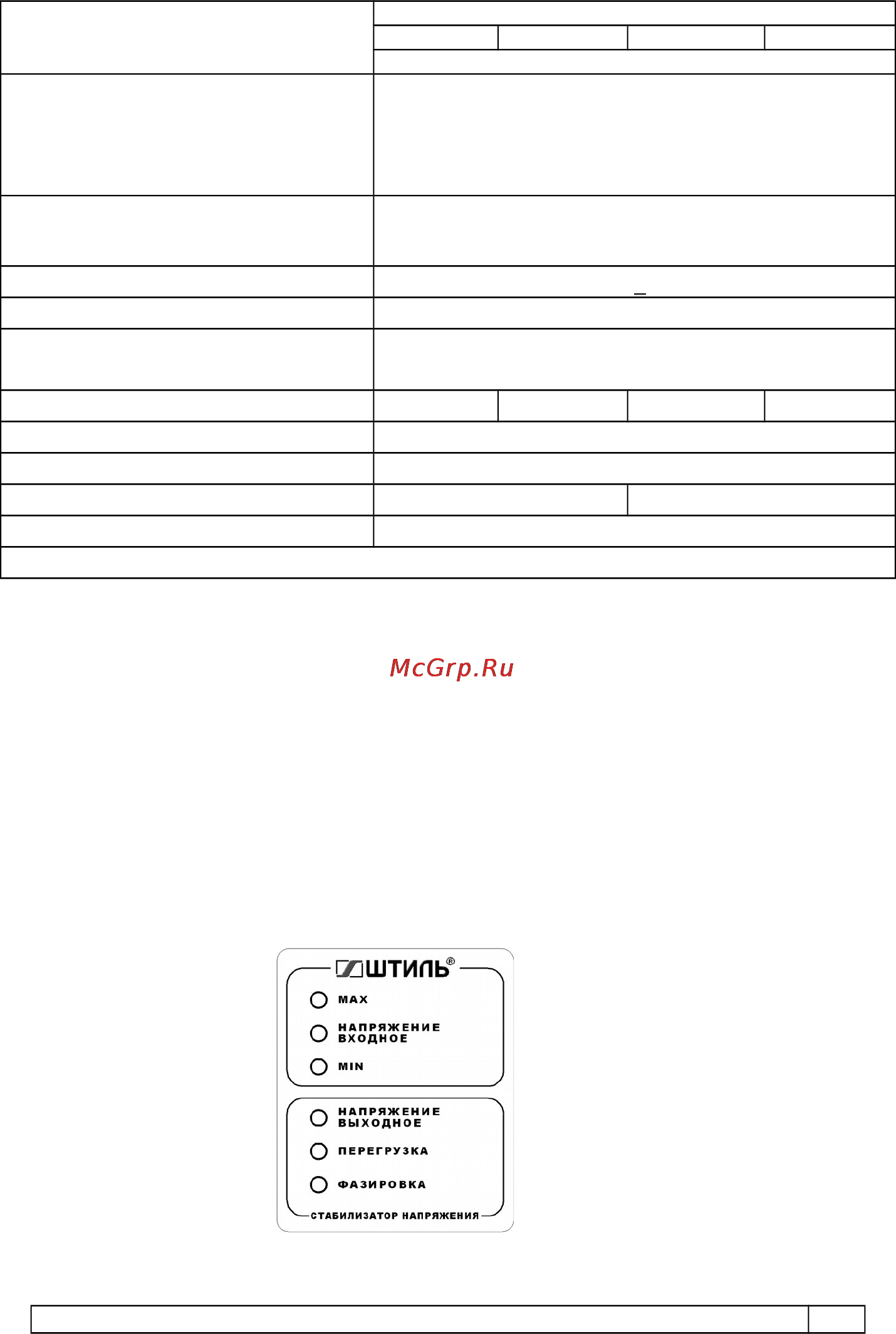

На передней панели (рисунок 4.1) расположены индикаторы: НАПРЯЖЕНИЕ
ВХОДНОЕ, MIN, MAX, НАПРЯЖЕНИЕ ВЫХОДНОЕ, ФАЗИРОВКА, ПЕРЕГРУЗКА.
На одной из боковых панелей стабилизатора расположены одна или две ро-
зетки (в зависимости от модели) с заземляющим контактом для подключения нагруз-
ки, на нижней панели – выключатель СЕТЬ со встроенным предохранителем и вы-
веден сетевой шнур для подключения стабилизатора к сети.
Рисунок 4.1 Передняя панель стабилизатора
4.2 Индикация
Стабилизатор ШТИЛЬ R250Т – R800Т Руководство по эксплуатации
3
