12
Deutsch
die richtige Netzspannung nicht vergewissert haben�
Wenn die Netzspannung dagegen niedriger ist als die
erforderliche Spannung, wird es eine Beschädigung
des Motors zur Folge haben�

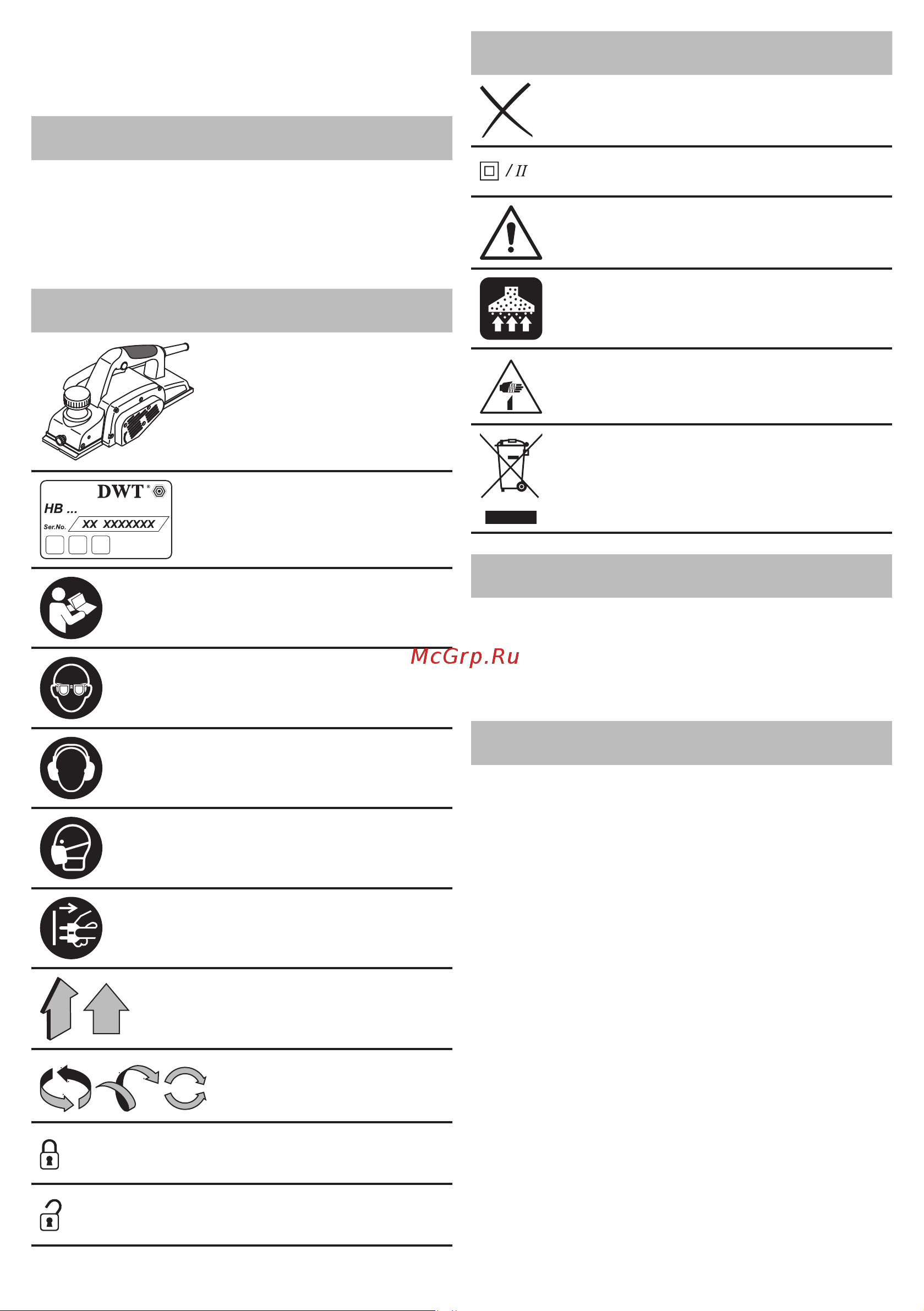

In der Gebrauchsanweisung
verwendete Symbole
Die folgenden Symbole werden in der Gebrauchsan-
weisung verwendet, bitte ihre Bedeutung merken� Die
korrekte Interpretation der Symbole ermöglicht die
korrekte und sichere Nutzung des Elektrowerkzeu-
ges�
Symbol Bedeutung
Elektrohobel
Grau markierte Sektionen -
weicher Griff (mit isolierter
Oberäche).
Seriennummernaufkleber:
HB ��� - Modell;
XX - Datum der Herstellung;
XXXXXXX - Seriennummer�
Alle Sicherheitsregelungen
und Anweisungen lesen�
Sicherheitsbrille tragen�
Ohrenschutz tragen�
Eine Staubschutzmaske tra-
gen�
Das Elektrowerkzeug vor
der Installation bzw� Umstel-
lung von der Stromversor-
gung abtrennen�
Bewegungsrichtung�
Umdrehungsrichtung�
Geschlossen�
Offen�
Symbol Bedeutung
Verboten�
Doppelte Isolier- / Schutz-
klasse�
Achtung� Wichtig�
Während der Operation den
angesammelten Staub ent-
fernen�
Vorsicht! Potentielle Verlet-
zung durch scharfe Kanten
eines Schneidezubehörs�
Elektrowerkzeug nicht in
den Hausmüll entsorgen�
Elektrowerkzeug - Bestimmungsgemäßer
Gebrauch DWT
Der Elektrohobel ist zum Hobeln, Kantenschneiden und
Nuten von Holz und Holzmaterial konzipiert� Der Elekt-
rohobel darf nur von Rechtshändern benutzt werden�
Es ist möglich, das Werkzeug fest zu montieren (mit
speziellem Zubehör)�
1
Elektrowerkzeug
Einzelteile
Grundplatte (vorne)
2 V-Nut
3 Spannschraube des Seitenanschlags *
4 Spantiefenskala
5 Zusatzgriff mit Spantiefenregler
6 Ein / Ausschalter
7 Entblockier-Button
8 Schutzabdeckung
9 Grundplatte (hinten)
10 Lüftungsschlitze
11 Düse für die Beseitigung von Hobelspänen *
12 Breitenanschlag *
13 Vorrichtung zum Messerschärfen (komplett) *
14 Vorrichtung zur Messerausrichtung (komplett) *
15 Ringschlüssel *
16 Halter des Ansatzes für den Absauger *
17 Ansatz für den Absauger *
18 Fixierschraube *
19 Klemmschraube *
20 Abdeckung
21 Einstellplatte für das schleifbare Messer
22 Schraube
23 Schleifbare Messer *
24 Trommel für schleifbare Messer
25 Spannschraube der Schleifvorrichtung für das
Messer *
26 Schablone *
