заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
www.zubr.ru
Рубанок электрический
|
5
Инструкции
по применению
Устройство
1 Винт-фиксатор горизонтального упора
2 Регулятор глубины строгания
3 Отверстие крепления стоек подставки
4 Дополнительная рукоятка
5 Фиксатор патрубка
6 Клавиша включения
7 Кнопка блокировки включения
8 Отверстие установки горизонтального упора
9 Передняя платформа
10 Барабан с ножами
11 Защитный откидной кожух
12 Патрубок выброса стружки
13 Кожух ременной передачи
14 Предохранительный упор
15 Винт
16 Стойка задняя
17 Винт-барашек (М6х24) со втулкой
18 Основание
19 Защитный кожух
20 Стопорный винт
21 Стойка передняя
22 Винт-барашек (М6х28) со втулкой
23 Режущий нож
24 Фиксатор ножа
25 Болт
26 Пластина крепления
27 Винт
Сборка
Все работы по сборке, настройке и замене
элементов производите ТОЛЬКО при отклю-
ченном от сети изделии.
Установите (при необходимости) горизонталь-
ный упор: вставьте шток упора в отверстие 8
с необходимой стороны рубанка, отрегулируйте
его вылет в соответствии с обрабатываемой за-
готовкой и зафиксируйте его винтом 1 (М6х28).
Установите патрубок выброса стружки 12 с не-
обходимой стороны рубанка : утопите фиксатор 5
патрубка и вытяните его из корпуса. По-
вернув на 180 градусов, утопите фиксатор
и полностью установите в корпус, совместив ори-
ентирующие шлицы. При необходимости, устано-
вите на него прилагаемый мешок для сбора пыли
или шланг пылесоса. В зависимости от модели
вашего пылесоса может понадобиться переход-
ник (в комплект поставки не входит).
Примечание! При работе без мешка для сбора
пыли и пылесоса настоятельно рекомендуем
установить патрубок отверстием для выброса
стружки влево (при взгляде сзади). В противном
случае выбрасываемая пыль и стружка могут по-
пасть в воздухозаборник двигателя и привести
к перегреву и поломке изделия. Данный случай
не подходит под условия гарантии.
15
16
21
19
22
17
18
20

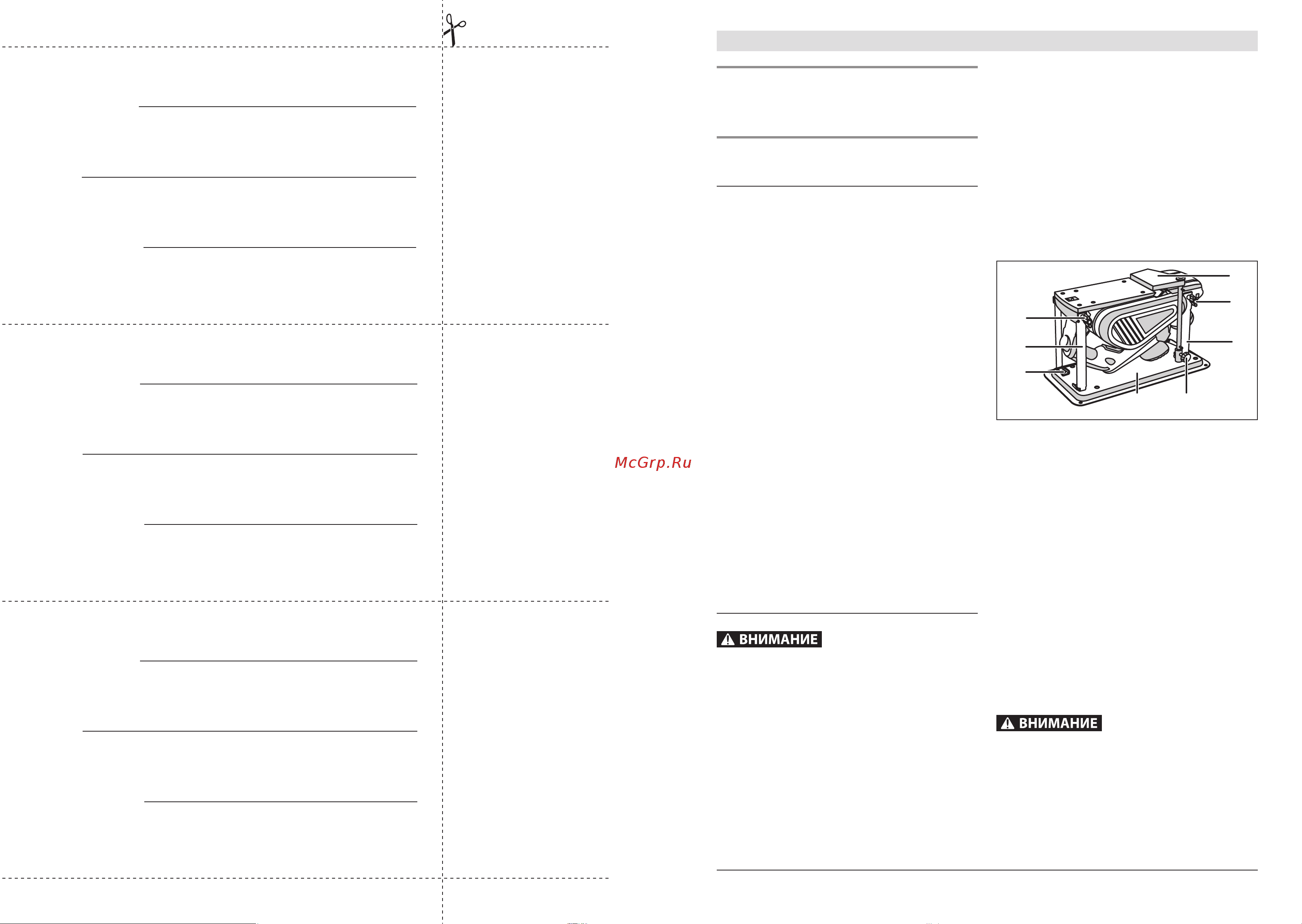

При необходимости использования рубанка
в стационарном режиме (только для ЗР-1300-110),
соберите его в следующей последовательности:
` отключите изделие от сети
(выньте вилку из розетки);
` установите на подставку 18 стойки 16 и 21
и закрепите их в квадратных отверстиях под-
ставки винтами 15 и гайками;
` регулятором 2 установите необходимую
глубину строгания;
` установите рубанок на подставку подошвой
вверх и закрепите на стойках винтами 17 и 22;
` установите защитный кожух 19 во втулку на
подставке (плоской стороной к винту) до упо-
ра и зафиксируйте винтом 20.
Примечание! Защитный кожух перекрывает
часть подошвы и ограничивает обрабатываемую
ножами зону на 3–8 мм.
Защитный кожух закрывает барабан и лез-
вия, когда они не используются в работе,
и защищает Вас от контакта с ними. Работа
без защитного кожуха ЗАПРЕЩАЕТСЯ.
` при необходимости, установите горизонталь-
ный упор согласно Сборке.
` ОБЯЗАТЕЛЬНО зафиксируйте собранное из-
делие крепежными изделиями d6 мм или d10
