3. Направляющая втулка

4. О-образное кольцо 50X2.65

5. Подшипник SF-1-45.40

6. Крышка

7. Цилиндр

8. Шток поршня

9. Втулка скольжения

10. Полукольцо

11. Направляющая

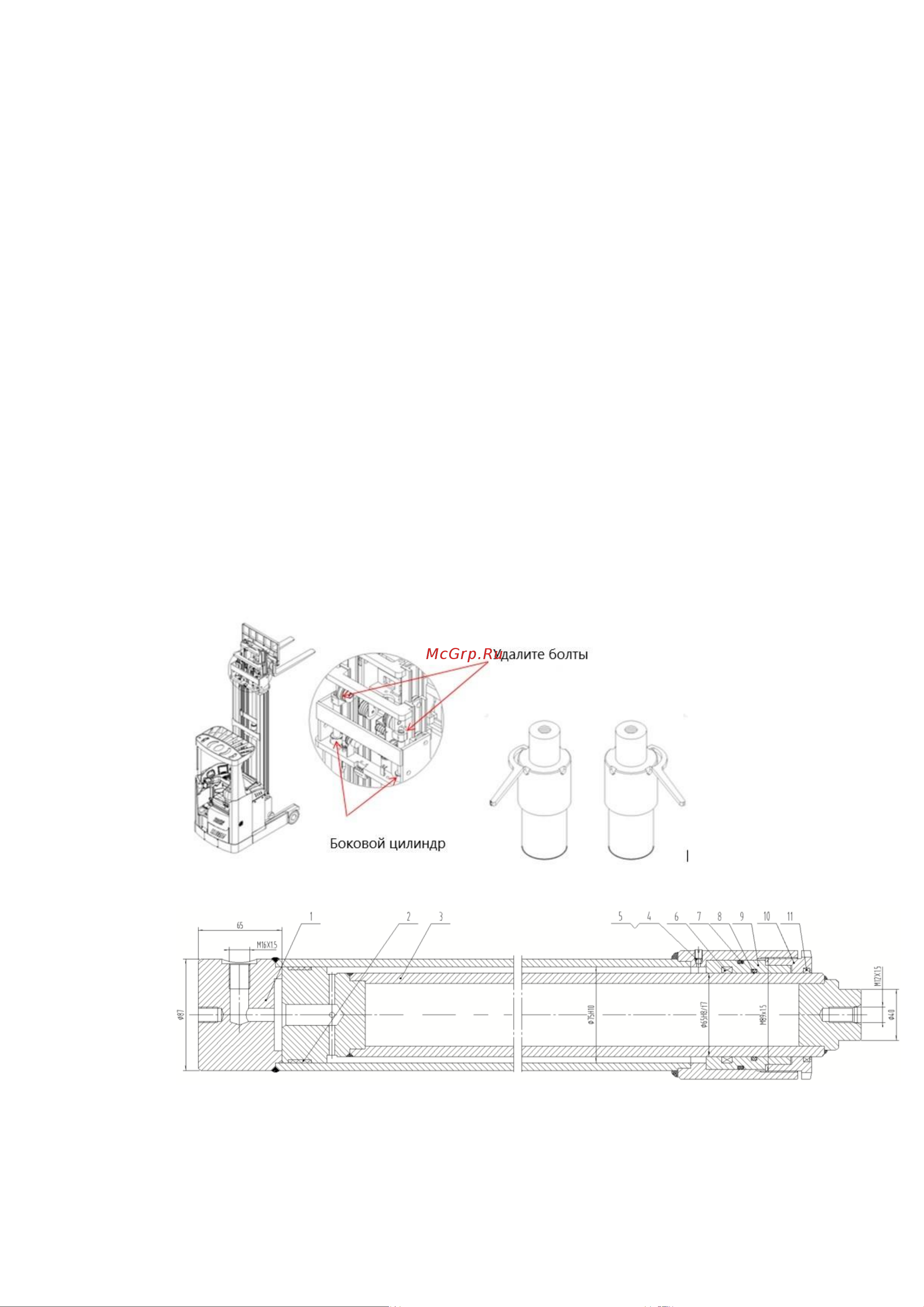

Замена уплотнительного кольца бокового цилиндра

a. Поднимите вилы, пока боковой масляный цилиндр не поднимется примерно

на 200 мм, как показано на рисунке ниже, затем выкрутите болт, крепящий шток

поршня масляного цилиндра, подложите деревянный брусок высотой около 200 мм

на нижний конец рамы среднего портала. Нажмите на кнопку подъема, чтобы

опустить вилы в нижнее положение. В это время подвижный шток вил

автоматически отсоединится от рамы среднего портала.

b. Используйте метод, показанный на рисунке ниже, чтобы снять верхнюю

крышку масляного цилиндра, заменить уплотнительное кольцо, а затем установить

верхнюю крышку масляного цилиндра.

(2) Средний цилиндр

1. Цилиндр

2. Направляющая

3. Шток поршня

4. Стальной шарик 4

5. Вытяжной винт
