3.3 Система привода

(1) Устройство

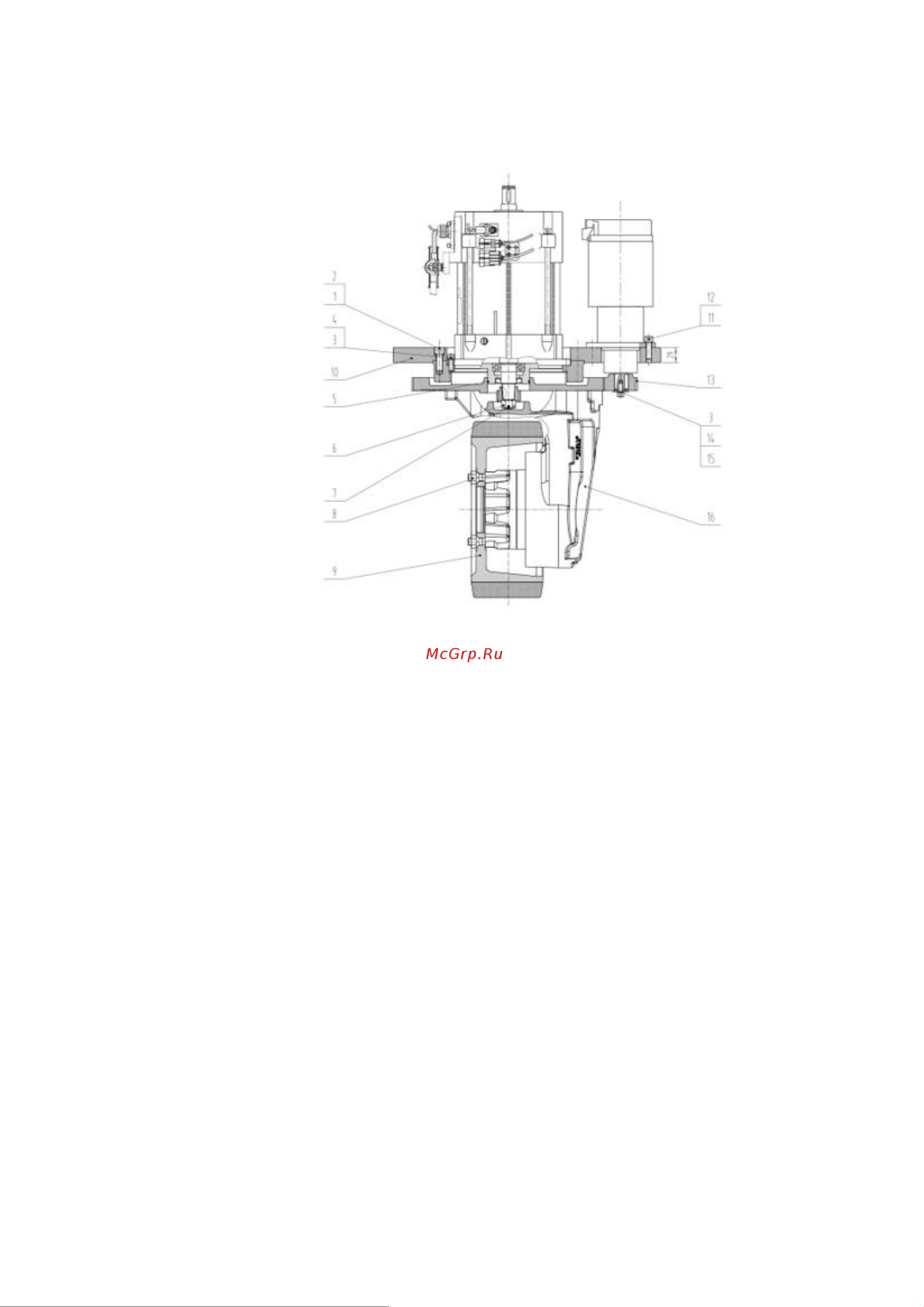

Структурная диаграмма системы привода:

1. Шайба 12

2. Винт М12Х35

3. Шайба 8

4. Винт М8Х25

5. О-образное кольцо 76Х2.65

6. Гайка М16Х1.5

7. Шплинт 4Х35

8. Гайка ступицы

9. Колесо

10. Монтажная пластина

11. Винт М10Х35

12. Шайба 10

13. Шестерня

14. Шайба

15. Шайба М8Х20

16. Редуктор

(2) Разборка и обслуживание приводного двигателя

Снимите деталь 6 на рисунке выше (всего имеется 6 крепежных винтов

приводного двигателя) и поднимите приводной двигатель вверх.

Проверяйте двигатель не реже одного раза в шесть месяцев следующим

образом:
