6

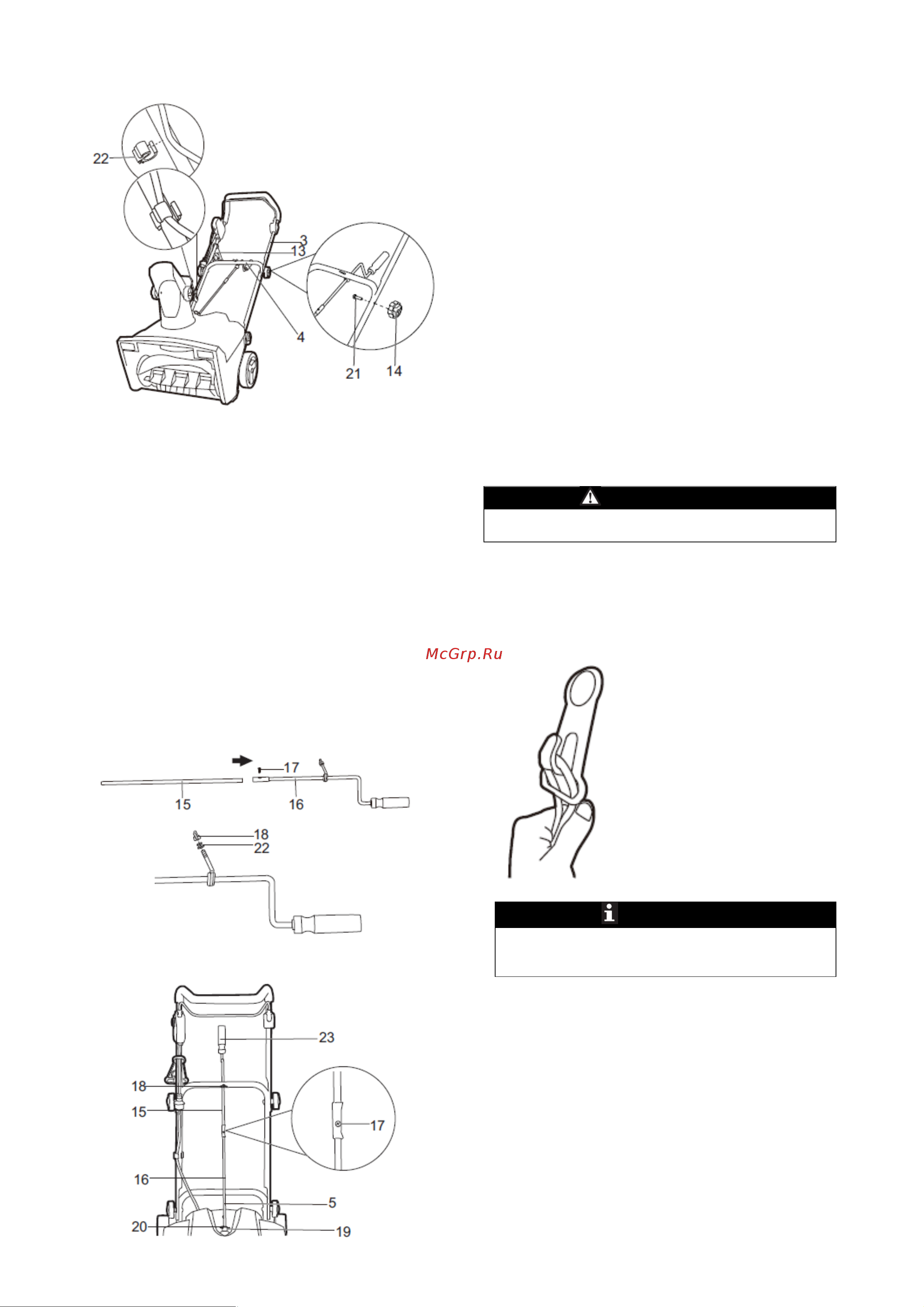

7.3 СБОРКА ВЕРХНЕЙ РУКОЯТИ
1. Поместите фиксатор шнура питания
между верхней (3) и средней (4) рукоятью.
2. Совместите отверстия средней рукояти
(4) с отверстиями верхней рукояти (3).
3. Вставьте болты (21) в соответствующие
отверстия.
4. Затяните поворотные фиксаторы
рукояти (14) на болтах (21).
5. Повторите операцию на другой стороне.
6. Установите держатель шнура (22) на
среднюю рукоять (4).
7.4 УСТАНОВКА РУЧКИ ПОВОРОТА
ЖЕЛОБА
1. Соедините части (15) и (16) штока ручки
с помощью одного винта (17), входящего в
комплект поставки.
2. Ослабьте гайку (18) и прокладки (22).
3. Вставьте шток ручки в отверстие,
расположенное на средней рукояти.
Установите прокладки (22) и гайку (18).
4. Выньте шплинт (20). Поместите конец
штока (5) в соответствующее отверстие
(19) в кронштейне. Следите, чтобы рукоять
была опущена.
5. Зафиксируйте конец штока (5) шплинтом
(20), вставив его в отверстие (19).
6. Поворачивайте рукоять (23) влево и
вправо, чтобы убедиться, что разгрузочный
желоб (10) двигается в том же самом
направлении.
8 ЭКСПЛУАТАЦИЯ
ПРЕДУПРЕЖДЕНИЕ
Во время эксплуатации используйте защитные
очки.
8.1 ИСПОЛЬЗОВАНИЕ ФИКСАТОРА
ШНУРА ПИТАНИЯ
ПРИМЕЧАНИЕ
Запрещается подключать удлинитель к сети
питания до его подсоединения к фиксатору
шнура питания и подсоединению к устройству.
1. Согните удлинитель таким образом,
чтобы вокруг фиксатора шнура
образовалась жесткая петля.
2. Проведите петлю через нижнее
отверстие в фиксатор.
3. Накиньте петлю на фиксатор и
закрепите шнур.
