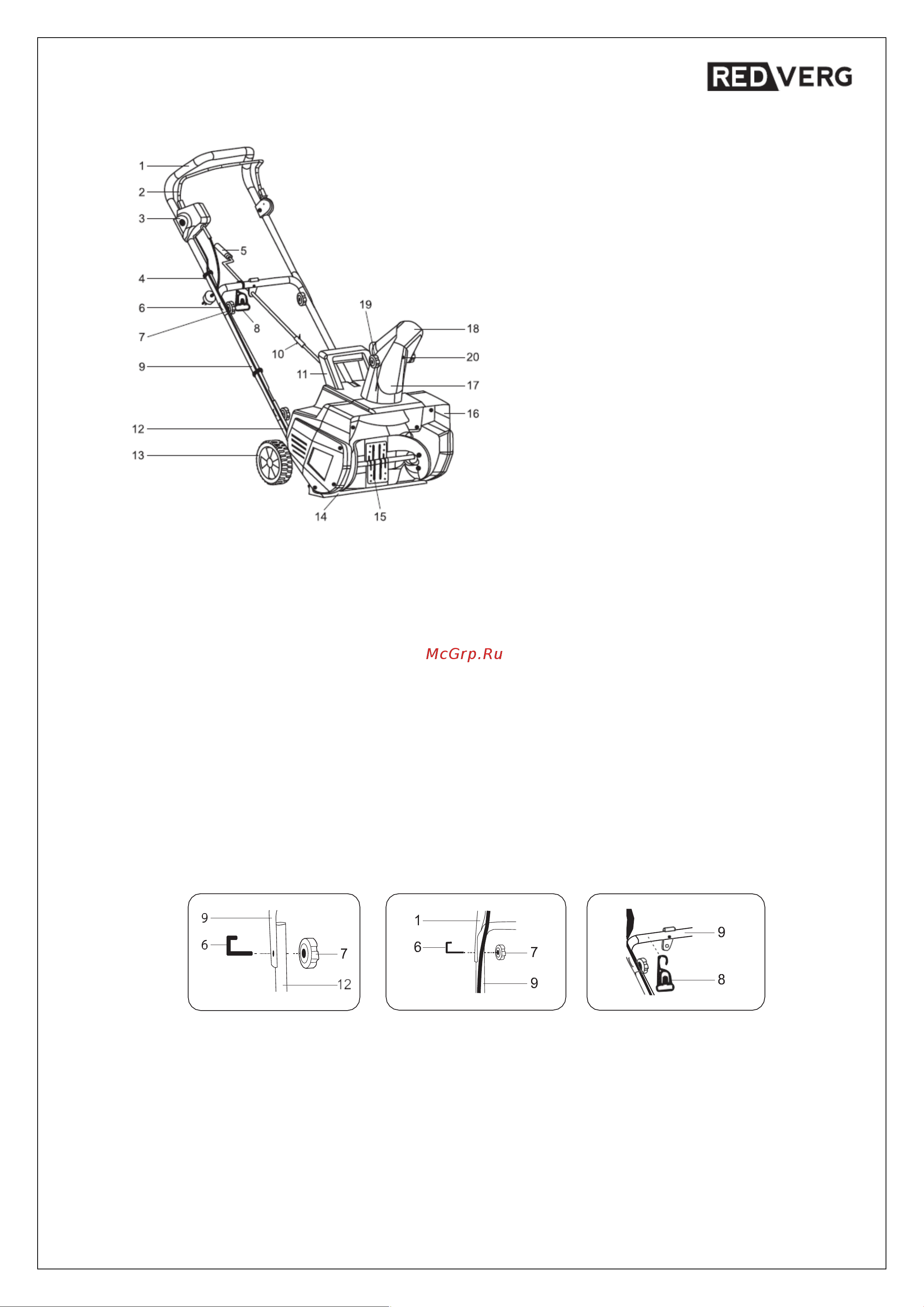

5. УСТРОЙСТВО ЭЛЕКТРИЧЕСКОГО СНЕГОУБОРЩИКА.

6. СБОРКА СНЕГОУБОРЩИКА.

• Откройте коробку. Извлеките все комплектующие детали и узлы, проверьте

комплектность.

• Осмотрите комплектующие на отсутствие вмятин, трещин и подобных

механических повреждений, которые могли возникнуть при транспортировке.

• Проверьте надежность крепления наружных узлов (шнека, колес и пр.)

ВНИМАНИЕ! Все работы по сборке и регулировке снегоуборщика допускается выполнять

только при отключенном электропитании!

6.1. Установка рукоятки управления.

• Совместите отверстия средней стойки (9) с отверстиями на нижней стойке (12).

Установите скобу крепления ручки (6) и закрепите гайками барашками (7) с двух

сторон

(Рис. 2).

1. Верхняя рукоятка.

2. Рычаг включения шнека.

3. Кнопка включения.

4. Скоба фиксации провода.

5. Ручка поворота выпускного жёлоба.

6. Скоба крепления рукоятки.

7. Гайка барашек для крепления ручки.

8. Скоба крепления провода

9. Средняя стойка рукоятки.

10. Пружинный штифт.

11. Транспортировочная рукоятка.

12. Нижняя стойка рукоятки.

13. Колёса.

14. Нижний нож.

15. Шнек.

16. Корпус снегозаборника.

17. Выпускной жёлоб.

18. Дефлектор.

19. Гайка барашек крепления дефлектора.

20. Винт с полукруглой головкой.

Рис.1

Рис.2

Рис.3

Рис.4
