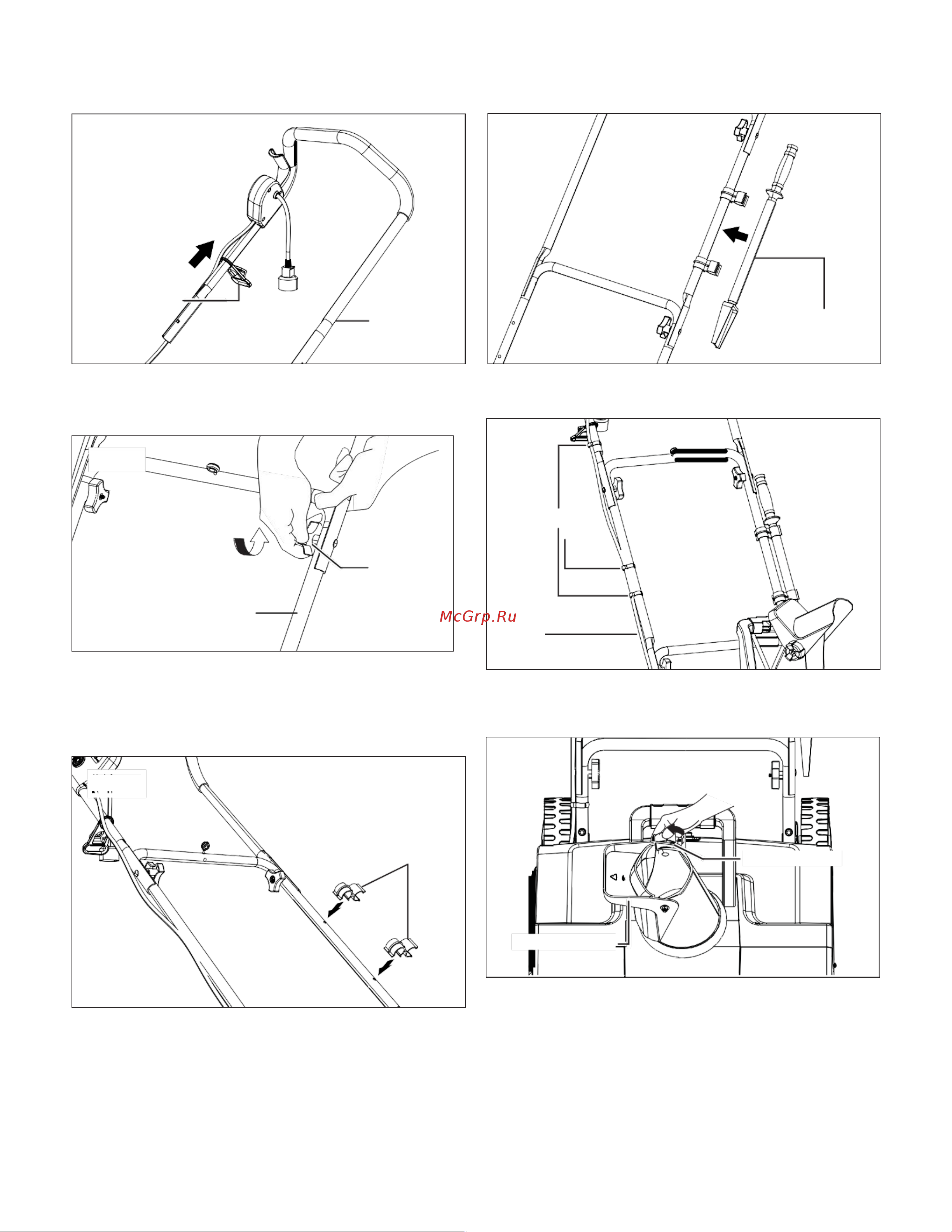

Рис. 7

Кабельные зажимы

Кабель

Закрепите соединение верхней и средней рамы, установив

второй набор гаек и болтов с каждой стороны (рис. 4).

Закрепите 2 зажима для очистки желобов на боковине

средней рамы и вставьте инструмент для очистки

желобов в зажимы (рис. 5 - 6).

Закрепите 2 кабельных зажима на раме и проведите кабель

сквозь кабельные зажимы (рис. 7).

Сборка канала выброса

Ослабьте гайку, чтобы приподнять дефлектор канала (Рис. 8).

Закрепите дефлектор канала, зажав гайку дефлектора

(Рис. 9)

Рис. 8

Гайка дефлектора

Дефлектор желоба

Рис. 6

Инструмент для

очистки желоба

Верхняя рама

Крюк для

удержания

удлинителя

Рис. 3

Рис. 4

Верхняя

рама

Гайк

а +

Т-

обра

зный

болт

Средняя рама

Рис. 5

Зажимы для

инструмента для

очистки канала

выброса
