8
2. Петля для установки ремня
3. Выключатель
4. Кнопка блокировки выключателя
5. Рукоятка
6. Шнур питания
7. Корпус
8. Фиксатор дополнительной рукоятки
9. Штанга верхняя
10. Муфта разъемная
11. Фиксатор муфты
12. Штанга нижняя
13. Кожух защитный
14. Катушка триммерная
15. Леска нейлоновая
16. Болт крепления защитного кожуха
Внимание! Перед проведением работ по подготовке к эксплуатации, регулировке и
техническому обслуживанию триммера необходимо отключить вилку сетевого
шнура от розетки электросети. Для защиты рук от повреждений об острые кромки
используйте перчатки.
7. СБОРКА И РЕГУЛИРОВКА ТРИММЕРА

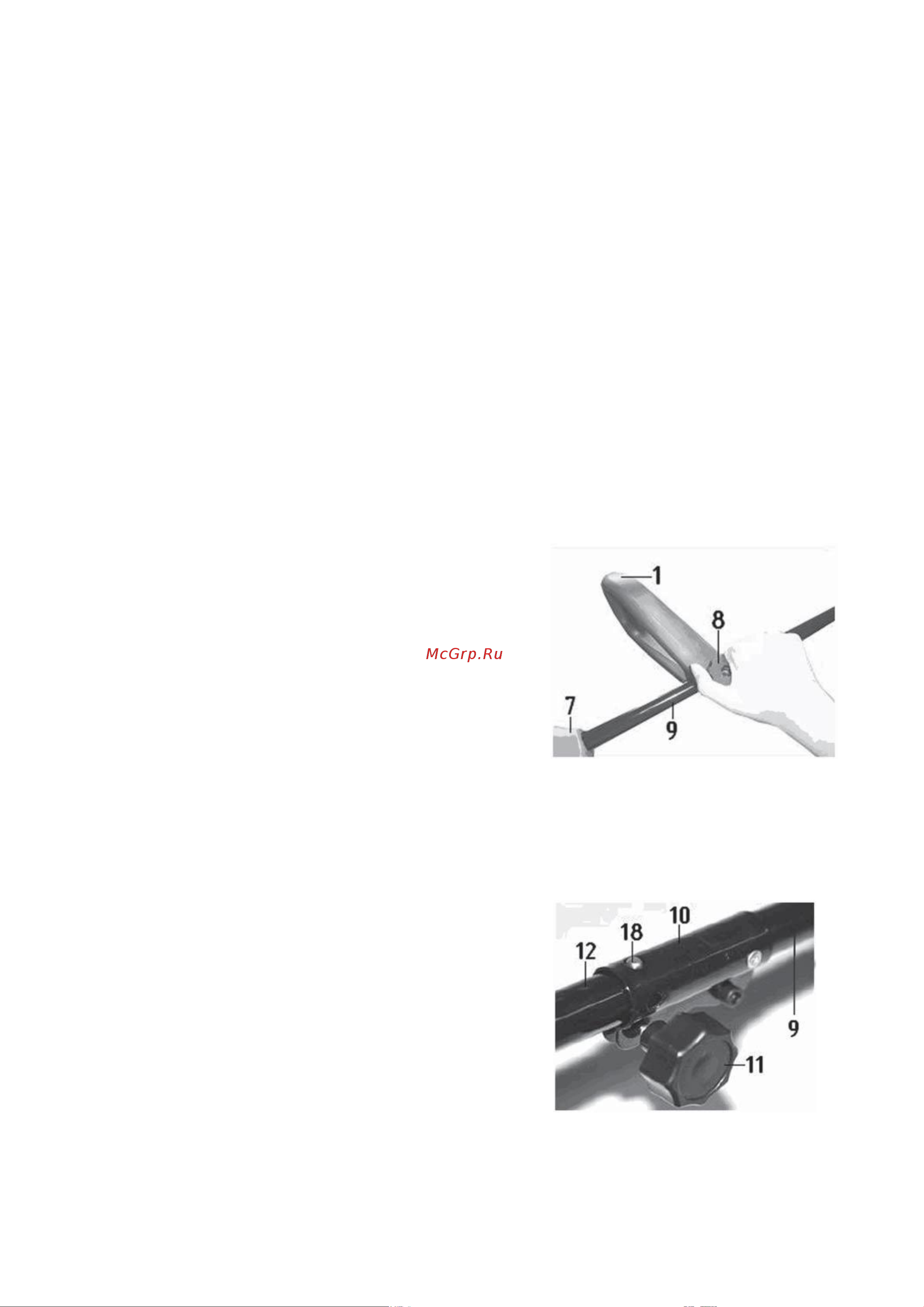

7.1 Установка дополнительной рукоятки (Рис.3)
7.1.1. Установите дополнительную рукоятку (1) на
верхней штанге (9).
7.1.2. Вставьте болт в отверстия дополнительной
рукоятки (1) и навинтите на болт фиксатор
дополнительной рукоятки (8).
7.1.3. Закрепите рукоятку (1), завернув по часовой
стрелке маховик фиксатора (8).
7.1.4. Перемещая дополнительную рукоятку (1)
вверх-вниз по верхней штанге (9), отрегулируйте
удобное положение дополнительной рукоятки (1). Рис. 3
7.1.5. Затяните по часовой стрелке маховик фиксатора (8) для фиксации дополнительной
рукоятки (1) в выбранном положении.
7.2. Установка защитного кожуха (диаграмма на странице 13,14)
7.2.1. Установите защитный кожух на посадочное место нижней штанги.
7.3. Соединение верхней и нижней штанг (Рис.5)
7.3.1. Вставьте нижнюю штангу (12) в муфту (10) на
верхней штанге (9).
7.3.2. Подпружиненная фиксирующая кнопка (18) на
нижней штанге (12) должна войти в направляющее
отверстие муфты (10).
7.3.3. Правильно собранное соединение невозможно
разомкнуть без нажатия на фиксирующую кнопку
(18).
7.3.4. Затяните фиксатор муфты (11) до упора. 7,4
Рис. 5
7.4 Установка металлического диска для травы (Модель EB1000, 1200, 1300RD)
