Ред. 5
11

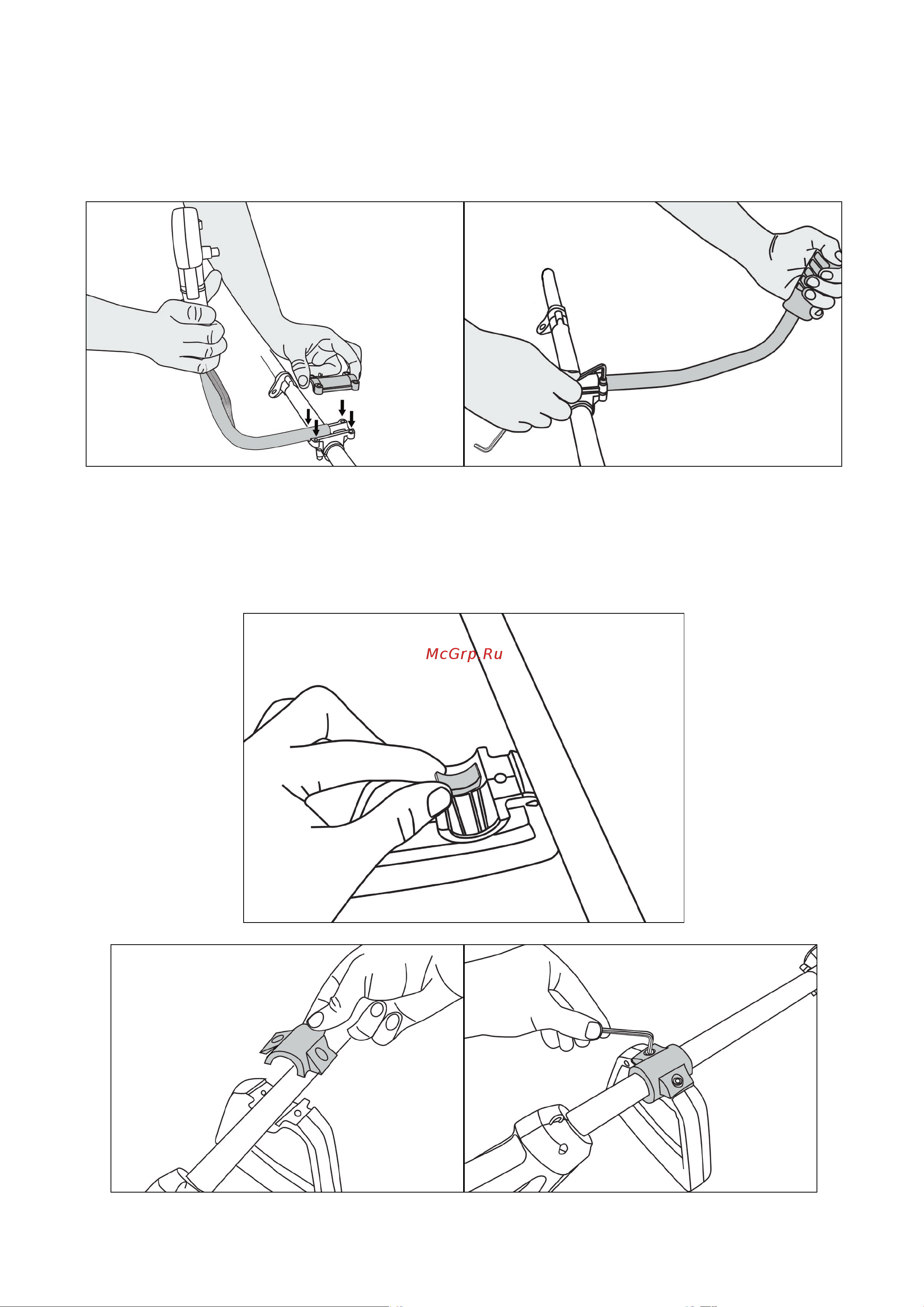

6.3 В моделях с «Велосипедной» рукояткой:
Открутите кронштейн для крепления рукояток управления ключом из
комплекта, снимите его и установите правую рукоятку управления. Слегка
затяните болты, затем установите правую рукоятку в кронштейн и надежно
затяните все болты.
Рис. 3 Установка рукояток
В моделях с D-образной рукояткой:
Закрепите рукоятку триммера на штанге. Для этого поставьте
уплотнительную прокладку между кронштейном рукоятки и штангой и
затяните кронштейн при помощи ключа из комплекта. Старайтесь
расположить ручку в центре тяжести триммера.
Рис. 3 Установка уплотнителя
Рис. 4 Установка рукоятки
