7.1.1. Ключом из комплекта поставки, вывинтите два винта (17) из дополнительной
рукоятки (1) и демонтируйте крышку (15).
7.1.2. Установите в крышку рукоятки (15) два резиновых амортизатора (16) из комплекта
поставки, как показано на Рис. 3.
7.1 .3. Установите дополнительную рукоятку (1) на верхнюю штангу (8). Установите
нижнюю крышку (14) в сборе с амортизаторами (16) на рукоятку (1) и зафиксируйте ее
винтами (17).
7.1.4. Установите желаемое положение дополнительной рукоятки (1) на верхней
штанге (8) и зафиксируйте это положение плотно затянув винты (17).

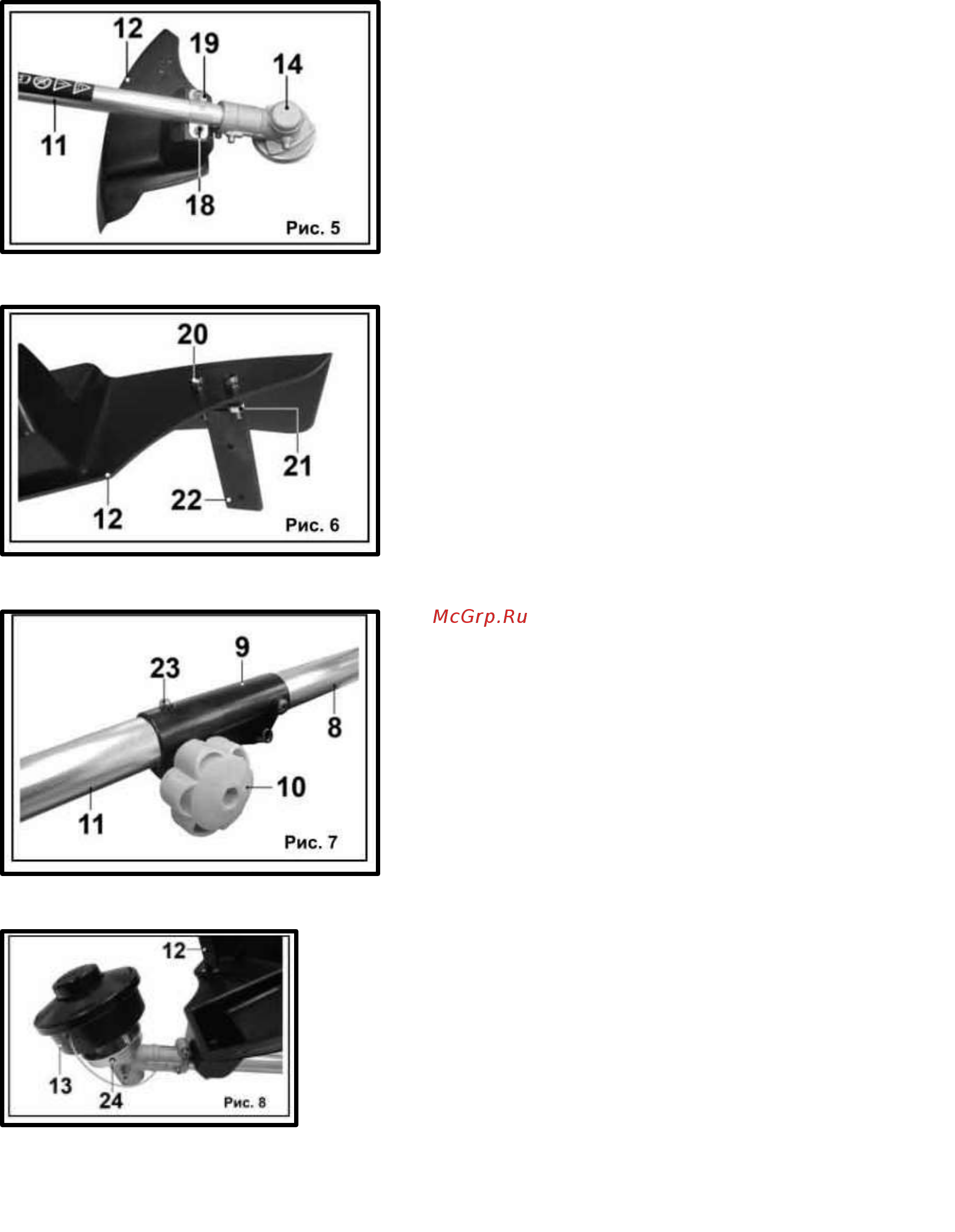

7.2. Установка защитного кожуха (Рис.5).
7.3. Установка ножа для обрезки лески (Рис.6).
7.4. Соединение верхней и нижней штанг (Рис.7).
7.5. Снятие и установка триммерной катушки (Рис.8).
7.2.1. Установите защитный кожух (12) на
кронштейн (19) нижней штанги (11).
7.2.2. Болтами (18) из комплекта поставки закрепите
защитный кожух(12) на кронштейне (19)
7.3.1. Установите на защитный кожух (12) нож (22)
для подрезки лески.
7.3.2. Закрепите нож (22) на защитном кожухе (12)
двумя винтами (20) с гайками (21) из комплекта
поставки.
Примечание: Перед началом работы демонтируйте
защитный чехол с ножа для триммерной лески.
7.4.1. Вставьте нижнюю штангу (11) в разъемную
муфту (9) на верхней штанге (8).
7.4.2. Подпружиненная фиксирующая кнопка (23)
на нижней штанге (11) должна войти в
направляющее отверстие разъемной муфты (9).
7.4.3. Правильно собранное соединение
невозможно разомкнуть без нажатия на
фиксирующую кнопку (23).
7.4.4. Затяните фиксатор муфты (10) до упора.
7.5.1. Вставьте шестигранный ключ из комплекта поставки в
специальное отверстие (24)(рис.8) внутреннего фланца и
заблокируйте шпиндель (25)(рис.9).
7.5.2. Удерживая одной рукой шестигранник блокирующий
вал, другой рукой отверните по часовой стрелке триммерную
катушку (13).
7.5.3. Снимите триммерную катушку (13) в сборе со
шпинделя (25).
7.5.4. Установку триммерной катушки (13) произведите в
обратной последовательности.
