Для монтажа и установки рукоятки управления необходимо произвести следующие действия Рис. 3:

Закрепить на штангу (2) нижний кронштейн крепления (3) с помощью винтов.

Установить рукоятку управления (1) в посадочное место и установив верхний кронштейн

крепления рукоятки(4) закрепить его с помощью винтов.

Для удобства размещения положения рукоятки управления на штанге триммера с помощью

ослабления винтов на кронштейнах крепления можно выбрать удобное положение рукоятки для

оператора.

6.3.

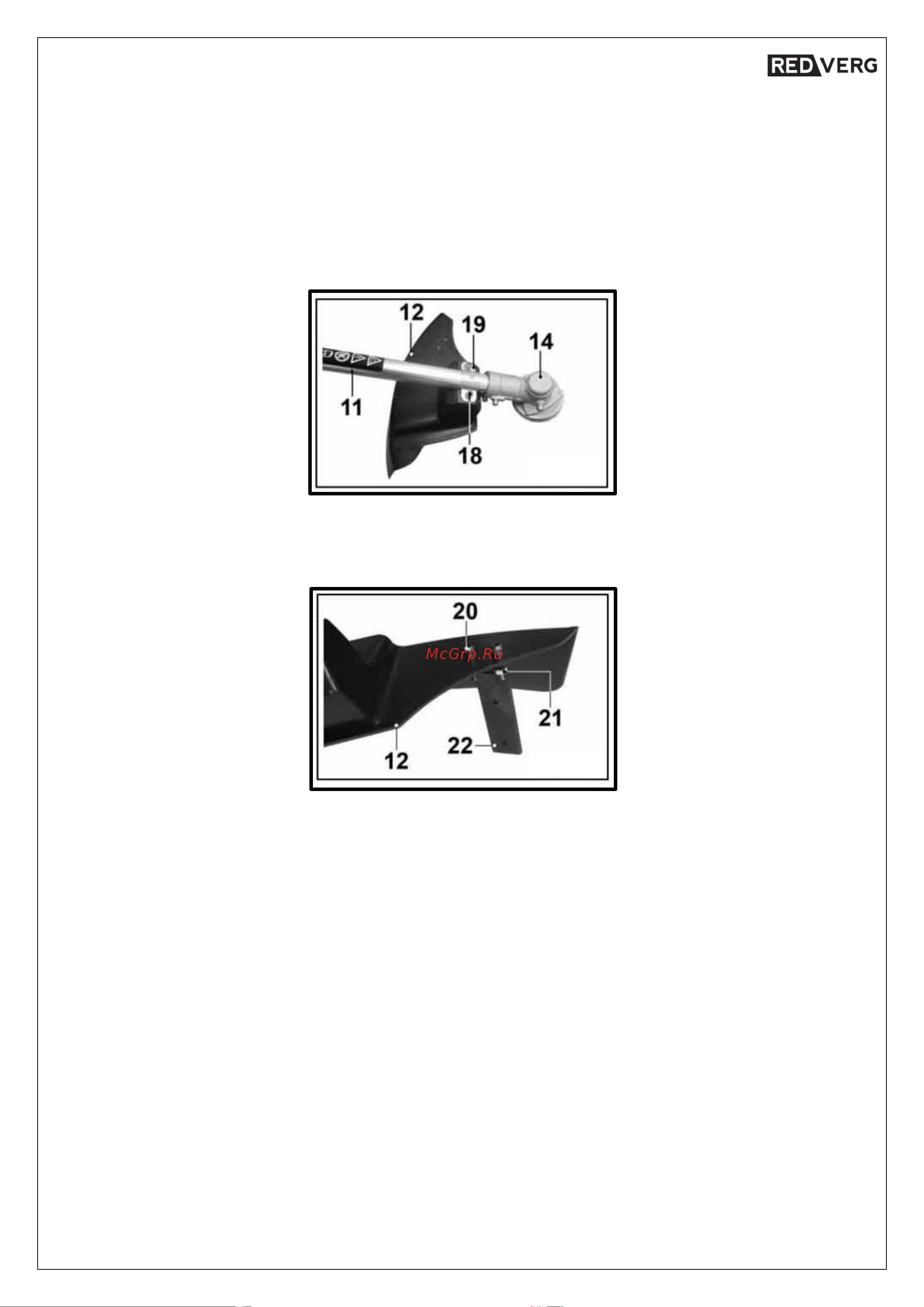

Установка защитного кожуха (Рис. 4)

Чтобы присоединить защитный кожух, необходимо последовательно выполнить следующие действия 6.3.1. 6.3.1.

Установите защитный кожух (12) на кронштейн (19) нижней штанги (11).

6.3.2. Болтами (18) из комплекта поставки закрепите защитный кожух(12) на кронштейне (19)

6.4.

Установка ножа для обрезки лески (Рис.5).

6.4.1. Установите на защитный кожух (12) нож (22) для подрезки лески.

6.4.2. Закрепите нож (22) на защитном кожухе (12) двумя винтами (20) с гайками (21) из комплекта поставки.

Примечание: Перед началом работы демонтируйте защитный чехол с ножа для триммерной лески.

Внимание! Нож для отрезания лески, расположенный на защитном кожухе для травы, остро заточен.

Необходимо избегать соприкосновений с этим ножом. Невыполнение этого правила может привести к

тяжѐлой травме.

Внимание! Во время работы от электротриммера могут отлетать различные предметы, находящиеся в траве,

что может стать причиной травм самого

работающего или находящихся поблизости людей. Для работы с триммером всегда следует надевать подходящие

средства защиты глаз, защитную обувь, перчатки, а также длинные брюки из плотной ткани.

6.5. Снятие и установка триммерной катушки (Рис.6).

6.5.1. Вставьте шестигранный ключ из комплекта поставки в специальное отверстие (24) (рис.4) внутреннего

фланца и заблокируйте шпиндель (25) (рис.9).

6.5.2. Удерживая одной рукой шестигранник блокирующий вал, другой рукой отверните по часовой стрелке

триммерную катушку (13).

6.5.3. Снимите триммерную катушку (13) в сборе со шпинделя (25).

6.5.4. Установку триммерной катушки (13) произведите в обратной последовательности.

Рис. 4

Рис. 5
