Для монтажа и установки рукоятки управления необходимо произвести следующие действия Рис. 3:
- Закрепить на штангу (2) нижний кронштейн крепления (3) с помощью винтов.
- Установить рукоятку управления (1) в посадочное место и установив верхний кронштейн крепления
рукоятки(4) закрепить его с помощью винтов.
- Для удобства размещения положения рукоятки управления на штанге триммера с помощью
ослабления винтов на кронштейнах крепления можно выбрать удобное положение рукоятки для
оператора.

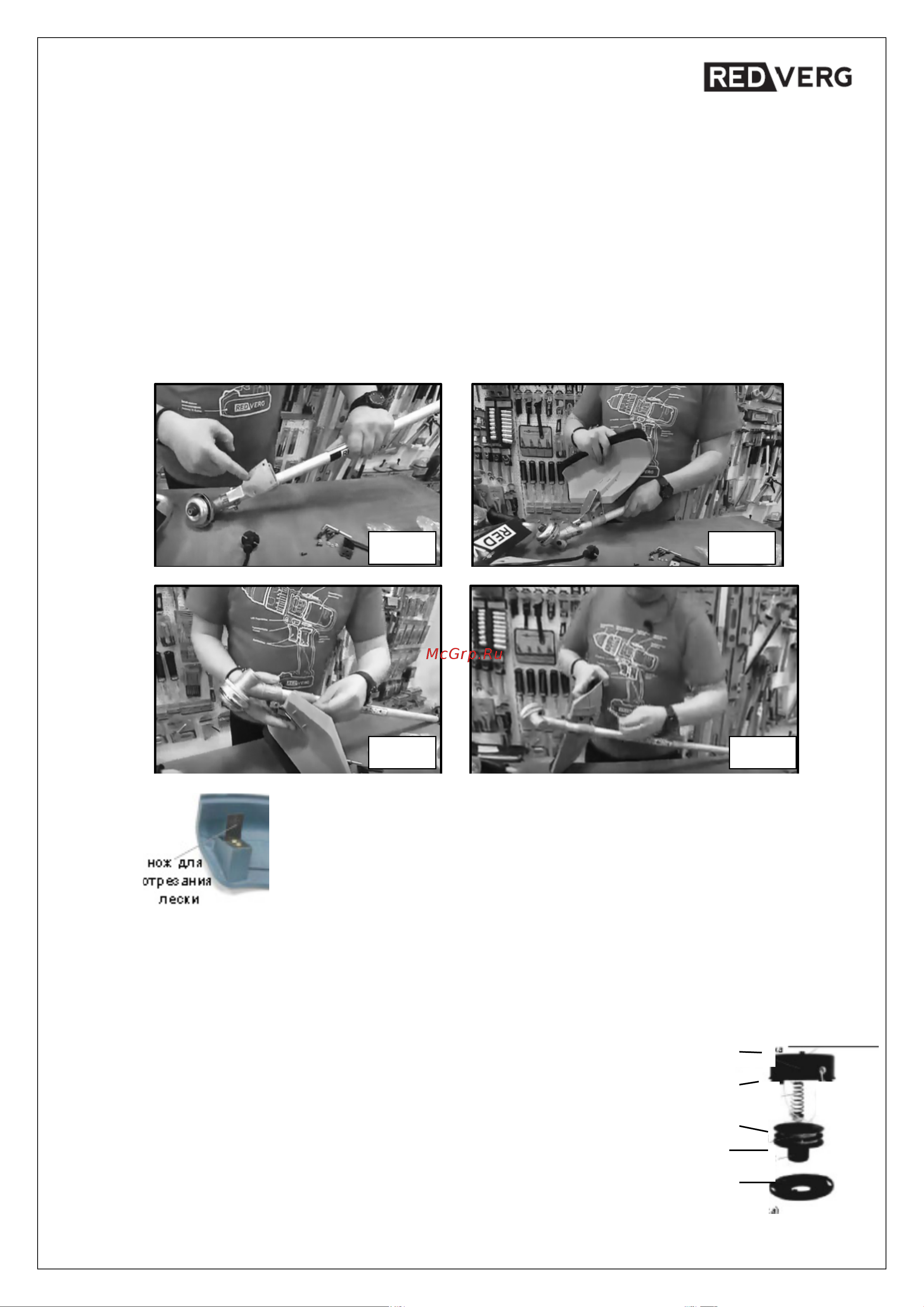

6.3. Установка защитного кожуха (Рис.3а-3д).
Чтобы присоединить защитный кожух, необходимо последовательно выполнить следующие действия:
1. Совместить защитный кожух с отвесной частью, закрепленной на нижней штанге. Для этого
необходимо немного отогнуть металлическую пластину (рис.3а) и устанавливаем защитный кожух
между металлической пластиной и ответной частью закреплённой на штанге до щелчка (рис.3в и 3с).
2. С помощью 4-х крепежных винтов с гайками закрепляем защитный кожух (рис.3д).
Внимание! Нож для отрезания лески, расположенный на защитном кожухе для
травы, остро заточен. Необходимо избегать соприкосновений с этим ножом.
Невыполнение этого правила может привести к тяжёлой травме.
Внимание! Во время работы от электротриммера могут отлетать различные
предметы, находящиеся в траве, что может стать причиной травм самого
работающего или находящихся поблизости людей. Для работы с триммером всегда следует надевать
подходящие средства защиты глаз, защитную обувь, перчатки, а также длинные брюки из плотной ткани.
6.4. Установка катушки (Рис. 4).
В результате обычного использования функции выдвижения лески со временем наступает износ
катушки, поэтому катушку требуется периодически менять. Сменные катушки можно приобрести в сети
розничной торговли.
1. Отпустите выключатель.
2. Отключите триммер от источника электропитания.
3. Внимание! Обязательно дождитесь полной остановки головки триммера.
Прикосновение к вращающейся головке триммера может привести к
травме.
4. Снимите стопорный колпак, повернув его против часовой стрелки.
5. Снимите пустую катушку.
6. Тщательно прочистите головку триммера. Проверьте головку триммера
на наличие поврежденных и изношенных частей.
Верхняя крышка щпульки
Пружина
Катушка с
леской
Наконечник
шпульки
Стопорный
колпак (нижняя
крышка)
Рис. 4
Рис.3а
Рис.3в
Рис.3с
Рис.3д
7
