4. Установите новую кольцевую звездочку (0,444

дюйма) на шпоночный паз с 7 шлицами (D) на

изделии.

5. Установите шайбу гайки, центральный винт и

крышку трансмиссии.

6. Установите крышку трансмиссии и от руки

затяните гайки крепления шины. Поверните винт

натяжения цепи по часовой стрелке, чтобы

натянуть алмазную цепь.

7. Для обеспечения правильного натяжения

алмазной цепи удерживайте конец

направляющей шины. Затем затяните гайки

шины комбинированным ключом. Убедитесь, что

алмазную цепь можно легко прокрутить по

направляющей шине вручную.

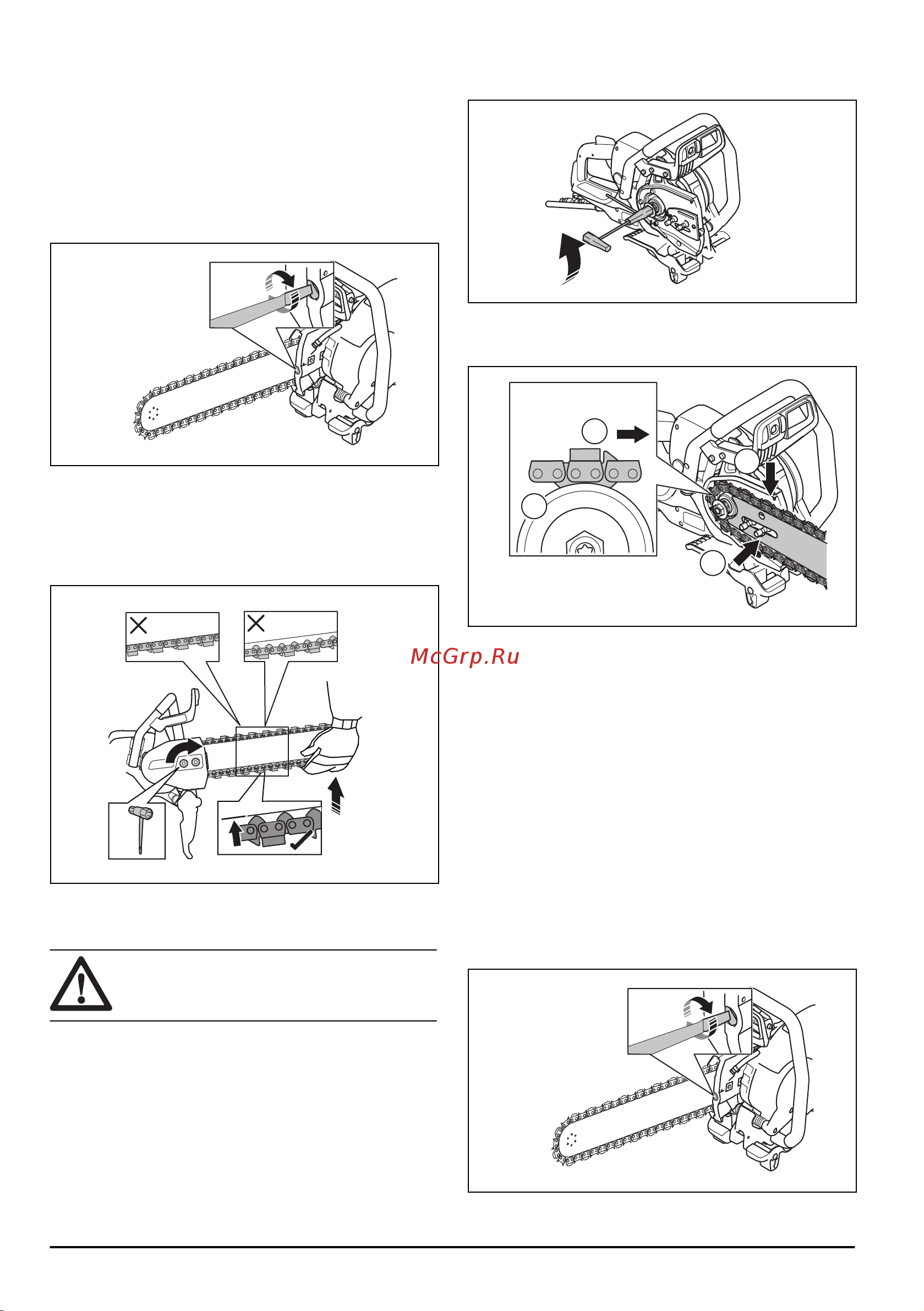

Установка направляющей шины и алмазной

цепи

ПРЕДУПРЕЖДЕНИЕ:

Используйте

защитные перчатки для предотвращения

травм от контакта с алмазной цепью.

1. Ослабьте гайки крепления шины и снимите

крышку трансмиссии.

2. Снимите центральный винт и шайбу гайки с

помощью комбинированного ключа.

3. Установите алмазную цепь на направляющую

шину. Начинайте с верхней стороны

направляющей шины (A).

B

A

C

D

4. Установите алмазную цепь на кольцевую

звездочку (B).

5. Установите направляющую шину и алмазную

цепь на болты шины. Совместите отверстие в

направляющей шине со штифтом натяжителя

алмазной цепи. Убедитесь, что ведущие звенья

алмазной пилы правильно установлены на

кольцевую звездочку. Убедитесь, что алмазная

цепь правильно вставлена в паз на

направляющей шине (C).

6. Убедитесь, что амортизаторы ведущих звеньев

направлены вперед на верхней стороне

направляющей шины (D).

7. Установите крышку трансмиссии и от руки

затяните гайки крепления шины. Поверните винт

натяжения цепи по часовой стрелке, чтобы

натянуть алмазную цепь.

94

1455 - 003 - 03.03.2020
