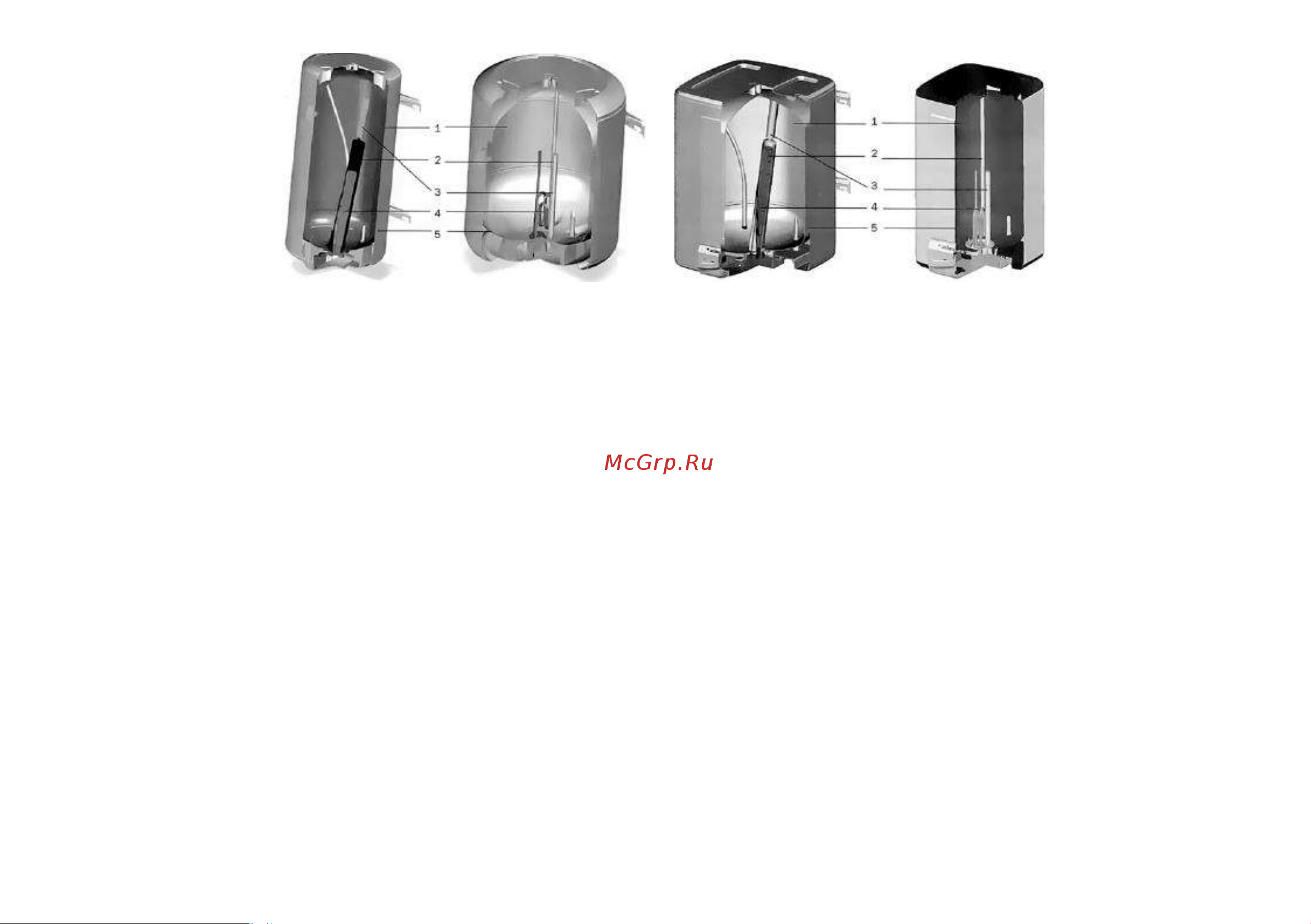

Рис.1. ЭВН Atlantic в разрезе и его составные части

1. Внутренний бак с эмалевым покрытием 2. Трубка ТЭНа / фланца для датчика температуры 3. Магниевый анод 4. Нагревательный элемент

5. Шар пенополиуретана

– атмосферное давление от 78 до 106 кПа.

5. Наличие магниевого анода внутри рабочего бака ЭВН, установленного в предусмотренном производителем месте.

4. Комплектация поставки:

– ЭВН – 1 шт.; – предохранительный клапан – 1 шт.; – диэлектрическая муфта – 1 шт. (кроме моделей Е-series, EGO); – руководство по эксплуатации – 1 шт.;

– упаковка – 1 шт.

5. Строение и принцип действия

ЭВН состоит из двух стальных баков (рис. 1): внутреннего (рабочего) и внешнего. Между ними находится теплоизоляционный слой из пенополиуретана, который

придает ЭВН свойства термоса. Для защиты от коррозии внутренняя поверхность рабочего бака покрыта стекло-эмалью. Электрический блок моделей состоит из

ТЭНа (медного трубчатого нагревательного элемента в моделях E-series, O'Pro, EGO и O'Pro + или керамического – модель Steatite), терморегулятора (штыревого

типа в моделях E-series, O'Pro, EGO и O'Pro + или капиллярного – модель Steatite и O'Pro Square), переключатель мощности (полная мощность – кнопку нажать,

половина – кнопку отжать), на моделях Steatite square универсальный и магниевый анод.

Терморегулятор задает температуру нагрева воды, автоматически включая и выключая ТЭН. Терморегулятор состоит из чувствительного элемента и блока

автоматики, который регулирует температуру нагрева воды, автоматически поддерживает заданную температуру и защищает от закипания.

Температура нагрева воды задается вручную поворотом регулятора. Увеличение температуры нагрева – поворотом регулятора против часовой стрелки, уменьшение

температуры – по часовой стрелке (на моделях Steatite – наоборот).

Индикатор нагрева показывает условный уровень температуры воды в середине рабочего бака (кроме модели Slim). Градуировка индикатора для условного и

точного измерения температуры воды в баке не предназначена.

Магниевый анод (рис.1) обеспечивает дополнительную защиту внутреннего бака от коррозии, а также в значительной степени предотвращает возникновение

накипи на ТЭНе. Взаимодействие катионов магния с солями, растворенные в воде, приводит к образованию рыхлой накипи, которая оседает на дно и легко

устраняется при чистке бака.

Предохранительный клапан (рис. 2) конструктивно объединяет в себе обратный и стравливающий клапан. Обратный клапан исключает вытекания воды из бака в
