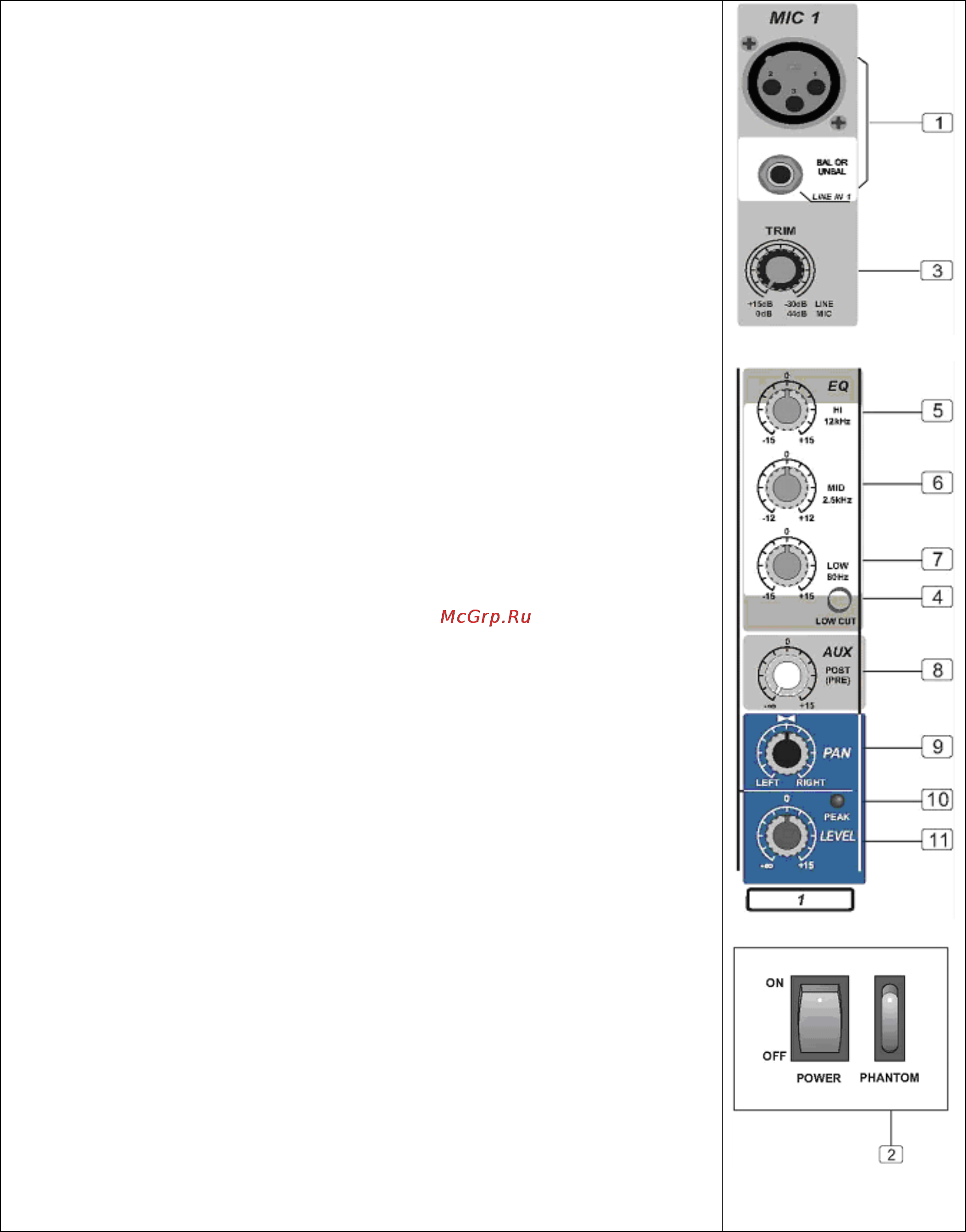

4.1 Моно каналы

[1] Входы моно каналов (каналы 1 и 2). К входному разъему XLR

можно подключать микрофоны с симметричной распайкой. К

входному разъему 1/4" TRS джек – выходы устройств с

симметричной и несимметричной распайкой.

[2] Фантомное питание (+48 В) включается для всех

микрофонных входов сразу.

ВАЖНО!

При включенном фантомном питании [2] к микрофонным XLR

входам нельзя подключать:

3. Выходы

активных устройств, приемников радиосистем,

например.

4. Проводные динамические микрофоны с нестандартной

распайкой (например, с заземленными контактами 2 или 3

разъема XLR).

В противном случае есть вероятность выхода из строя схем

микрофонного предусилителя микшера и микрофона!

Для безопасной эксплуатации можно рекомендовать следующее:

4. Если не предполагается использование конденсаторных

микрофонов, заблокировать включение фантомного

питания (скотчем,

например).

5. При подключении к микшеру как конденсаторных

микрофонов, так и динамических, проверить последние на

правильность распайки (контакт 1 разъема XLR не должен

«звониться» тестером с контактами 2 и 3)

6. При включенном фантомном питании подключать активные

устройства только к линейному входу, разъем джек. (Все

радиосистемы имеют выход с разъемом джек)

* Распайка всех динамических

микрофонов всех «правильных»

производителей во всем мире стандартная.

[3] Регулятор входной чувствительности

[4] Кнопка включения обрезного фильтра низких частот (18

дБ/окт, частота среза 75 Гц)

Трехполосный эквалайзер, три регулятора +-15 дБ:

[5] ВЧ 12 кГц

[6] СЧ 2,5 кГц

[7] НЧ 80 кГц

[8] регулятор уровня посыла на внешний эффект (после

фейдера)

[9] Регулятор панорамы

[10] Пиковый светодиодный индикатор перегрузки

[11] Вращаемый фейдер уровня
