Электродвигатели асинхронные трехфазные АИР серии DRIVE
16
Приложение Б
(обязательное)
Внешний вид, габаритные, установочные и присоединительные размеры
электродвигателей АИР
Таблица Б.1 – Монтажное исполнение IM 1081

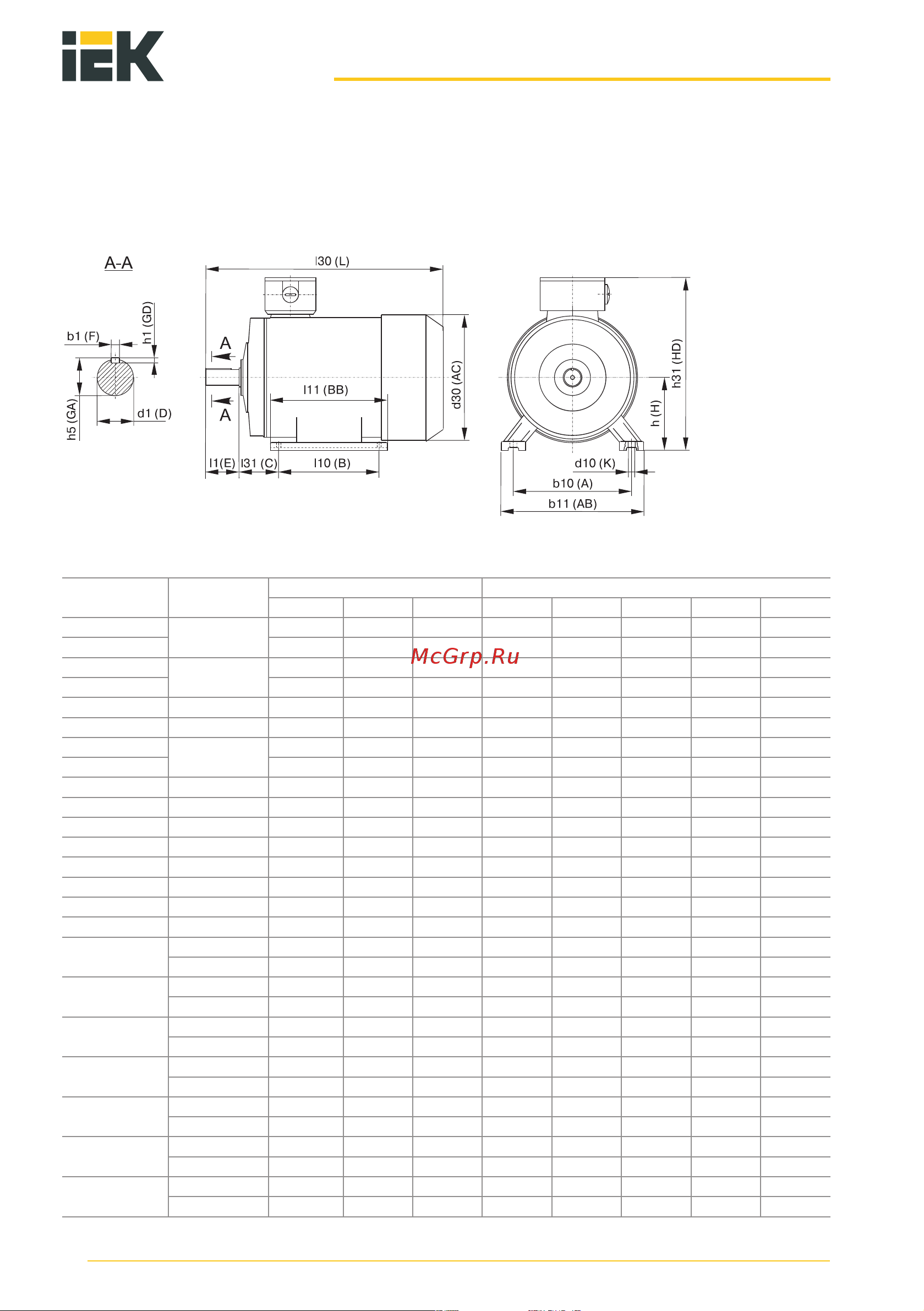

Рисунок Б.1 – Размеры двигателей монтажного исполнения IM 1081
Типоразмер Количество
полюсов
Габаритные размеры*, мм Установочные и присоединительные размеры, мм
l30 (L) h31 (HD) d30 (AC) b10 (A) b11 (AB) l10 (B) l11 (BB) l31 (C)
АИР56A 2, 4 210 150 120 90 110 71 90 36
АИР56B 210 150 120 90 110 71 90 36
АИР63A 2, 4, 6 230 170 140 100 135 80 102 40
АИР63B 230 170 140 100 135 80 102 40
АИР71A 2, 4, 6, 8 290 175 155 112 140 90 120 45
АИР71B 2, 4, 6, 8 290 175 155 112 140 90 120 45
АИР80A 2, 4, 6, 8 310 215 176 125 160 100 131 50
АИР80В 335 215 176 125 160 100 155 50
АИР90LA 2, 4, 6, 8 350 245 185 140 195 125 170 56
АИР90LB 8 350 245 185 140 195 125 170 56
АИР100S 2, 4 385 250 215 160 200 112 180 63
АИР100L 2, 4, 6, 8 415 250 215 160 200 140 185 63
АИР112MA 2, 4, 6, 8 435 280 240 190 240 140 223 70
АИР112MB 6, 8 435 280 240 190 240 140 223 70
АИР132S 4, 6, 8 475 325 283 216 275 140 237 89
АИР132M 2, 4, 6, 8 515 325 283 216 275 178 238 89
АИР160S 2 635 375 330 254 320 178 314 108
4, 6, 8 635 375 330 254 320 178 314 108
АИР160M 2 679 375 330 254 320 210 314 108
4, 6, 8 679 375 330 254 320 210 314 108
АИР180S 2 700 435 380 279 355 203 343 121
4 700 435 380 279 355 203 343 121
АИР180M 2 738 435 380 279 355 241 355 121
4, 6, 8 738 435 380 279 355 241 355 121
АИР200M 2 780 475 420 318 390 267 379 133
4, 6, 8 810 475 420 318 390 267 379 133
АИР200L 2 780 475 420 318 390 305 379 133
4, 6, 8 810 475 420 318 390 305 379 133
АИР225M 2 845 555 470 356 435 311 149
4, 6, 8 875 555 470 356 435 311 149
