Тм бэз АИР 100L4 IM1081 220/380 87662 Технические характеристики онлайн

Модель

двигателя

АИР

Кол-во

полюсов

Габаритные

размеры, мм

Установочные и присоединительные размеры, мм

l30 h31 d30 b10 d10* b11 l10 l1 d1 b1 h5 h1 l31 h

56A 2, 4 216 165 120 90 5,8 × 8,3 113 71 23 11 4 12,5 4 36 56

56B 2, 4 216 165 120 90 5,8 × 8,3 113 71 23 11 4 12,5 4 36 56

63A 2, 4 250 180 136 100 5,8 × 8,5 124 80 30 14 5 16 5 40 63

63B 2, 4 250 180 136 100 5,8 × 8,5 124 80 30 14 5 16 5 40 63

71A 2, 4, 6 276 195 158 112 7 144 90 40 19 6 21,5 6 45 71

71B 2, 4, 6 276 195 158 112 7 144 90 40 19 6 21,5 6 45 71

80A 2, 4, 6, 8 314 205 158 125 10 160 100 50 22 6 24,5 6 50 80

80B 2, 4, 6, 8 339 205 158 125 10 160 100 50 22 6 24,5 6 50 80

90L 2, 4, 6 372 220 176 140 10 176 125 50 24 8 27 7 56 90

90LA 8 372 220 176 140 10 176 125 50 24 8 27 7 56 90

90LB 8 372 220 176 140 10 176 125 50 24 8 27 7 56 90

100S 2, 4 381 245 199 160 12 200 112 60 28 8 31 7 63 100

100L 2, 4, 6, 8 409 245 199 160 12 200 140 60 28 8 31 7 63 100

112M 2, 4 453 290 220 190 12 226 140 80 32 10 35 8 70 112

112MA 6, 8 453 290 220 190 12 226 140 80 32 10 35 8 70 112

112MB 6, 8 453 290 220 190 12 226 140 80 32 10 35 8 70 112

132M 2, 4, 6, 8 488 330 259 216 12 268 140 80 38 10 41 8 89 132

132S 4, 6, 8 528 330 259 216 12 268 178 80 38 10 41 8 89 132

160S

2 629 402 313 254 15 320 178 110 42 12 45 8 108 160

4, 6, 8 629 402 313 254 15 320 178 110 48 14 51,5 9 108 160

160M

2 673 402 313 254 15 320 210 110 42 12 45 8 108 160

4, 6, 8 673 402 313 254 15 320 210 110 48 14 51,5 9 108 160

l30

Форма отверстия в лапе для

габаритов (h) 56 и 63 мм*

A–A

l31 l10±0,5 мм

d30

b11

b10

d10

h31

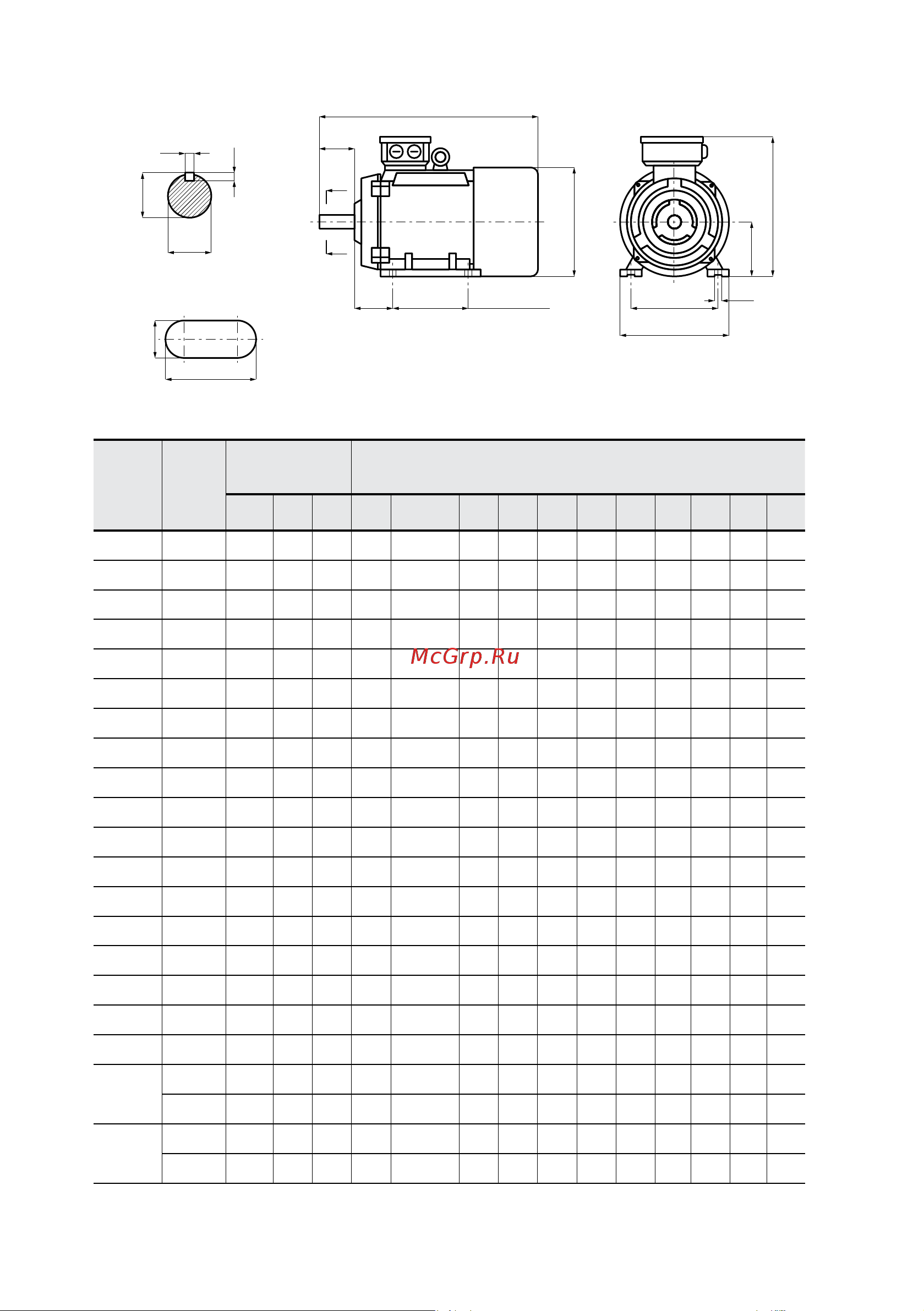

Рис. 1. Монтажное исполнение IM1081
