Примечание: При подключении на 3 фазы использовать кабель

минимального сечения 3х1,5+1х1,5 мм. Для подключения на одну фазу

использовать кабель минимального сечения 2х4мм.

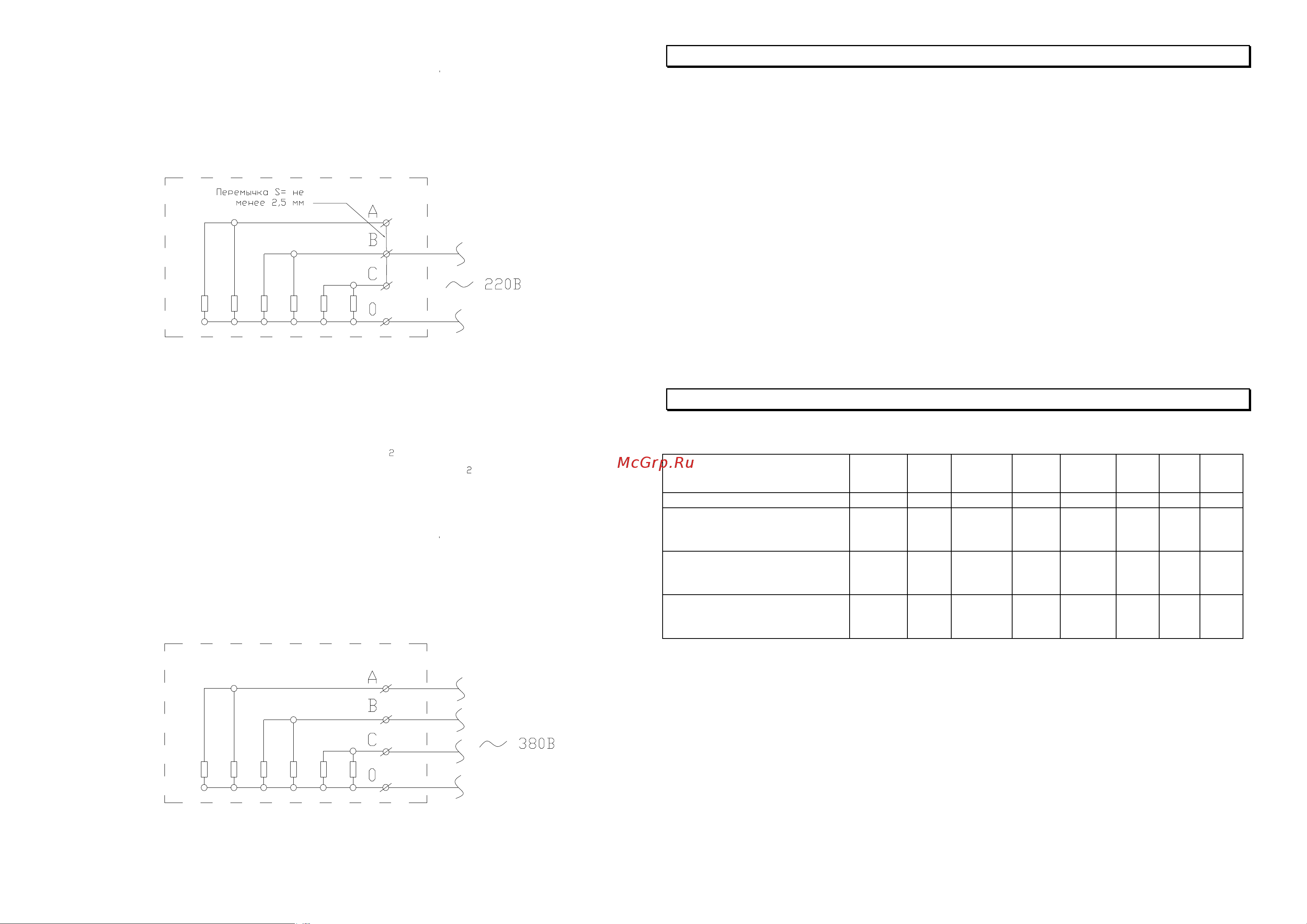

Схема электрическая принципиальная

Электрокаменка ЭКМ-6 220В

Схема электрическая принципиальная

Электрокаменка ЭКМ 380В

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

К обслуживанию электрокаменки допускаются лица, имеющие квалификационную группу по электро-

безопасности не ниже третей.

Эксплуатация электрокаменки производится при наличии в сети автоматического выключателя и за-

земления, либо других устройств, обеспечивающих общее отключение и защиту от перегрузки и короткого

замыкания.

Все металлические части каменки и пульта, которые могут оказаться под напряжением при нарушении

изоляции, должны быть заземлены.

После монтажа, а также после длительных перерывов в работе, проверьте сопротивление изоляции

ТЭН, которое должно быть не менее 0,5 МОм. В случае несоответствия сопротивления изоляции, для его

восстановления следует просушить ТЭНы при температуре 120-200ºС в течении 4…6 часов.

Камни, используемые для каменки, должны выдерживать большие температуры, не выделять запаха и

пыли, по размеру должны быть достаточно большими. Лучшие камни – речная галька фракций 8-10 см.

Перед укладкой их необходимо обмыть. Укладывать камни в электрокаменку таким образом, чтобы между

ними свободно мог циркулировать горячий воздух, высотой не более 5 – 8 см над ТЭН.

Внимание! Недостаточное заполнение бака для камней вызывает риск пожара.

Пульт управления должен быть установлен в отдельном от парильни помещении (предбаннике), соот-

ветствующем согласно ПУЭ помещениям без повышенной опасности.

Электрокаменка не предназначена для встраивания или размещения в нише.

ЗАПРЕЩАЕТСЯ накрывать, лить воду на камни электрокаменки, а также держать

вблизи работающей каменки легковоспламеняющиеся предметы, сушить одежду и т.д.

6. УСТАНОВКА И ПОДГОТОВКА К РАБОТЕ

При выборе мощности электрокаменки, размещении и монтаже необходимо учитывать, что размеры

парильни, а также расстояния от каменки до стен, потолка, пола не должны быть менее указанных пара-

метров:

Параметры

ЭКМ 3,

ЭКМ 3С

ЭКМ

4,5С

ЭКМ 6,

ЭКМ 6С

ЭКМ

7,5С

ЭКМ 9

ЭКМ

9С

ЭКМ

10,5С

ЭКМ

Высота парильни, м, не менее

1,9

2,0

2,1

Расстояние между верхней

частью каменки и потолком

парильни, м, не менее

1,0

1,1

1,15

1,18

1,2

Расстояние между нижней

частью каменки и полом па-

рильни, м, не менее

0,13

Расстояние от корпуса каменки

до стен, защитных решеток, м,

не менее

0,15

Стены и потолок сауны должны быть хорошо теплоизолированы. Все поверхности, накапливающие

много тепла (кирпич, штукатурка и т.п.), должны быть утеплены алюминиевой фольгой и минеральной

ватой. Наличие в парильне не утепленной стены увеличивает время предварительного прогрева. Деревян-

ная обшивка стен должна доходить до потолка, чтобы горячий воздух не расходовался на нагрев незакры-

тых участков. Температура в сауне уменьшается от потолка вниз. Температура вверху доходит до 110ºС

постепенно снижаясь в нижней зоне до 40ºС. В связи с этим между верхним полком и потолком целесооб-

разно оставить расстояние 110-120 см.

Вентиляция сауны, осуществленная надлежащим образом, создает комфортные условия при приеме

процедур. Диаметры вентиляционных труб должны быть достаточны для обмена воздуха 3-5 раз в час и

составляют 12-20 см. В вентиляционных проемах предусматриваются регулируемые клапаны (шиберы),

которые закрываются во время предварительного разогрева. Приточный канал вентиляции размещается в

зоне установки каменки, не выше ее верхней части. Расположение клапана вытяжного воздуха особенно

важно. Чем ниже он находится, чем дальше от каменки, тем лучше. Если воздух вытягивается из верхней

части сауны, пар выходит в первую очередь, а влажность выходит с вытяжным воздухом. Если трудно

расположить вытяжной клапан в парилке внизу недалеко от пола, работоспособную вентиляцию можно

обеспечить также путем вывода вытяжного воздуха под дверь в моечное отделение.
