1.4.3 Изделие состоит из двух функциональных блоков:

• Электрического нагревательного устройства (ЭНУ)

• Пульта управления (ПУ)

1.4.4 Устройство ЭНУ

Внутри стального корпуса из зеркальной нержавеющей стали на коробчатом стальном осно-

вании смонтированы два функциональных блока: генератор перегретого пара и блок нагрева

камня.

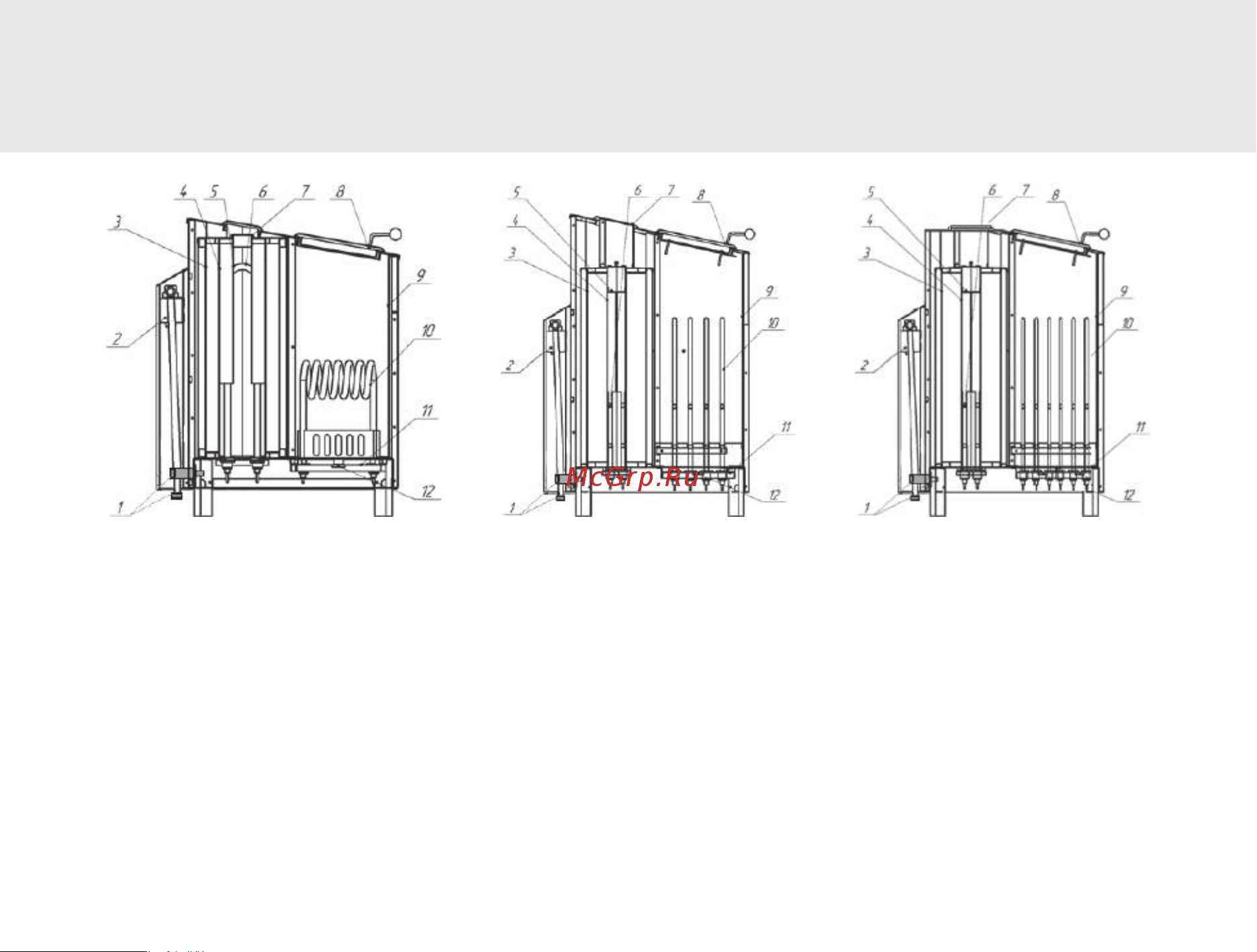

Рис. 4.1 Устройство ЭНУ

10,0; 12.0; 16,0 кВт

Рис. 4.2 Устройство ЭНУ

18,0; 20,0; 22,0; 24,0 кВт

Рис. 3 Устройство ЭНУ

4,25; 6,25 кВт
