Руководство по эксплуатации

Устройство и порядок работы с отопителем

Теплообменник представляет собой герметичный сосуд с укреплёнными в нём электронагревателями

(ТЭН), имеющий выходной и входной патрубок. В верхней части теплообменника закреплён

выключатель перегрева и датчик температуры, определяющий температуру теплоносителя на выходе

теплообменника. Автоматический выключатель подаёт напряжение на элементы управления и

коммутации.

Силовая коммутация осуществляется симисторами, закреплёнными на радиаторе.

Теплообменник, элементы коммутации закреплены на металлическом основании.

Вышеперечисленные элементы отопителя закрываются металлическим кожухом и закрепляются

винтами по всему периметру кожуха.

Отопитель крепится на стене в вертикальном положении в местах, удобных и доступных для установки

и технического обслуживания. Рекомендуемая схема подключения отопителя в отопительную систему

показана на рисунке 3.

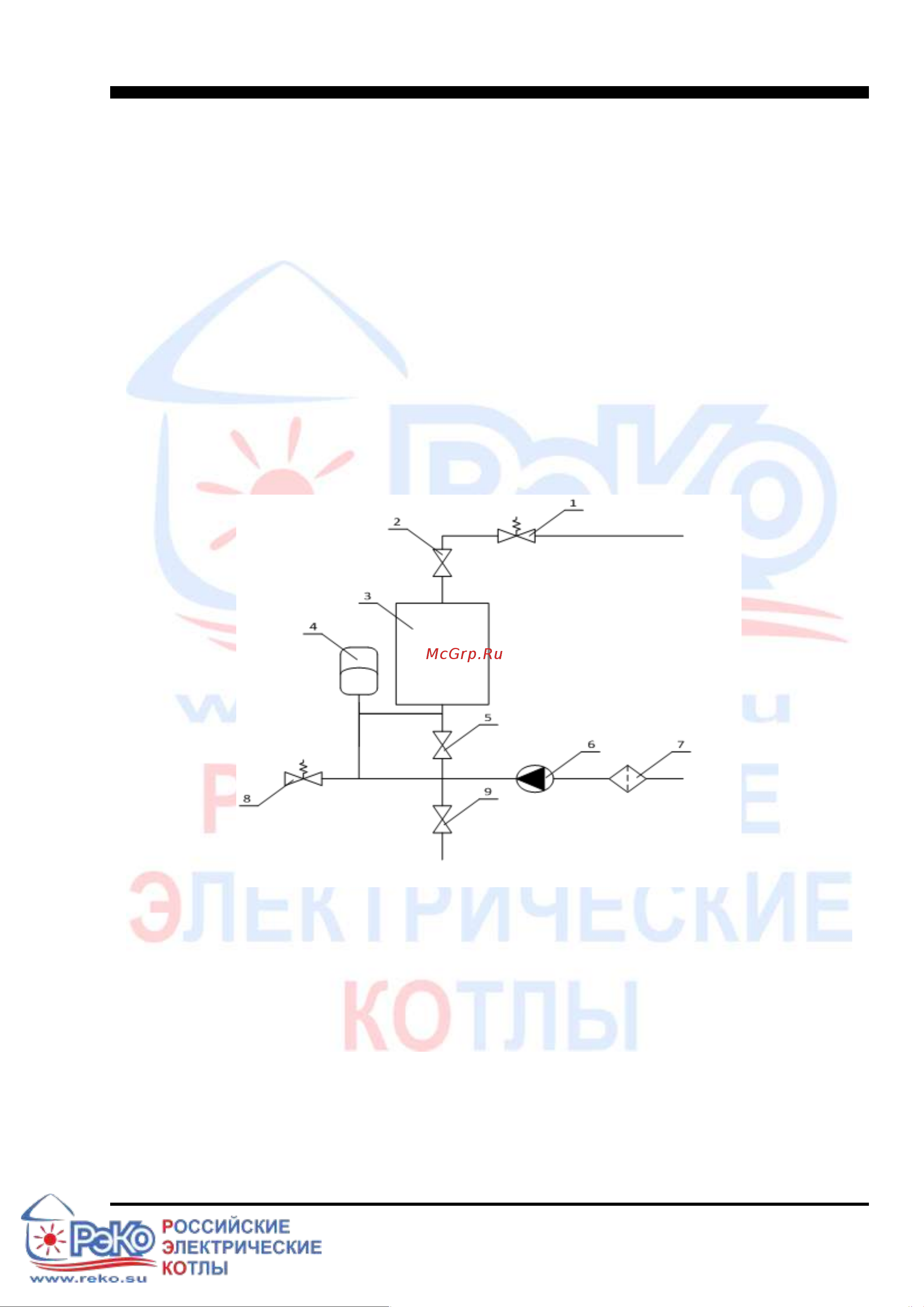

Рисунок 3. Рекомендуемая схема подключения отопителя в отопительную систему

РЭКО серии П

1 – Воздухоотводной клапан, 2 – вентиль, 3 – отопитель, 4 – расширительный бак

(экспанзомат), 5 – вентиль, 6 – циркуляционный насос,

7 – фильтр, 8 – предохранительный клапан( 3 атм.), 9 – сливной вентиль.
