Руководство по эксплуатации
13
Устройство и порядок работы с отопителем
Отопитель состоит из трёх основных частей: теплообменника (бака), элементов коммутации
(симистор и автоматические выключатели), закреплённых на основании и закрытых съёмным
кожухом.

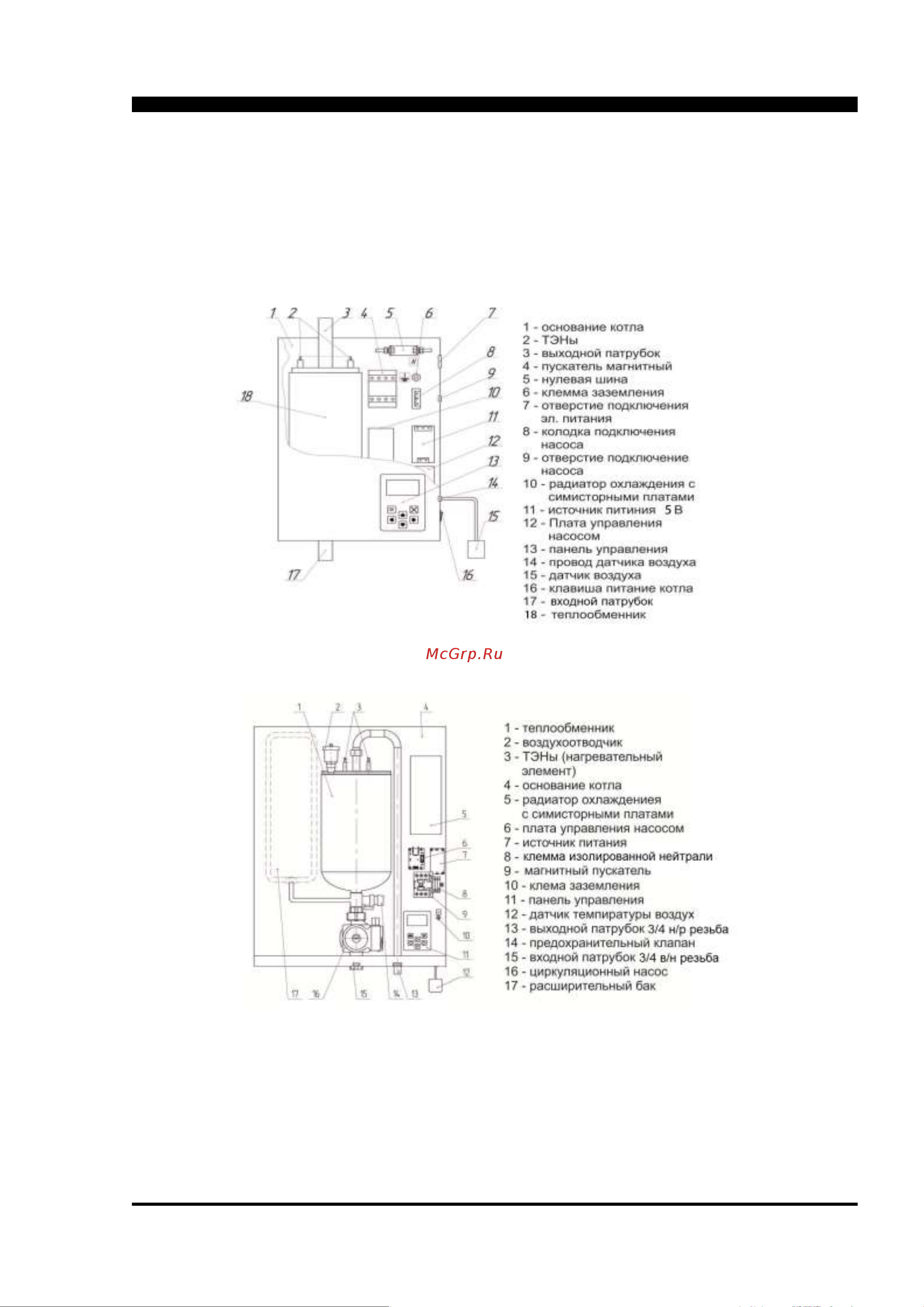

Рисунок 1. Устройство отопителя РЭКО серии П
Рисунок 2. Устройство отопителя РЭКО серии ПМ
Теплообменник представляет собой герметичный сосуд с укреплёнными в нём
электронагревателями (ТЭН), имеющий выходной и входной патрубок. В верхней части
