и поражения электрическим током. Кожух устанавливается на основании и

фиксируется с помощью саморезов.

При необходимости кожух можно снять с основания. Вначале необходи-

мо отвинтить саморезы, которые фиксируют планку с терморегулятором,

установленн на передней стенке кожуха. Затем отвинтить саморезы, ко-

торые крепят кожух к основанию, и снять кожух. Установка кожуха про-

изводится в обратном порядке.

5.2. Для ввода и закрепления силового питающего кабеля предназначен

кабельный ввод (12). Для присоединения силового кабеля имеются колодки

(14). Внешний термостат присоединяется к колодкам (15).

Схема присоединения электроводонагревателя к питающей сети, приведе-

на на рисунке 3.

5.3. Температура теплоносителя на выходе из электроводонагревателя ре-

гулируется с помощью терморегулятора (10) с нанесённой шкалой темпера-

туры на ручке.

5.4. С помощью трех переключателей ступеней мощности (9) можно выбрать

необходимую мощность электроводонагревателя в соответствии с таблицей 1.

5.5. На основании (3) установлены силовые реле (7), которые управля-

ются регулятором температуры (10) и осуществляют подключение нагрева-

тельных элементов к сети переменного тока.

Для электроводонагревателя мощностью 3 кВт подключение нагреватель-

ных элементов к питающей сети осуществляются непосредственно регуля-

тором температуры (10) и силовые реле (7) для этой модели не предусмо-

трены.

5.6. Блок нагревательных элементов электроводонагревателя состоит из

трех ТЭНов, имеющих общий фланец G2-B. Блок нагревательных элементов

закручивается в верхний фланец корпуса котла через прокладку.

5.7. Электроводонагреватель крепится на стену с помощью кронштейна

(16), входящего в комплект изделия.

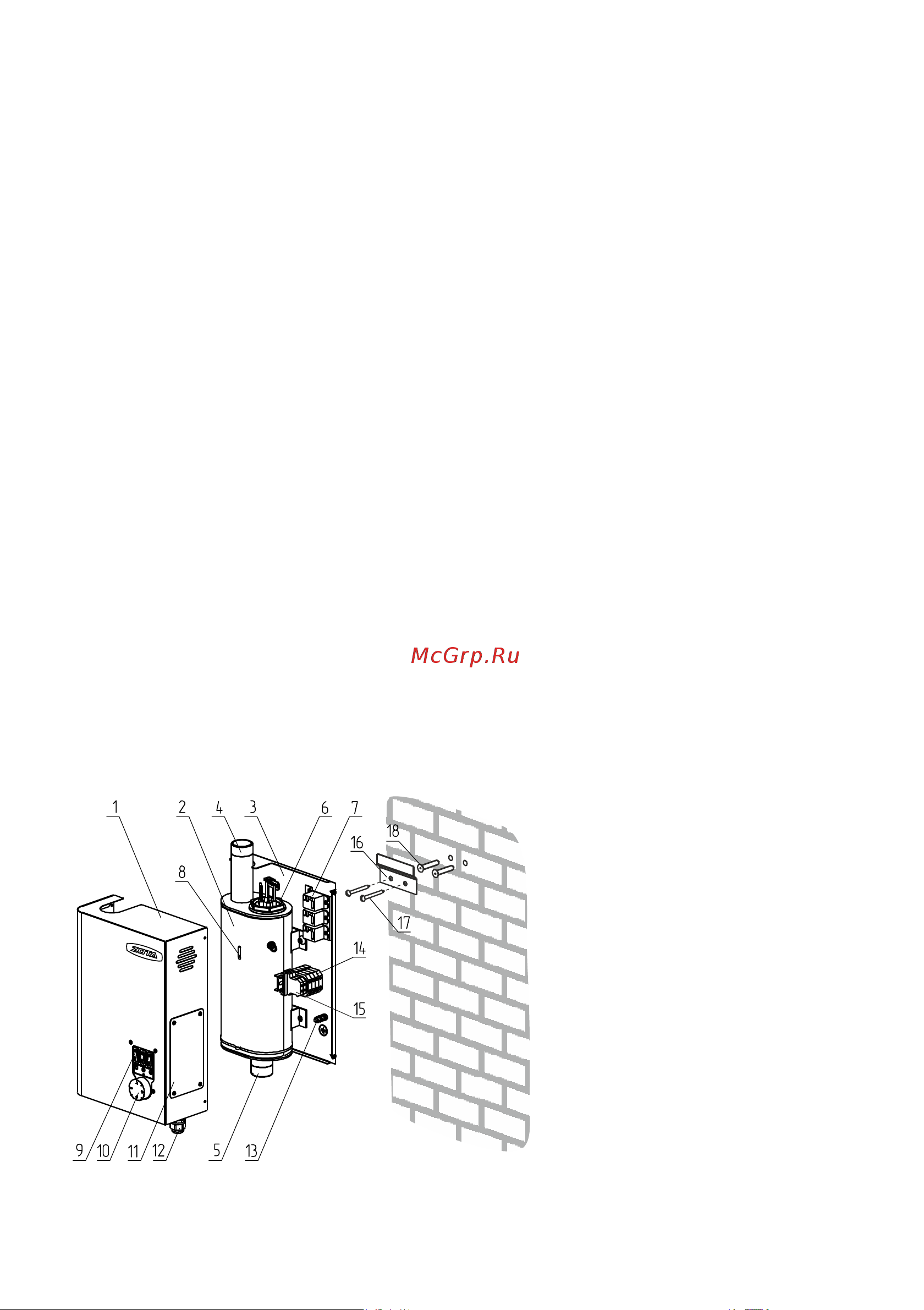

Рис.1 Конструкция водонагревателя

и способ его крепления к стене

1 - кожух водонагревателя

2 - корпус водонагревателя

3 - основание водонагревателя

4 - патрубок выхода

теплоносителя

5 - патрубок входа

теплоносителя

6 - блок нагревательных

элементов

7 - силовые реле

8 - датчик температуры воды

9 - переключатели ступеней

мощности

10 - регулятор температуры

11 - крышка кожуха

12 - сальник

13 - болт заземления

14 - клеммы подключения

силового кабеля

15 - клеммы внешнего

термостата (уст.перемычка)

16 - кронштейн крепления к

стене

17 - шуруп для крепления

кронштейна к стене

18 - дюбель пластмассовый

•••.7

Рис.2 Схема подключения

электроводонагревателя к

трехфазной сети

Рис.3 Схема подключения

электроводонагревателя к

однофазной сети

Рис.4 Схема подключения

электроводонагревателя

ZOTA-3 к однофазной сети

Рис.5 Схема установки

электроводонагревателя
