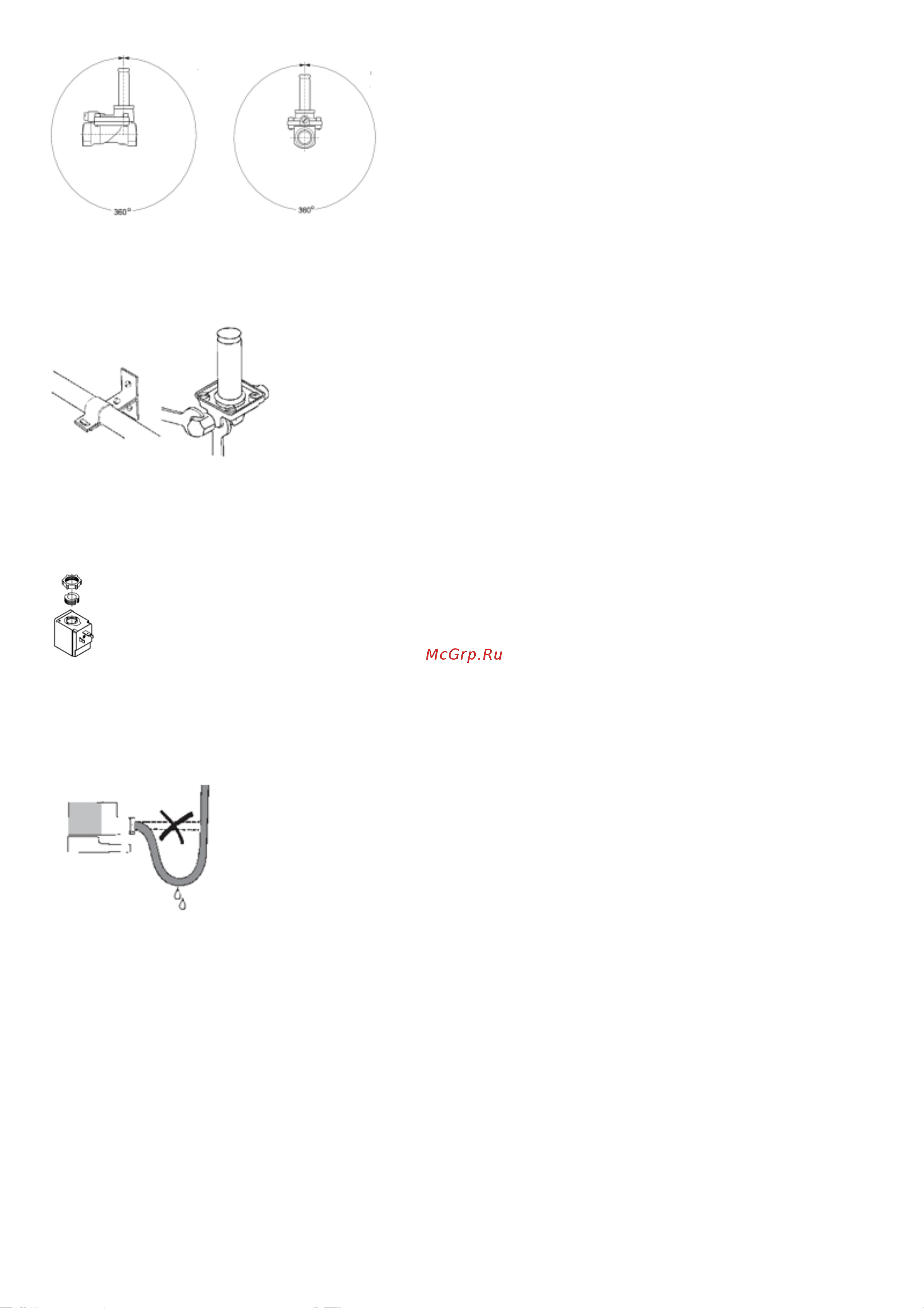

Установка клапана на трубе

Трубы с обоих концов клапана следует надежно закрепить. При затяжке трубных соединений следует

применить контрусилие, то есть необходимо использовать два гаечных ключа — на клапане и на трубе.

Подключение электрических кабелей

Катушка имеет три вывода. Средний вывод, обозначенный в соответствии с иллюстрацией, должен

использоваться для заземления. Два других вывода используются для подключения фазы и нейтрали

источника питания. Удобство подключения обеспечивает применения штекера DIN 43650-A.

Для предотвращения попадания влаги в клеммную коробку через кабельный ввод кабель должен быть

закреплен по всему диаметру и установлен так, как это показано на рисунке. Следует учесть, что

надежное уплотнение обеспечивается только для кабелей круглого сечения.

4.5. Наладка и испытания

При подаче контрольного давления все клапаны в системе должны быть открыты

4.6. Регулирование

Не требуется.

4.7. Комплексная проверка

Не требуется.

4.8. Обкатка

Не требуется.

5. Использование по назначению

5.1. Эксплуатационные ограничения

Несоблюдение параметров рабочей среды, указанных в технических характеристиках, может привести

к выходу изделия из строя или нарушению требований безопасности.

Недопустимо устанавливать катушку с отверстием большего диаметра, чем у якоря клапана - это ведет

к мгновенному перегреву и выходу катушки из строя.

Недопустимо подавать напряжение на катушку не одетую на сердечник - это ведет к мгновенному

перегреву и выходу катушки из строя.

Недопустимо снимать с клапана катушку, на которую подано напряжение - это ведет к мгновенному
