Пускатели электромагнитные серии ПМ12 до 100А

Производим и поставляем

Товар сертифицирован

Гарантийный срок - 2 года со дня ввода в эксплуатацию.

1. Назначение.

Пускатели электромагнитные серии ПМ12 предназначены для применения в

стационарных установках для дистанционного пуска непосредственным

подключением к сети, остановки и реверсирования трёхфазных асинхронных

электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного

тока частотой 50Гц. При наличии тепловых реле пускатель осуществляет защиту

управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве

одной из фаз, а также от не симметрии фаз.

2. Структура условного обозначения.

1. Условное обозначение номинального тока:

010 – 10А; 025 – 25А; 040 – 40А; 063 – 63А.

2. Условное обозначение исполнения пускателя:

1 – без реле, нереверсивный;

2 – с реле, нереверсивный;

5 – без реле, реверсивный с электрической и механической блокировкой;

6 – с реле, реверсивный с электрической и механической блокировкой.

3. Условное обозначение исполнения пускателя по типу защиты:

0 – IP00;

1 – IP54, корпус без кнопок;

2 – IP54, корпус с кнопками «ПУСК» и «СТОП»;

3 – IP54, корпус с кнопками «ПУСК» «СТОП» и сигнальной лампой;

4 – IP40, корпус без кнопок;

5 – IP20;

6 – IP40, корпус с кнопками «ПУСК» и «СТОП»;

7 – IP40, корпус с кнопками «ПУСК» «СТОП» и сигнальной лампой.

*пускатели с реле в защитном корпусе дополнительно оборудованы кнопкой

«СБРОС»

4. Условное обозначение исполнения пускателя по числу и типу дополнительных

контактов:

0 – 1з для пускателей с номинальным током 10А, 25А, 40А;

1 – 1р для пускателей с номинальным током 10А, 25А, 40А.

*пускатели с номинальным током 63А – 2з+2р

5. Условное обозначение климатического исполнения и категории размещения по

ГОСТ 15050-69: У2; У3; УХЛ4.

6. Условное обозначение исполнения пускателя по классу износостойкости: В.

3. Номенклатура и краткие технические характеристики.

ПМ12

ХХХ

ХХХХ

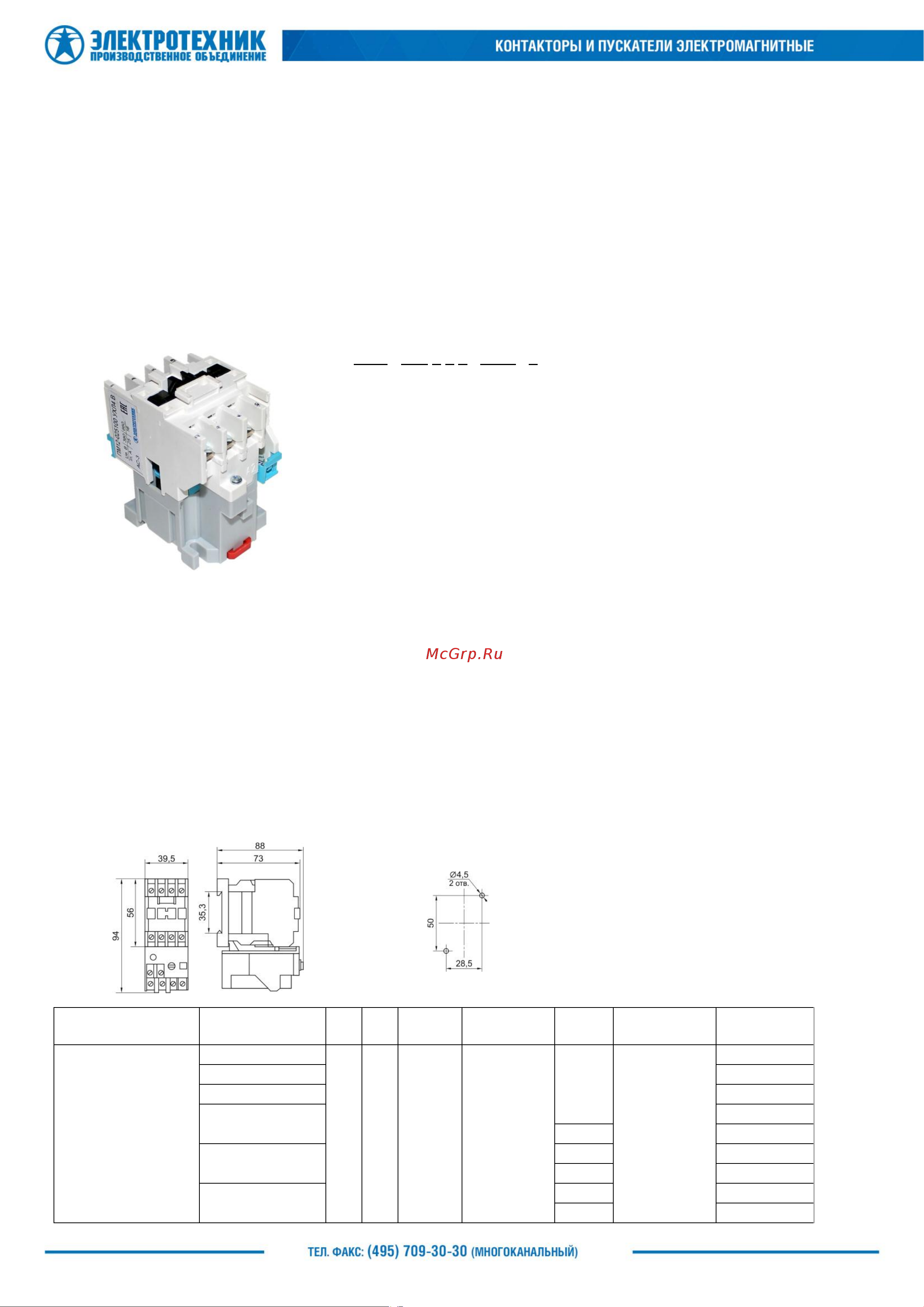

Пускатель нереверсивный типа ПМ12-010

Степень защиты – IP00; IP20

Способ крепления – DIN-рейка или винтами

Наименование

Напряжение катушки

управления Uс, В

In, A

Ue, В

Тип реле

Степень защиты

Доп.

контакты

Габаритные

размеры, мм

Артикул

ПМ12-010100 УХЛ4 В

24В

660

без реле

IP00

1з

56х39,5х73

ET000174

36В

ET000175

40В

ET000176

110В

ET000173

5з

ET006487

220В

1з

ET000171

3з+2р

ET006488

380В

1з

ET000172

3з+2р

ET006490
