ВОЗДУХОДУВ АККУМУЛЯТОРНЫЙ

www.dde-um.com

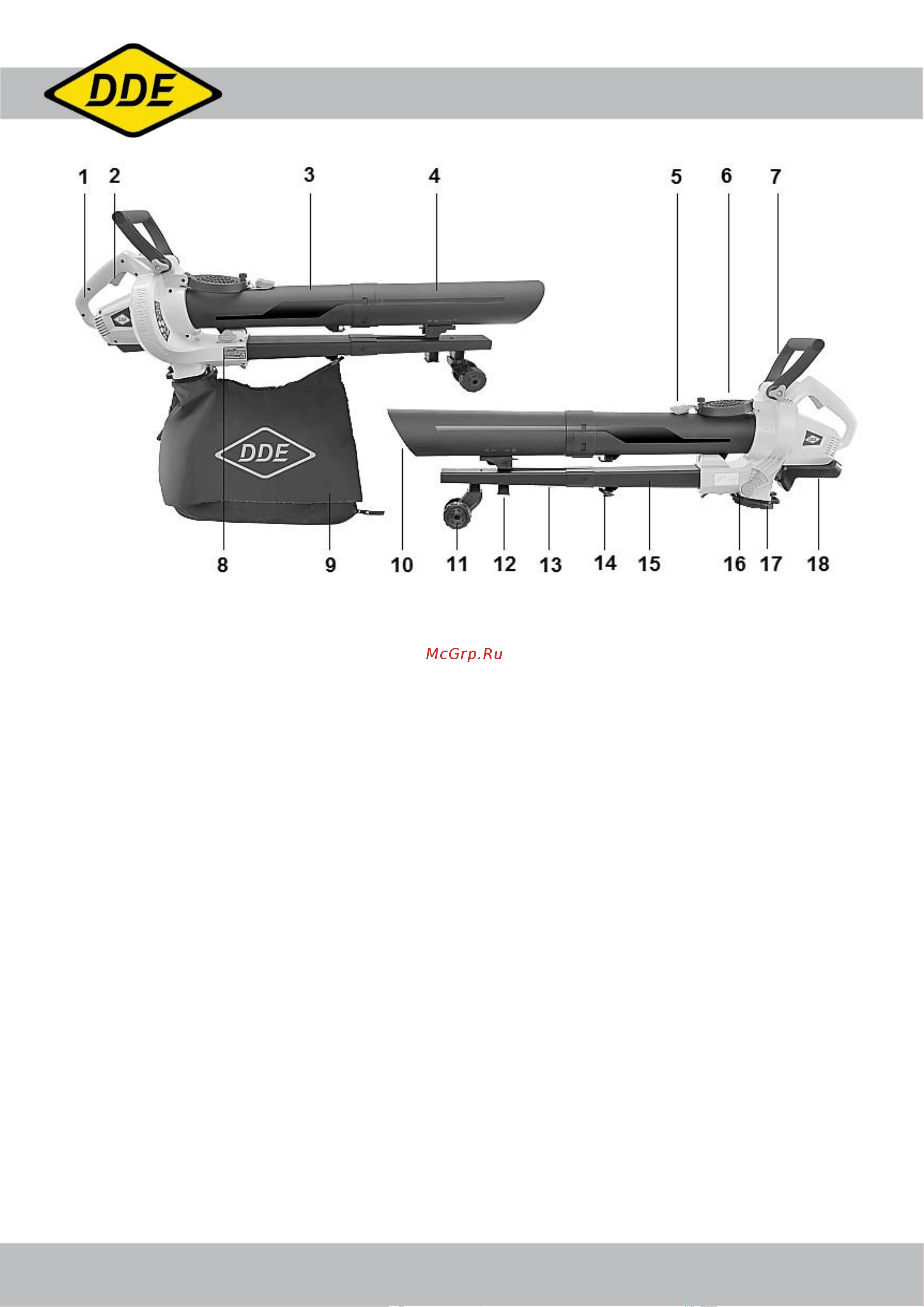

4. Внешний вид

1. Задняя рукоятка 10. Входное отверстие всасывающей трубы

2. Клавиша включения 11. Упорные колесики

3. Первая часть всасывающей трубы 12. Крепление всасывающей и выдувающей труб

4. Вторая часть всасывающей трубы 13. Вторая часть выдувающей трубы

5. Защелка крышки 14. Крюк подвеса мешка

6. Крышка всасывающего отверстия 15. Первая часть выдувающей трубы.

7. Передняя рукоятка 16. Рычаг переключения направления воздушного потока

8. Рукоятка штифта блокировки 17. Патрубок крепления мешка

9. Мешок для сбора 18. Крепление аккумулятора

5. Подготовка к работе.

Воздуходув поставляется в разобранном виде, перед началом эксплуатации соберите его. Перед сборкой

убедитесь, что аккумулятор не установлен.

Труба прямоугольного сечения предназначена для обдува, круглого сечения – для всасывания. Каждая труба

состоит из двух частей.

Вначале подсоедините трубу для обдува 15 к двигателю, затем соедините с ней вторую часть трубы 13.

Вставьте опорные колесики 11 в место крепления на нижней части трубы.

Затем открутите винт крепления крышки 6 против часовой стрелки, откиньте крышку вверх до фиксации.

Поверните рукоятку 8 чтобы убрать штифт блокировки. Вставьте трубу 3 для всасывания до щелчка и поверните

рукоятку 8 для блокировки трубы штифтом. Опустите крышку 6 на трубу 3 и зафиксируйте защелкой 5. Затем

вставьте вторую часть трубы 4 в первую до щелчка, одновременно соединив ее с трубой для обдува, аккуратно

совместив направляющие.

Подсоедините мешок для сбора мусора 9. Для этого снимите с выходного патрубка 17 держатель мешка.

Подсоедините мешок к держателю мешка, а затем наденьте держатель обратно на выходной патрубок, при этом

фиксатор должен защелкнуться. Противоположный конец мешка зацепите за крючок 14 на трубе обдува. Таким

образом, мешок должен свободно свисать под воздуходувом в расправленном виде. Освободить мешок от

мусора можно расстегнув молнию.

При необходимости установите подвес, зацепив карабин за отверстие возле передней рукоятки. Отрегулируйте

длину подвеса под ваш рост.

Отрегулируйте угол наклона передней рукоятки 7.

Выберите режим всасывания или обдува, установив переключатель 16 влево или вправо соответственно.

Переключение необходимо производить строго при выключенном двигателе.

Полностью зарядите аккумуляторную батарею. Для этого используйте только штатное зарядное устройство.

Подключите зарядное устройство к сети 230В, 50Гц. Вставьте батарею в зарядное устройство до щелчка. Заряд

начнется автоматически. Режимы работы зарядного устройства отображаются с помощью индикаторного

светодиода. Порядок заряда указан в инструкции по эксплуатации, поставляемой с зарядным устройством и
