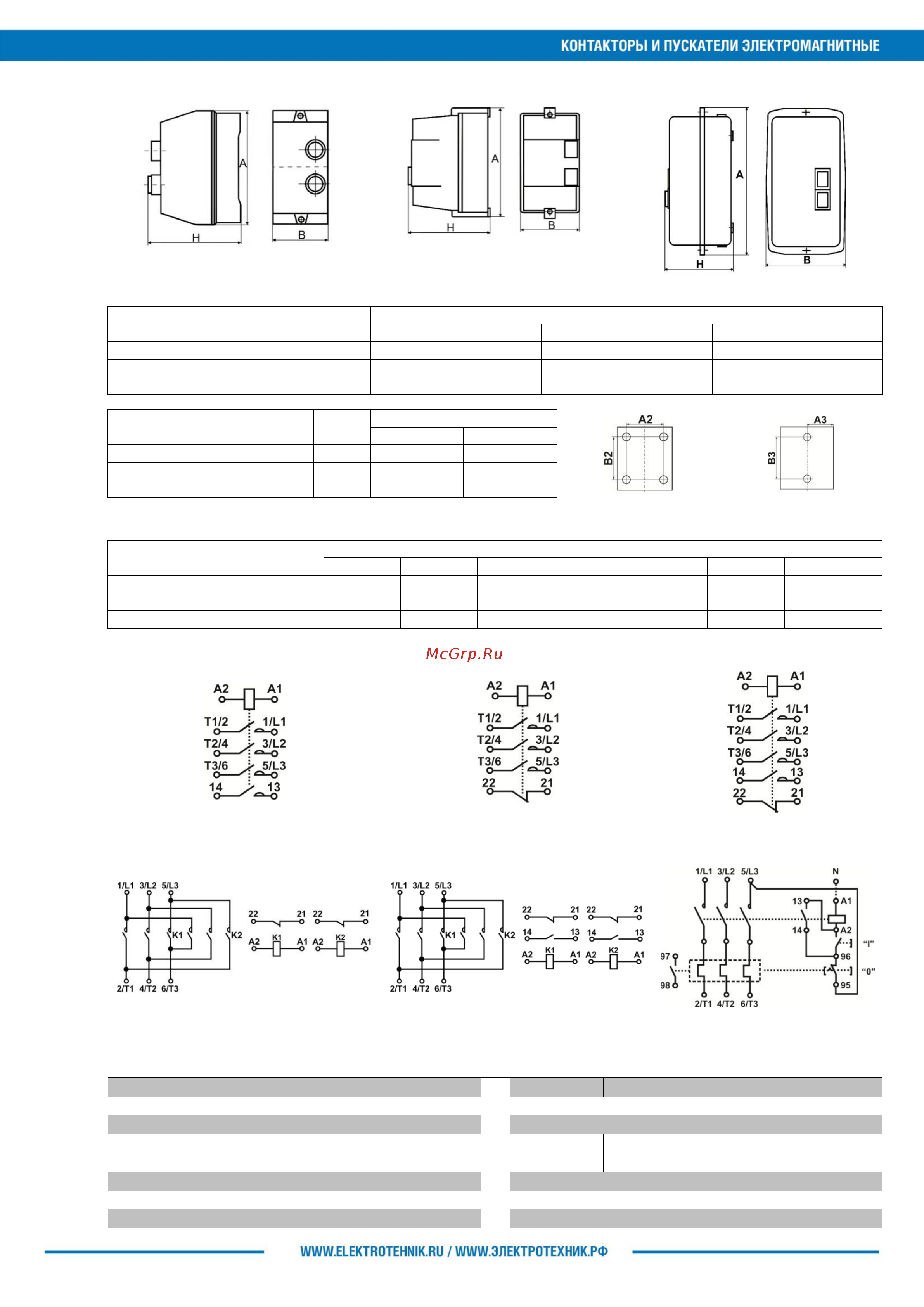

4.5 Габаритные и установочные размеры пускателей в корпусе.
Рисунок 13.
Рисунок 14.
Рисунок 15.
Габарит по току
Рисунок
А
В
Н
10А, 16А
13
166
88
140
25А, 32А
14
186
102
142
40А, 50А, 63А, 80А
15
315
162
162
Габарит по току
Рисунок
Установочные размеры, мм
А2
В2
А3
В3
10А, 16А
17
-
-
44
150
25А, 32А
17
-
-
52
166
40А, 50А, 63А, 80А
16
105
200
-
-
Рисунок 16.
Рисунок 17.
5. Сечение проводников и характеристики монтажа.
Параметры
Номинальный ток In, A
10А
16А
25А
32А
40А
50А, 63А
80А
Гибкий кабель, мм2
1 - 2,5
1,5 - 4
1,5 - 4
2,5 - 6
6 - 16
10 - 25
16 - 35
Жесткий кабель, мм2
1,5 - 4
2,5 - 6
2,5 - 6
4 - 10
10 -25
16 - 35
25 - 50
Крутящий момент при затягивании, Нм
1,2
1,2
1,2
2,5
2,5
2,5
4
6. Принципиальные электрические схемы пускателей серии ПМЛ.
7. Технические характеристики.
Номинальный рабочий ток In, А
10
16
25, 32, 40, 50, 63
80
Номинальное напряжение, В
380
Номинальное напряжение изоляции, В
660
Износостойкость, млн.циклов ВО
механическая
20
20
16
10
коммутационная
1,5
1
1
0,75
Эксплуатационная частота включений в час
600
Температура окружающей среды
-25
0
С +55
0
С
Климатическое исполнение и категория размещения
УХЛ4
Рисунок 18. ПМЛ с доп.конт. 1з
Рисунок 19. ПМЛ с доп.конт. 1р
Рисунок 20. ПМЛ с доп.конт. 1з+1р
Рисунок 21. ПМЛ реверсивный с доп.конт. 2р
Рисунок 22. ПМЛ реверсивный с доп.конт. 2р+2з
Рисунок 23. ПМЛ в оболочке с реле
