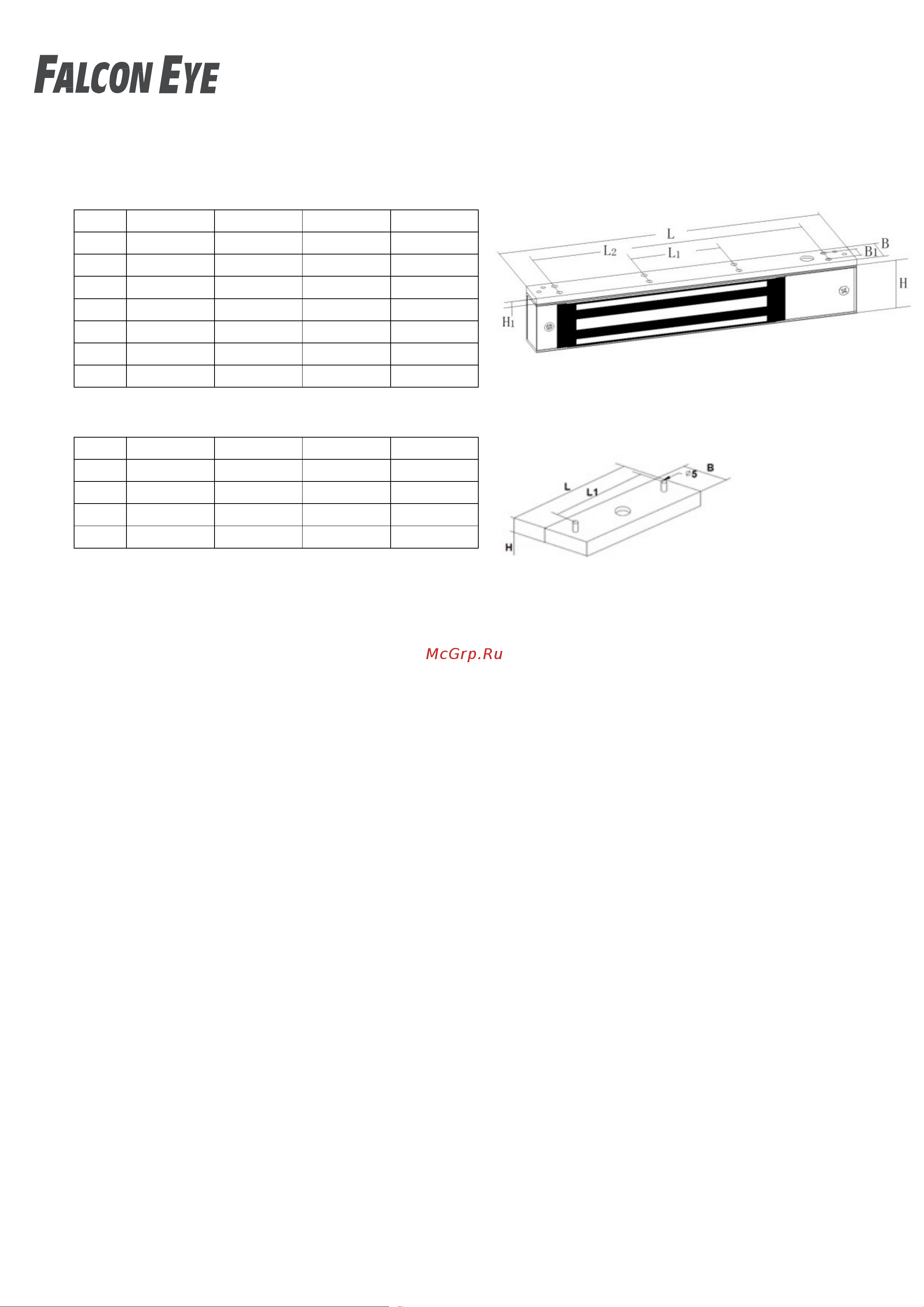

Габаритные размеры (размеры приведены в миллиметрах)
Замок
Ответная пластина
Установка замка
Проверьте работоспособность электромагнитного замка до начала монтажа.
Крепление замка и ответной планки на двери осуществляйте как можно дальше от
дверных петель.
Установка замка
• Выберите место для монтажа.
• Снимите плоский кронштейн с замка. Для этого снимите крышку, открутите
противовзломный болт, открутите фиксирующие винты шестигранным ключом,
открутите 2 болта сверху замка.
• Разместите и прикрутите планку крепления замка к дверной раме, предварительно
продев провода через отверстие в планке.
• Зафиксируйте корпус электромагнитного замка на планке винтами с помощью
шестигранного ключа, предварительно продев провода через отверстие в корпусе
замка.
• Закрутите противовзломный болт для предотвращения несанкционированного доступа.
• Подключите провода согласно схеме.
Установка ответной пластины
При установке, центр ответной пластины должен совпадать с центром
электромагнита. Ответная пластина должна полностью совпадать с
электромагнитом замка.
• Используя шаблон, отметьте и просверлите одно сквозное отверстие для крепежа
ответной пластины и два несквозных отверстия для направляющих.
FE-L180
FE-L280
FE-L350
FE-L500
L
170
250
250
266
L1
57
-
80
63,5
L2
124
164
210
202
B
21
28
32
40
11
13
15
18
H
35
50
55
67
5
5
6
6
FE-L180
FE-L280
FE-L350
FE-L500
L
130
158
158
185
L1
100
138
138
165
B
33
42
52
60
H
11
11
11
15
