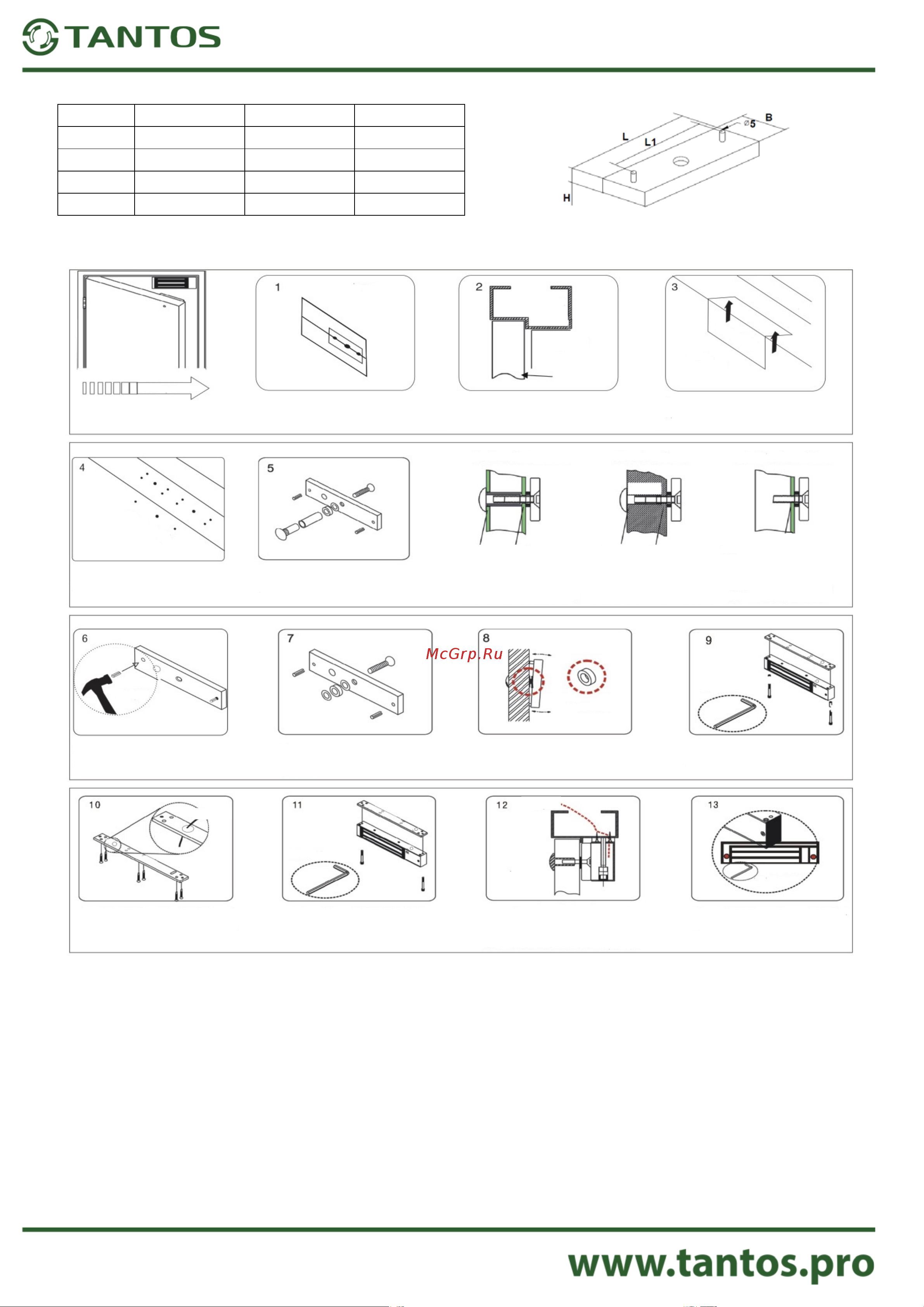

Ответная планка
Установка замка
Внимание: при установке ответной планки на дверь должна быть обеспечена ее подвижность, это
необходимо для плотного прилегания планки к магнитопроводу замка, т.к. при не плотном
прилегании планки усилие удержания замка резко падает.
Запрещается приваривать, жестко прикручивать или устанавливать планку без резиновой втулки
между дверью и планкой.
TS-ML180
TS-ML300
TS-ML500
L
130
180
185
L1
120
165
165
B
33
38
61
H
11
11
16
Шаги установки
Согните шаблон на 90
о
Закройте дверь и приложите
шаблон
Коробка
Дверь
Шаблон
Отметьте крепежные
места на двери и коробке
Просверлите
отмеченные отверстия
Комплектация
ответной планки
16мм
8мм
Установка на
полую дверь
Установка на
деревянную дверь
8мм
12,7мм
Накладная
установка
6,8мм для резьбы
М8х1,25
Аккуратно вбейте
фиксирующие штифты
Соберите ответную
планку
Резиновая втулка должна
быть между
дверью и планкой
Снимите монтажную
планку с замка
Установите монтажную
планку на коробку
Установите замок на
монтажную планку
Закройте дверь и проверьте
запирание.
Затяните все
крепежные винты
Провод
Провод
