MXH Rev22_ - Betriebsanleitung Seite 15 / 64
1.2. Firmenbezeichnung und Adresse vom Her-
steller
Firmenbezeichnung: Calpeda S.p.A.
Adresse: Via Roggia di Mezzo, 39
36050 Montorso Vicentino - Vicenza / Italien
www.calpeda.it
1.3. Autorisiertes Bedienungspersonal
Dieses Gerät richtet sich an erfahrene Bediener, welche
Endverbraucher und spezialisierte Techniker sein können
(siehe Auistung der Symbole hier oben).
i
Dem Endverbraucher ist es strengstens verboten,
Maßnahmen vorzunehmen, welche ausschließlich
von spezialisierten Techniker durchgeführt werden
dürfen. Der Hersteller haftet nicht für Schäden, welche
aus der Nichtbeachtung dieses Verbotes resultieren
.
1.4. Garantie
Bzgl. der Garantie über die Produkte muss man sich auf
die allgemeinen Verkaufsbedingungen beziehen.
i
Die Garantie umfasst den KOSTENLOSEN Ersatz
oder die KOSTENLOSE Reparatur der defekten Teile
(welche als defekt vom Hersteller anerkannt werden).
Die Garantie erlischt:
- Wenn das Gerät nicht unter Beachtung der Anweisungen
und Normen verwendet wird, welche in diesem Handbuch
beschrieben sind.
-
Wenn Änderungen am Gerät ohne Genehmigung seitens
des Herstellers vorgenommen werden (siehe Abschnitt 1.5).
- Wenn technische Servicemaßnahmen vom Personal
durchgeführt werden, welches nicht vom Hersteller
autorisiert worden ist.
- Wenn die in diesem Handbuch beschriebenen
Wartungsmaßnahmen nicht beachtet werden.
1.5. Technisches Service
Für weitere Informationen über Dokumentation,
Service-Dienstleistungen und Geräteteile wenden Sie
sich bitte an: Calpeda S.p.A. (Abschnitt 1.2).
2. TECHNISCHE BESCHREIBUNG
Horizontale, mehrstuge Blockpumpen aus Edelstahl.
MXH: Ausführung aus Edelstahl (AISI 304).
MXHL: Ausführung aus Edelstahl (AISI 316).
2.1. Zweckentsprechende Verwendung
Für reine Flüssigkeiten, nicht explosiv oder ent-
zündlich, nicht gesundheits- oder umweltgefähr-
dend, nicht aggressiv für die Pumpenbaustoffe, ohne
abrasive, feste oder langfaserige Teile.
Wenn die Dichtungsringe aus EPDM- Kautschuk sind,
ist die Pumpe nicht für Ölbetrieb geeignet.
Mediumstemperatur: von - 15 °C bis + 110 °C.
2.2. Vernünftigerweise vorhersehbare Fehlan-
wendung
Das Gerät wurde ausschließlich zu den im Abschnitt 2.1
beschriebenen Zwecken entworfen und hergestellt.
Die Verwendung vom Gerät zu anderen
unzulässigen Zwecken oder unter in diesem
Handbuch nicht vorgesehenen Bedingungen ist
strengstens verboten.
Die Fehlanwendung des Produktes verringert seine
Sicherheits- und Efzienzmerkmale. Calpeda haftet nicht
für Mängel oder Unfälle, welche aus der Nichtbeachtung
der oben beschriebenen Verbote resultieren.
Dieses Gerät darf nicht in Teichen, Becken und
Schwimmbädern angewandt werden, wenn
Menschen im Wasser sind.

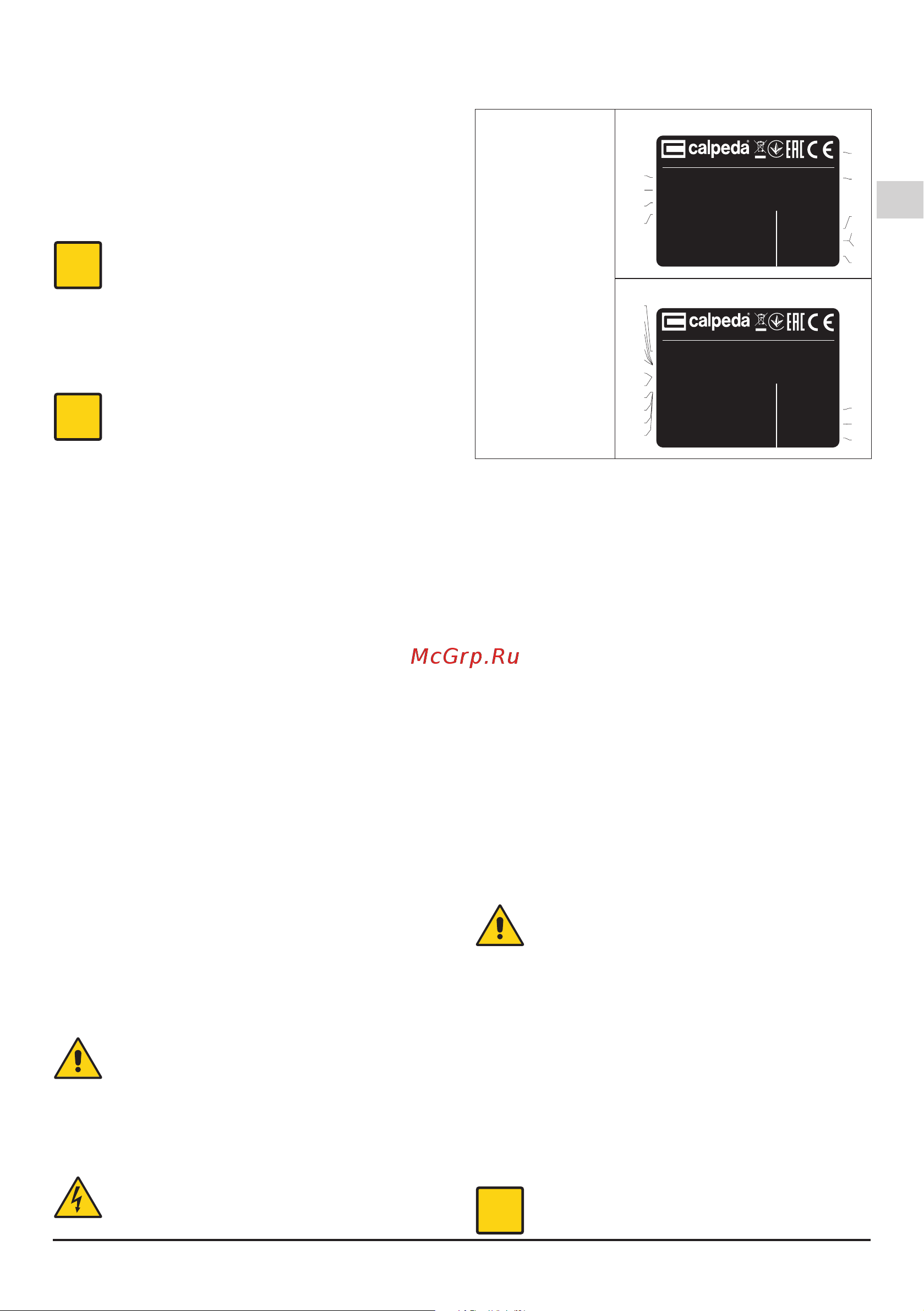

2.3. Kennzeichnung
Im Folgenden nden Sie eine Kopie des Kennschildes ,
welches am Außengehäuse der Pumpe angebracht ist.
1 Pumpentyp
2 Fördermenge
3 Förderhöhe
4 Nennleistung
5 Stufenanzahl
6 Frequenz
7 Nennstrom
8 Nenndrehzahl
9 Betriebsart
10 Isolationsklasse
11 Bemerkungen
12 Seriennummer
13 Gewicht
14 Bemerkungen
15 Nennleistung
16 %
17 Leistungsfaktor
18 Wirkungsrad
19 Schutzart
20 Efzienz klasse
Beispiel Typenschild der Pumpe
XXXXXXXX
IE2-87
XXXXXXXX
H max/min XX/XX m
n 2900/min
XYXYRRY
IEC 60034-1
XX kW (XX Hp)
Q min/max XX/XX m
3
/h
XXXXXXXX
IP 54
n 2900/min
230∆/400Y V3~50Hz
%
100
75
50
cosϕ
XX
XX
XX
η
XX
XX
XX
V
400
400
400
XX / XX A
S1 l.cl. F
S1 49kg
XXkg
XX
kW (XX Hp)
1
11
2
3
4
4
5
6
7
8
9
10
12
13
19
20
8
9
13
14
15
16
17
18
Made in Italy
Made in Italy
Montorso (VI) Italy IT 00142630243
Montorso (VI) Italy IT 00142630243
Beispiel Typenschild des Motors
XXXXXXXX
IE2-87
XXXXXXXX
H max/min XX/XX m
n 2900/min
XYXYRRY
IEC 60034-1
XX kW (XX Hp)
Q min/max XX/XX m
3
/h
XXXXXXXX
IP 54
n 2900/min
230∆/400Y V3~50Hz
%
100
75
50
cosϕ
XX
XX
XX
η
XX
XX
XX
V
400
400
400
XX / XX A
S1 l.cl. F
S1 49kg
XXkg
XX
kW (XX Hp)
1
11
2
3
4
4
5
6
7
8
9
10
12
13
19
20
8
9
13
14
15
16
17
18
Made in Italy
Made in Italy
Montorso (VI) Italy IT 00142630243
Montorso (VI) Italy IT 00142630243
3. TECHNISCHE MERKMALE
3.1. Technische Daten
Abmessungen und Gewicht (siehe Katalog).
Nenndrehzahl 2900/3450 rpm
Schutzklasse IP 54
Netzspannung / Frequenz:
- bis 240V 1~ 50/60 Hz
- bis to 480V 3~ 50/60 Hz
Prüfen Sie die vorhandene Spannung und Frequenz
auf Übereinstimmung mit den Daten auf dem
Typenschild des Motors.
Die elektrischen Daten auf dem Typenschild beziehen
sich auf die Nennleistung des Motors.
Schalldruck: < 70 dB (A).
Max. Anlaufzahl pro Stunde: 30 Starts (15 für MXH
206-406, MXH 20-32-48).
Höchstzulässiger Pumpenenddruck: 80 m (8 bar), 100
m (10 bar) für MXH 20-32-48.
3.2. Aufstellungsort der Pumpe
Einsatz nur in gut belüfteten und gegen
Witterungseinüsse geschützten Räumen.
Raumtemperatur bis 40 °C.
4. SICHERHEITSMASSNAHMEN
4.1. Allgemeine Verhaltensregeln
Vor Gerätegebrauch ist es wesentlich, alle
Sicherheitshinweise sorgfältig durchzulesen.
Lesen und beachten Sie alle technische Anweisungen,
Betriebsanleitungen und Hinweise über sämtliche
Arbeitsphasen, vom Transport bis zur endgültigen
Entsorgung, welche in diesem Handbuch geschrieben sind.
Die
spezialisierten Techniker sind dazu verpichtet,
sämtliche Regelungen, Normen und Gesetze zu
beachten, welche in dem Aufstellungsland gelten, wo
die Pumpe verkauft worden ist. Das Gerät entspricht
den geltenden Sicherheitsnormen.
Eine unsachgemäße Verwendung kann jederzeit zu
Schäden an Menschen, Tiere oder Sachen führen.
Der Hersteller schließt jegliche Haftung aus, falls
solche Schäden aus Betriebsbedingungen resultieren,
welche von den in diesem Handbuch bzw. am
Kennschild angegebenen Bedingungen abweichen.
i
Beachten Sie die angegebenen Wartungsfristen
und ersetzen Sie sofort alle beschädigte
MXH Rev22_.indd 15 31/05/18 08:43
