1

2

3

4

5

6

7

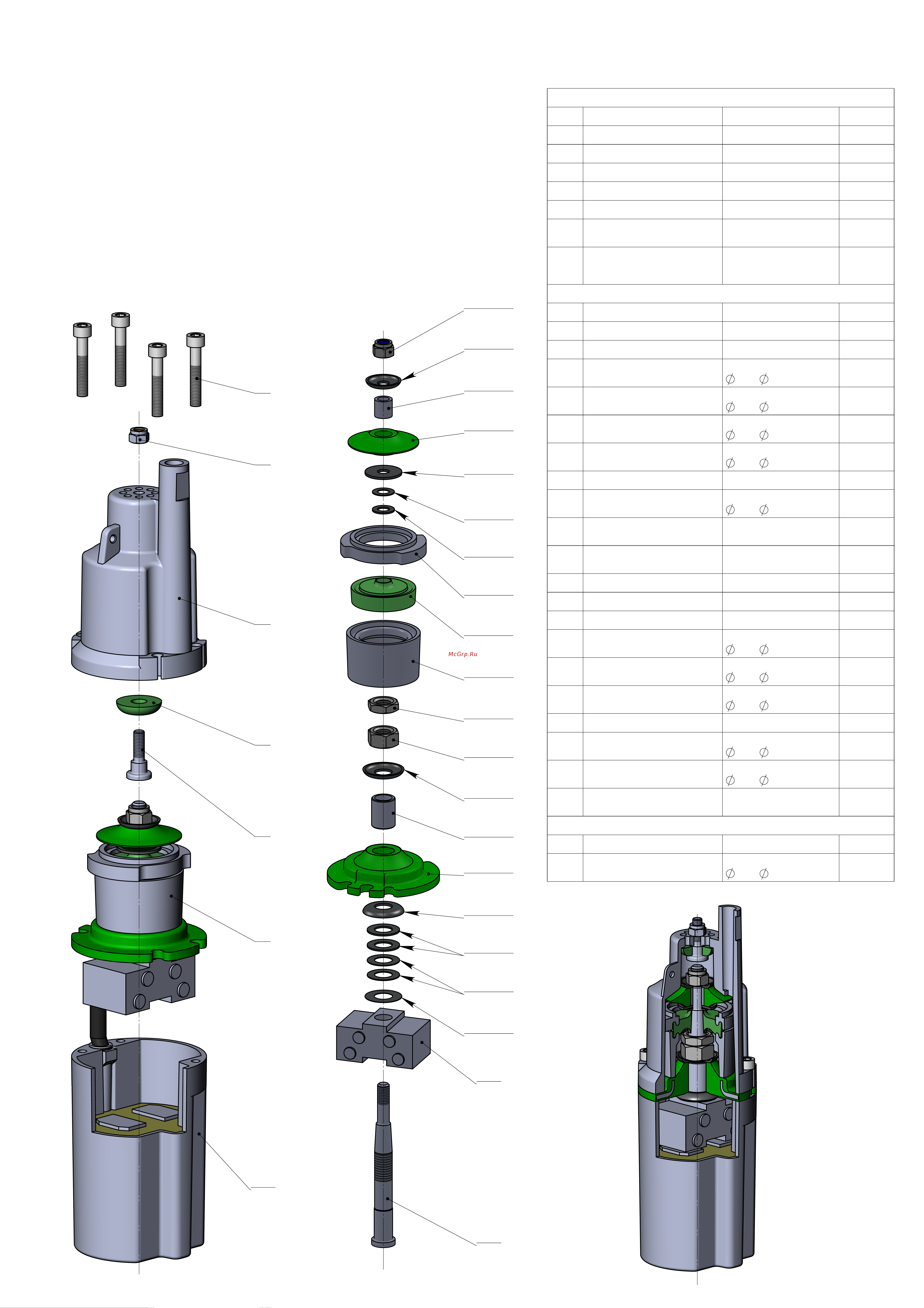

Схема сборки

Вибратора

8

9

10

11

12

13

14

15

13

16

17

18

19

20

21

22

23

24

25

26

27

Схема сборки электронасоса

Малыш-3

Схема сборки Малыш-3

Поз.

Обозначение

Название

Кол.

1 54ТНП.020.000

Электропривод

1

2 54ТНП.010.000

Вибратор

1

3

ТИБЛ.758153.001

Винт клапана

1

4 54ТНП.000.001

Клапан

1

5 54ТНП.000.002

Корпус насоса

1

6

Гайка М6 (самоконтр.)

ГОСТ Р 50273-92

1

7

Винт М6х35

(с внутр. шестигр.)

ГОСТ 11738-84

4

Схема сборки Вибратора

Поз.

Обозначение

Название

Кол.

8 54ТНП.010.007

Шток

1

9 54ТНП.010.020

Якорь

1

10 70ТНП.020.012А

Шайба

25 х

12,5 х0,25

2

(Наиб. кол.)

11 70ТНП.020.011-01

Шайба

22 х

12,2 х0,5

2

(Наиб. кол.)

12 70ТНП.020.011-05

Шайба

22 х

12,2 х1,0

3

(Наиб. кол.)

13 70ТНП.020.006-01

Шайба тарельчатая

28 х

12,2 х1,5

2

14 54ТНП.010.010

Амортизатор

1

15 54ТНП.010.001

Втулка амортизатора

16 х

12 х 20

1

16

Гайка М12х1,25

ГОСТ 5915-70

1

17

Гайка М12х1,25

ГОСТ 5929-70

1

18 54ТНП.010.004

Муфта

1

19 54ТНП.010.003

Диафрагма

1

20 54ТНП.010.006

Упор

1

21 70ТНП.020.011А-04

Шайба

15 х

8,0 х1,0

3

(Наиб. кол.)

22 70ТНП.020.011А

Шайба

15 х

8,0 х0,5

3

(Наиб. кол.)

23 70ТНП.020.011А-02

Шайба

25 х

8,2 х1,5

1

24 54ТНП.010.005

Поршень

1

25 70ТНП.020.008-01

Втулка

12 х

8,0 х12

1

26 70ТНП.020.006

Шайба тарельчатая

24 х

8,2 х1,5

1

27

Гайка М8 (самоконтр.)

ГОСТ Р 50273-92

1

Электропривод

54ТНП.020.004

Трубка защитная

1

54ТНП.020.005

Шайба

13 х

9,0 х1,0

1
