3. ПОРЯДОК МОНТАЖА И ЭКСПЛУАТАЦИИ

Изделие устанавливается в распределительный щиток на стандарт-

ную DIN-рейку шириной 35 мм.

Во избежание наводок, ложных срабатываний, неправильного функ-

ционирования реле не прокладывать питающие проводники реле со-

вместно с силовой проводкой. При необходимости использовать за-

щищенный кабель.

Контактные зажимы реле позволяют присоединение медных или

алюминиевых проводников сечением не более 4 мм

. Перед присо-

единением многожильных проводников, их необходимо оконцевать

наконечником или гильзой при помощи соответствующего инстру-

мента.

Полный заряд встроенный литиевый аккумулятор наберет в тече-

ние 24 часов с момента включения таймера.

Подключить проводники питания на клеммы таймера L и N. Выход-

ные нормально открытие контакты таймера (клемма 18, 28 – нормаль-

но открытый; 16, 26 – нормально закрытый; 15, 25 – общий) подключа-

ются в разрыв фазного провода питания двух групп нагрузки или в

разрыв проводника питания исполнительного элемента коммутаци-

онного аппарата, например катушки управления контактора.

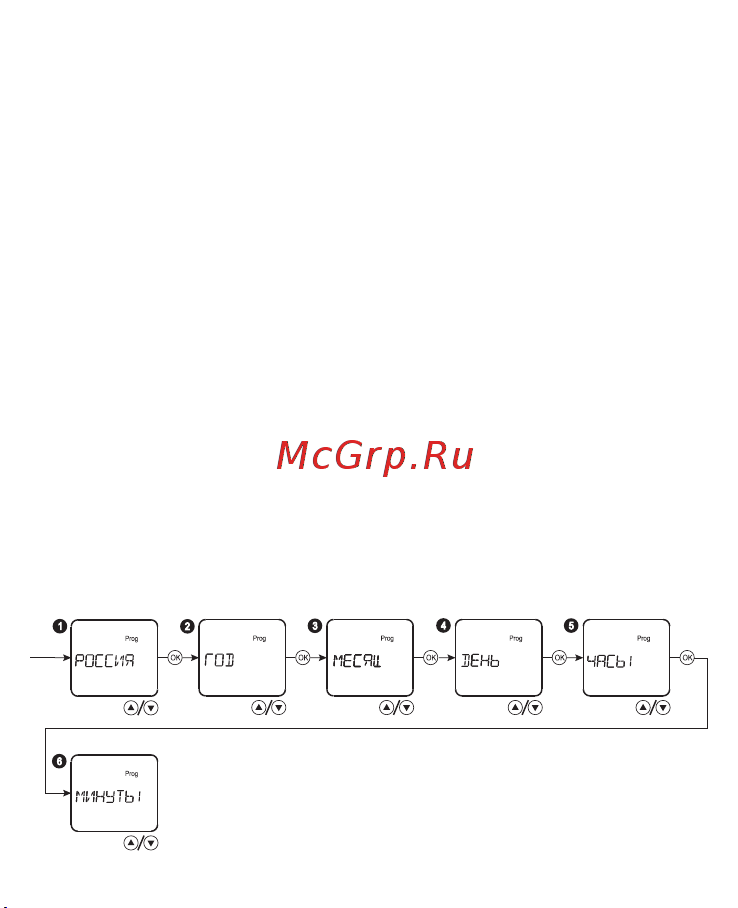

3. 1 НАСТРОЙКА И ПРОГРАММИРОВАНИЕ

Первичные настройки:

При первом включении (или после сброса

настроек) таймера имеется возможность,

оперируя кнопками «▲▼» и «ОК», произвести

настройки языка, даты и времени.
