Контроллер

AquaBast Float

Установка

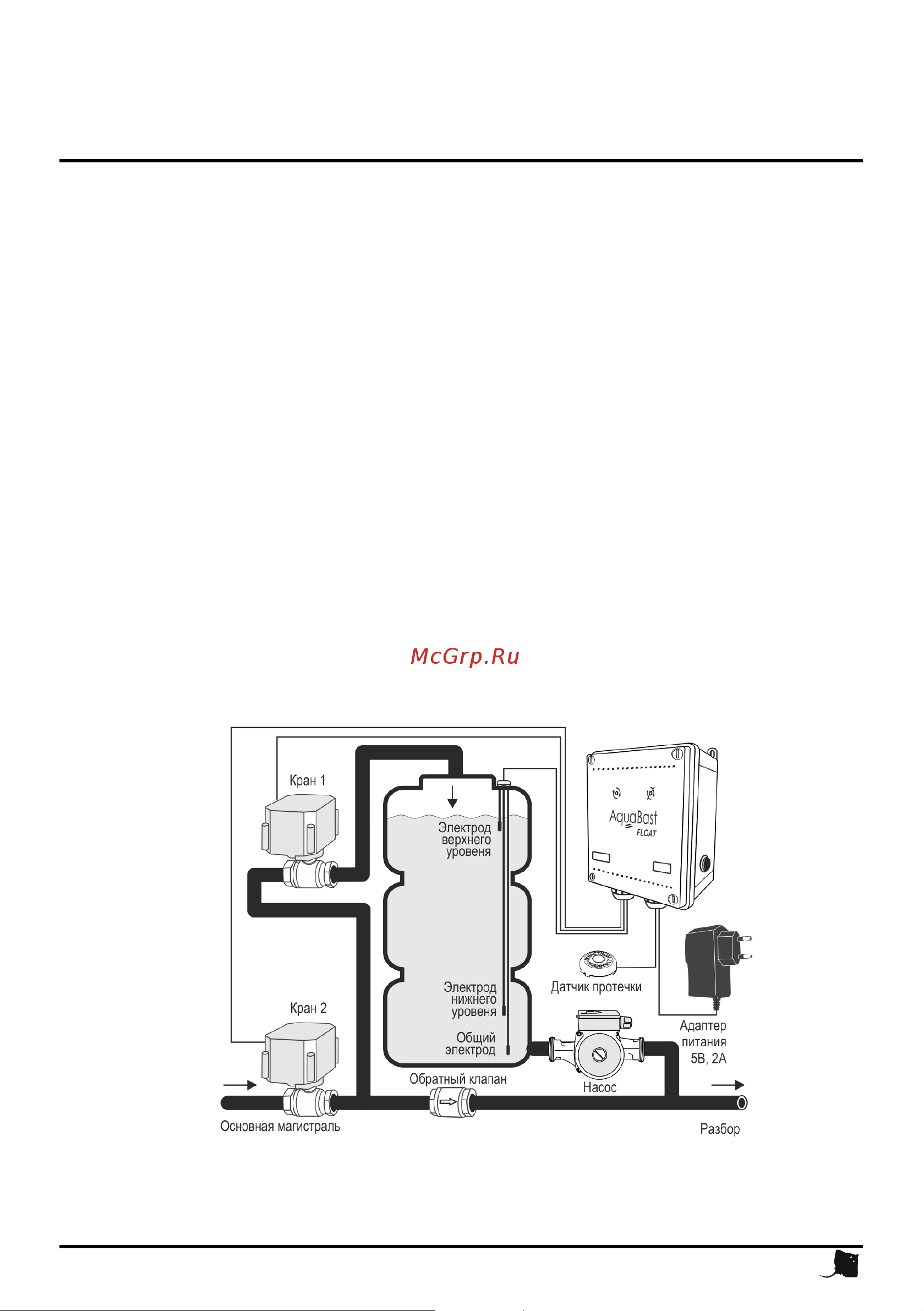

Подключение изделия следует выполнять в следующей последовательности (см.

рис.3):

 установить электроуправляемый КРАН 1 для контроля уровня воды в

резервном баке. Рекомендуемое место установки после механических

запорных кранов;

 (не входит в комплект) установить электроуправляемый КРАН 2 на входе

основной магистрали. Рекомендуемое место установки после

механических запорных кранов;

 установить электроды датчика уровня воды в накопительную ёмкость;

 разместить датчик протечки в месте возможного скопления воды;

 с помощью разъёмных колодок подключить датчик уровня (КРАСНЫЙ –

ДВ; СИНИЙ – ДН; ЖЁЛТЫЙ – ДЗ), датчик протечки (без распиновки),

электроуправляемые краны (КРАСНЫЙ – ОТКРЫТО; СИНИЙ – ЗАКРЫТО;

ЖЁЛТЫЙ – ОБЩИЙ) и адаптер питания 5В 2А (плюс - черный с серой

меткой; минус - чёрный) к контроллеру согласно рис.1;

 установить джампер транспортировки АКБ на 2 верхних контакта (рис.1);

 подать сетевое питание

УСТАНОВКА
