При пуске (останове) секундомера коммутацией «сухих» электрических

контактов подключите эти контакты к соответствующему входу секундоме-

ра.

При пуске (останове) секундомера фронтом постоянного электрическо-

го напряжения или появлением переменного напряжения подключите ис-

точник напряжения к соответствующему входу секундомера.

При пуске (останове) секундомера фронтом постоянного электрическо-

го напряжения обратите внимание на полярность. Штекер « » должен быть

подключен к отрицательному полюсу управляющего напряжения.

При пуске (останове) секундомера коммутацией электрических контак-

тов или переменным напряжением полярность штекеров роли не играют.

Для управления секундомером рекомендуется использовать цепи галь-

ванически развязанные между собой. В случае использования цепей управ-

ления, имеющих общий провод, его следует подключать к штекеру с марки-

ровкой « ». Не допускается использование в качестве управляющих двух

различных источников напряжения с общим «+».

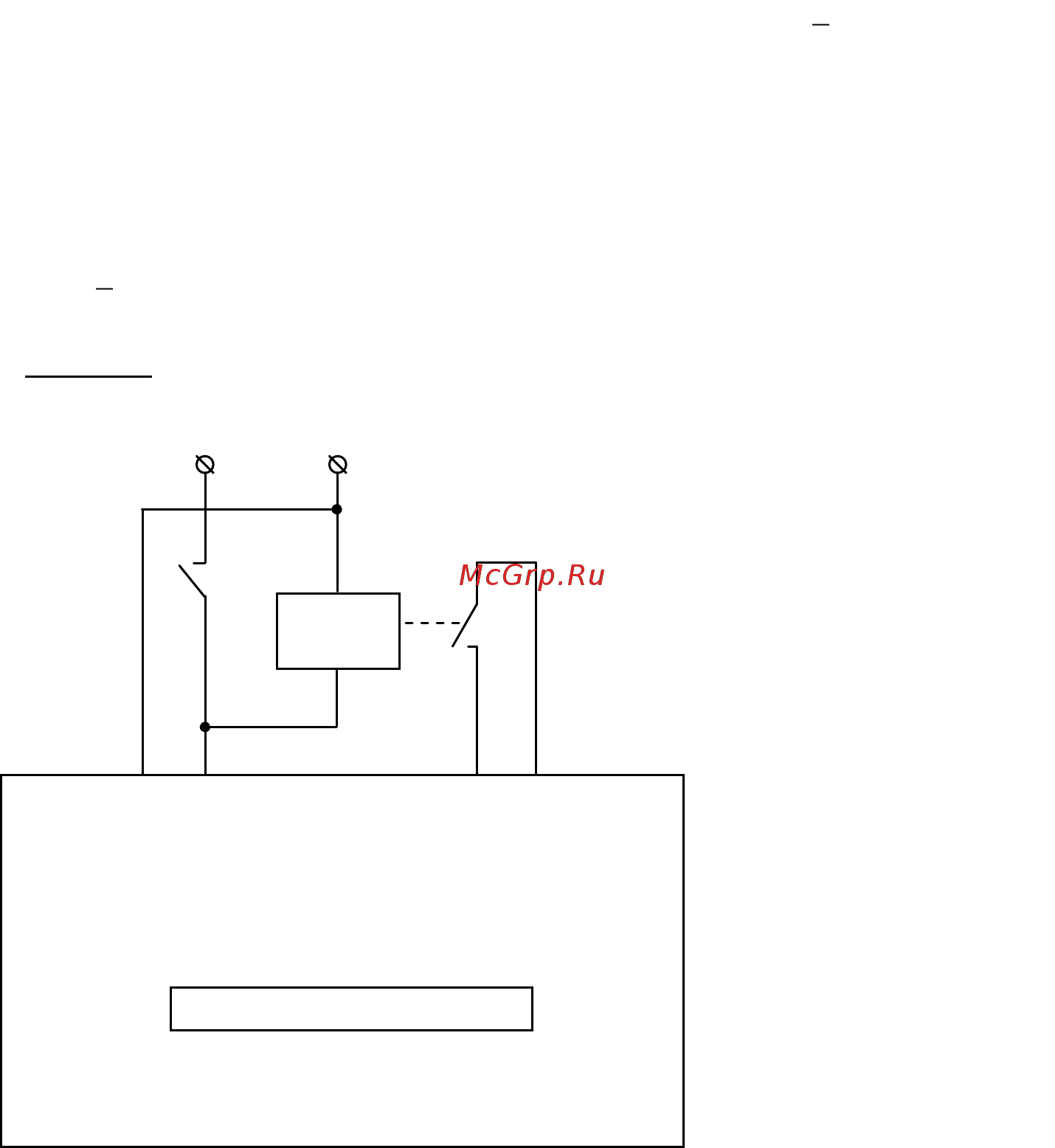

Пример. Подключение секундомера при измерении времени срабаты-

вания электромагнитного реле.

При питании секундомера от сети подсоедините к гнезду «БП» блок

питания, включите блок питания в сеть.

При питании секундомера от встроенного аккумулятора включите пере-

SB1

К1 – испытуемое реле,

К1.1 – нормально разомк-

нутые контакты реле,

SB1 – выключатель, ком-

мутирующий напряжение

на обмотку реле

При замыкании переклю-

чателя SB1 происходит

срабатывание реле К1.

Напряжение U приклады-

вается к входу «ПУСК»

секундомера и начинается

отсчет времени. После

замыкания контактов К1.1

счет прекращается.

К1

К1.1

«ПУСК»

«СТОП»

СЕКУНДОМЕР «СЧЕТ-2»
