1. НАЗНАЧЕНИЕ

1.1. Штангенциркуль с индикацией результатов измерений на

жидкокристаллическом цифровом дисплее, предназначен для

измерения внутренних размеров, интервалов, абсолютным методом

для деталей, имеющих профиль в виде канавок.

1.2.Внутренние измерения канавок производятся с помощью нижних

губок.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Штангенциркули для измерения внутренних канавок с индикацией

результатов измерений на жидкокристаллическом цифровом дисплее

изготавливаются из нержавеющей стали, с дюймовой и метрической шкалой.

Штангенциркуль изготавливается со стопорным винтом. Цена деления 0,01мм.

2.2. Твёрдость измерительных поверхностей не менее 51,5 HRC.

2.3. Дополнительная установка нуля в любом положении позволяет измерять

относительные величины.

2.4. Электронный блок штангенциркуля позволяет облегчить съем показаний,

как в метрической системе единиц измерения, так и в дюймовой с

возможностью вывода данных на компьютер или контроллер АСУТП

рабочего места из электронного блока штангенциркуля по

последовательному интерфейсу RS232 (СОМ - порт).

2.5. Элемент питания: Литиевая батарейка 3V CR 2032, потребляемый ток – 18

мкА.

Повторяемость измерений – 0,01мм.

Исполнение по классу защиты IP65.

Технические характеристики штангенциркулей приведены в таблице 1.

Таблица 1

Пределы

измерения, мм

(дюйм)

Длина

губок,

Дискретность

отсчета,

Погрешность

измерений,

Масса,

кг (мм) мм (дюйм) мм (дюйм)

20-170 (0,8-6,8”)

0,01 (0,005”)

±0,03(±0,001

) 0,25

25-225 (1-9”)

0,01 (0,005”)

±0,03(±0,001

) 0,45

30-330 (1,2-13”)

0,01 (0,005”)

±0,03(±0,001

) 0,7

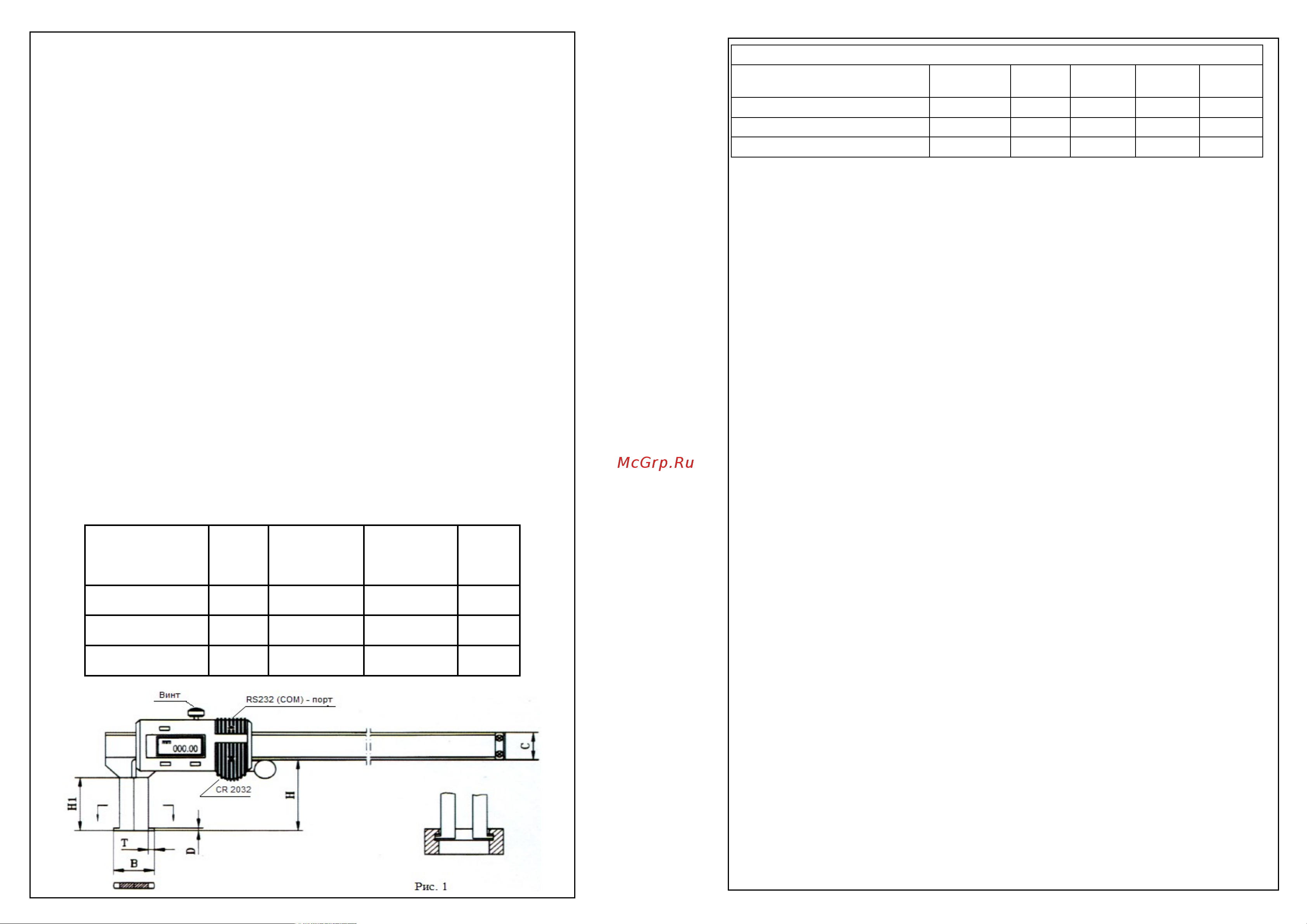

Параметры измерительных поверхностей (Рис.1)

Пределы измерений,

(мм/in) H1 (мм) В (мм) С (мм D (мм) T (мм)

20-170 (0,8-6,8”)

25,0 20,0 16,0 1.0 3,0

25-225 (1-9”)

35,0 25,0 16,0 1.0 4,0

30-330 (1,2-13”)

45,0 30,0 17,0 1.5 5,0

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1. Температура рабочего пространства в процессе измерения должна

быть (20±15)˚С.

3.2. Относительная влажность воздуха - не более 80% при температуре

20˚С.

3.3. Содержание в окружающей среде агрессивных газов и паров не

допускается.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Штангенциркуль имеет две шкалы: метрическую и дюймовую.

Фиксация рамки производится при помощи стопорного винта. Плавное

перемещение рамки обеспечивается пружиной, расположенной внутри

рамки.

4.2. Измерение с помощью штангенциркуля различных элементов

конструкции проводят следующим образом:

при ослабленном стопорном винте, вращение ролика, рамку с

жидкокристаллическим индикатором перемещают по штанге, приводят

в соприкосновение с поверхностями измеряемых деталей

измерительные поверхности штанги и рамки или соединенного с

рамкой измерительного стержня. В этом положении необходимо

застопорить рамку винтом и снять отсчет с жидкокристаллического

индикатора прибора, или нажав на кнопку передачи данных, передать

данные об измеренной величине в компьютер по интерфейсу RS232.

5. КОМПЛЕКТНОСТЬ

В комплект входят:

- штангенциркуль;

- футляр;

- паспорт.

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Во избежание травматизма необходимо осторожно обращаться с

острыми губками, не проводить измерения на ходу станка, при

движении режущего инструмента и при вращении измеряемой детали.
