РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
PRODIGIT MARKER
Электронный уровень
adainstruments.com
ПРИМЕНЕНИЕ:
Контроль и измерение угла наклона любой поверхности. Применяется в
деревообрабатывающей промышленности (особенно в изготовлении ме-
бели) для точного углового распила; в авторемонтной и автомобильной
промышленности, столярных работах, при установке направляющих для
гипсокартонных конструкций и т.д.
ФУНКЦИИ:
─ Относительное/абсолютное измерение угла в любом положении.
─ Фиксирование результата на дисплее.
─ Встроенные магниты для удержания на металлической поверхности.
─ Измерение наклона в градусах и процентах
─
Автоматическое отключение дисплей через 30 сек, дисплей через 3 мин.
─
Маленький размер, удобно носить с другими измерительными ин-
струментами.
─ Два встроенных лазерных указателя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения............... 4х90°
Разрешение................................. 0.05°
Точность....................................... ±0.2°
Батарея......................................... литиевый аккумулятор, 3,7В
Рабочая температура.............. -10°С ~+50°С
Размеры........................................ 61х61х32 мм
Лазерные излучатели ..............635нм
Класс лазера................................ Класс 2, <1мВт

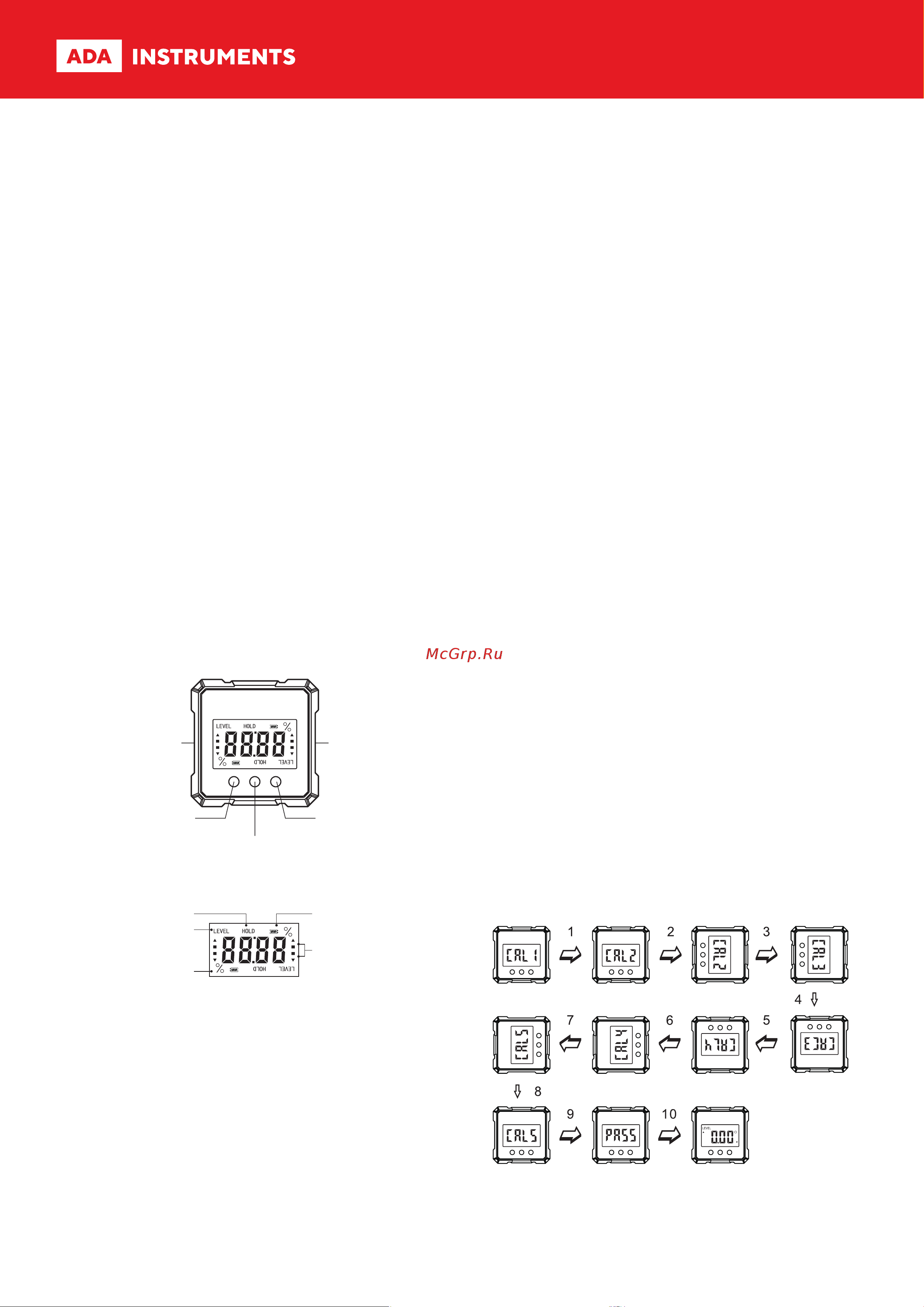

УСТРОЙСТВО
ЗАРЯД АККУМУЛЯТОРА
Угломер работает от встроенного литиевого аккумулятора. Уровень
заряда аккумулятора отображается на дисплее . Мигающий индикатор (4)
без внутренних сегментов обозначает низкий уровень заряда. Для заряда
подключите зарядное устройство через кабель USB тип-С к разъему на
задней крышке угломера. При полном заряде индикатор (4) не мигает, все
сегменты заполнены.
ВНИМАНИЕ! Не используйте зарядное устройство с выходным
напряжением более 5 В. Более высокое напряжение выведет
устройство из строя.
РАБОТА С УРОВНЕМ
1. Чтобы включить прибор, нажмите кнопку «ON/OFF». На дисплее
отобразится абсолютное измерение. В этом режиме на дисплее
отображается «Level». Нажмите кнопку «ON/OFF» еще раз, чтобы
выключить прибор.
2. Если приподнять левую сторону, то в левой части дисплея появляется
стрелка вверх, а в правой части дисплея стрелка вниз. Это означает, что
левая сторона выше правой.
3. Измерение относительных углов. Установите инструмент на
поверхность, от которой необходимо измерить относительный угол, и
нажмите кнопку «ZERO». На дисплее отобразится 0. «Level» при этом не
отображается. Затем установите угломер на следующую поверхность. На
дисплее отобразится значение относительного угла.
4. Коротко нажмите на кнопку «Hold/Tilt%», что бы зафиксировать
значение на дисплее. Для продолжения измерений повторите короткое
нажатие «Hold/Tilt%».
5. Нажмите и удерживайте кнопку «Hold/Tilt%» больше 2 секунд , чтобы
измерить наклон в процентах. Для измерений угла в градусах нажмите и
удерживайте кнопку «Hold/Tilt%» больше 2 секунд.
6. Для отметки уровня на расстоянии от угломера используйте лазерные
линии. Линии можно использовать только для отметок на вертикальных
поверхностях (например стенах), к которым приложен уровень. Для
включения, выключения и выбора лазерных линий нажмите кнопку
«ON/OFF»: правая линия, левая линия, обе линии. Приложите угломер
к вертикальной поверхности и поворачивайте его на нужный угол,
ориентируясь на показания дисплея. Отметьте уклон на расстоянии по
лазерным линиям на вертикальной поверхности.
7. Магниты с четырех сторон инструмента позволяют прикрепить прибор
к металлическому измеряемому объекту.
8. При отклонении прибора от вертикального положения более 45
градусов на экране отображается “Err”. Верните прибор в вертикальное
положение.
КАЛИБРОВКА
1. Для включения режима калибровки на выключенном приборе нажмите
и удерживайте кнопку ZERO, а затем нажмите и удерживайте кнопку ON/
OFF. Активируется режим калибровки и на дисплее отобразится «CAL
1». Положите прибор на гладкую ровную поверхность как показано на
рисунке.
2. Через 10 секунд нажмите кнопку ZERO один раз. На дисплее отобразится
«CAL2». Поверните прибор на 90 градусов по часовой стрелке (вправо) и
установите его на правую грань относительно дисплея.
3. Через 10 секунд нажмите кнопку ZERO один раз. На дисплее отобразится
«CAL3». Поверните прибор на 90 градусов по часовой стрелке (вправо) и
установите его на верхнюю грань относительно дисплея.
4. Через 10 секунд нажмите кнопку ZERO один раз. На дисплее отобразится
«CAL4». Поверните прибор на 90 градусов по часовой стрелке (вправо) и
установите его на левую грань относительно дисплея.
5. Через 10 секунд нажмите кнопку ZERO один раз. На дисплее отобразится
«CAL5». Поверните прибор на 90 градусов по часовой стрелке (вправо) и
установите его на нижнюю грань относительно дисплея.
6. Через 10 секунд нажмите кнопку ZERO один раз. На дисплее отобразится
«PASS» и через некоторое время «0.00°». Калибровка закончена.
1. 10 сек. нажать ZERO
2. Переставить угломер
3. 10 сек. нажать ZERO
4. Переставить угломер
5. 10 сек. нажать ZERO
6. Переставить угломер
7. 10 сек. нажать ZERO
8. Переставить угломер
9. 10 сек. нажать ZERO
10. Калибровка закончена
1. Лазерная линия 1. Лазерная линия
2. BKЛ/ВЫКЛ прибора/
лазерных линий
4. Относительный угол
3. Удержание результата
Переключение единиц
измерения
1. Единицы измерения
5. Направление наклона
4. Уровень
заряда батареи
2. Режим уровня
3. Удержание результата
