1. НАЗНАЧЕНИЕ

ИЗДЕЛИЯ

Насос испытательный электрический Zitrek DSY-3/6-60 предназначен для проведения

гидравлических испытаний и опрессовки различных емкостей и систем трубопроводов,

включая запорно-регулирующую арматуру, после выполнения монтажных или

ремонтных работ. Насос может применяться в качестве гидропривода различных

устройств (домкратов, гидроцилиндров, струбцин, не имеющих собственного привода).

Для точных гидравлических испытаний может применяться технический манометр с

необходимым классом точности и пределом измерения давления (поставляется по

дополнительному заказу).

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальное давление рабочей жидкости, бар (кгс/см

).......................................60

Тип привода.........................................................................................электрический

Напряжение питания, В........................................................................................220

Мощность двигателя, Вт.......................................................................................400

Производительность, л/мин ………………………………………………………3/6

Рабочая жидкость...............................................................вода, масло минеральное

Рабочая температура, ºС............................................................................от 5 до 80

Присоединительная резьба нагнетательного трубопровода...............................G 1/2''

Габаритные размеры, мм...................................................................... 400 300290

Масса, кг, не более.................................................................................................16

3. КОМПЛЕКТ ПОСТАВКИ

3.1. Насос испытательный электрический Zitrek DSY-3/6-60 в сборе – 1шт.

3.2. Всасывающий фильтр – 1шт.

3.3. Шланг – 3шт.

3.4. Манометр (для контроля давления,входит в состав изделия) – 1шт.

3.5. Паспорт с техническим описанием и инструкцией по эксплуатации – 1шт.

3.6. Упаковочная тара из пластика (может использоваться как бак) – 1шт.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

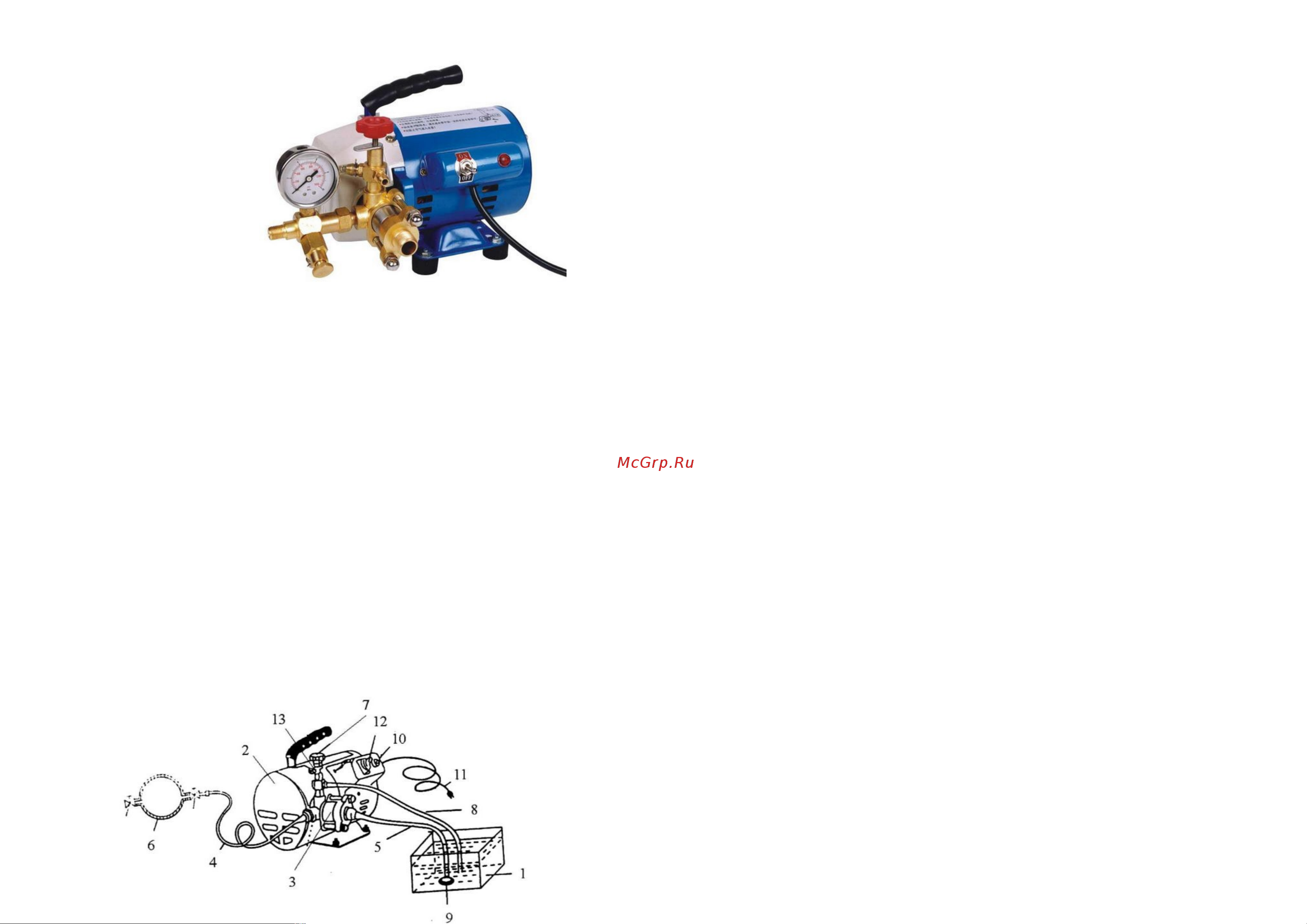

4.1. Насос испытательный электрический Zitrek DSY-3/6-60 (см. рис.1) состоит из бака 1

(упаковочная тара или любая подходящая чистая емкость), электронасоса 2,

нагнетательного трубопровода (подающего шланга) 4 с поршневой группой 3,

предохранительного клапана давления 13, всасывающего шланга 5 с фильтром 9 и

дренажного шланга 8.

Рис. 1

4.2. Принцип работы насоса заключается в том, что электронасосом осуществляется

всасывание рабочей жидкости из бака 1 и подача её на испытываемый объект 6 (по

нагнетательному трубопроводу 4).

5. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

5.1. Подсоединить к электронасосу Zitrek DSY-3/6-60 нагнетательный 4, дренажный 8 и

всасывающий 5 шланги, предварительно подсоединив фильтр 9 к всасывающему

шлангу 5 .

5.2. Наполните бак 1 рабочей жидкостью.

5.3. Во избежание резкого скачка давления при пуске насоса, повернуть вентиль

регулятора давления 7 против часовой стрелки и приоткрыть дренажный вентиль

(находится под штуцером манометра).

5.4. Подсоединить электрический кабель питания 11 к сети переменного тока 220В,

50Гц. Загорается сигнальная лампочка 10 .

5.5. Включить насос, предварительно заполнив всасывающий шланг рабочей жидкостью,

и убедиться, что из дренажного шланга 8 вытекает рабочая жидкость (без пузырьков

воздуха)

ВН И М А Н И Е ! Бак всегда должен быть чистым.

Не допускается попадания брызг рабочей жидкости на электродвигатель.

5.6. Закрыть дренажный вентиль и установить требуемое давление (осуществляется

поворотом вентиля регулятора давления 7 по часовой стрелке).

5.7. По окончанию гидравлических испытаний выключить насос, отсоединить шнур

электропитания и плавно сбросить давление рабочей жидкости, открыв дренажный

вентиль. Рабочая жидкость должна вытечь из гидросистемы насоса через дренажный

шланг обратно в бак.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1. Не допускайте загрязнение насоса и рабочей жидкости.

6.2. Проверяйте и периодически очищайте заборный фильтр 9.

6.3. После работы на воде слейте рабочую жидкость, прокачайте вхолостую и затем

закачайте в рабочую полость электронасоса минеральное масло.

6.4. Работа насоса при температуре ниже 0С не допускается.

7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

7.1. К работе с насосом допускаются лица, изучившие правила обращения с насосом и

прошедшие инструктаж по технике безопасности.

7.2. Насос должен быть заземлен.

7.3. Следите за надежным креплением и исправностью нагнетательной трубопроводной

линии.

7.4. Не работайте с насосом без манометра.

7.5. Контролируйте давление в нагнетательной линии по манометру и не поднимайте

давление выше указанного в паспорте.

7.7. Не производите ремонтные работы гидросистемы при нахождении насоса и

трубопроводной линий под давлением.
