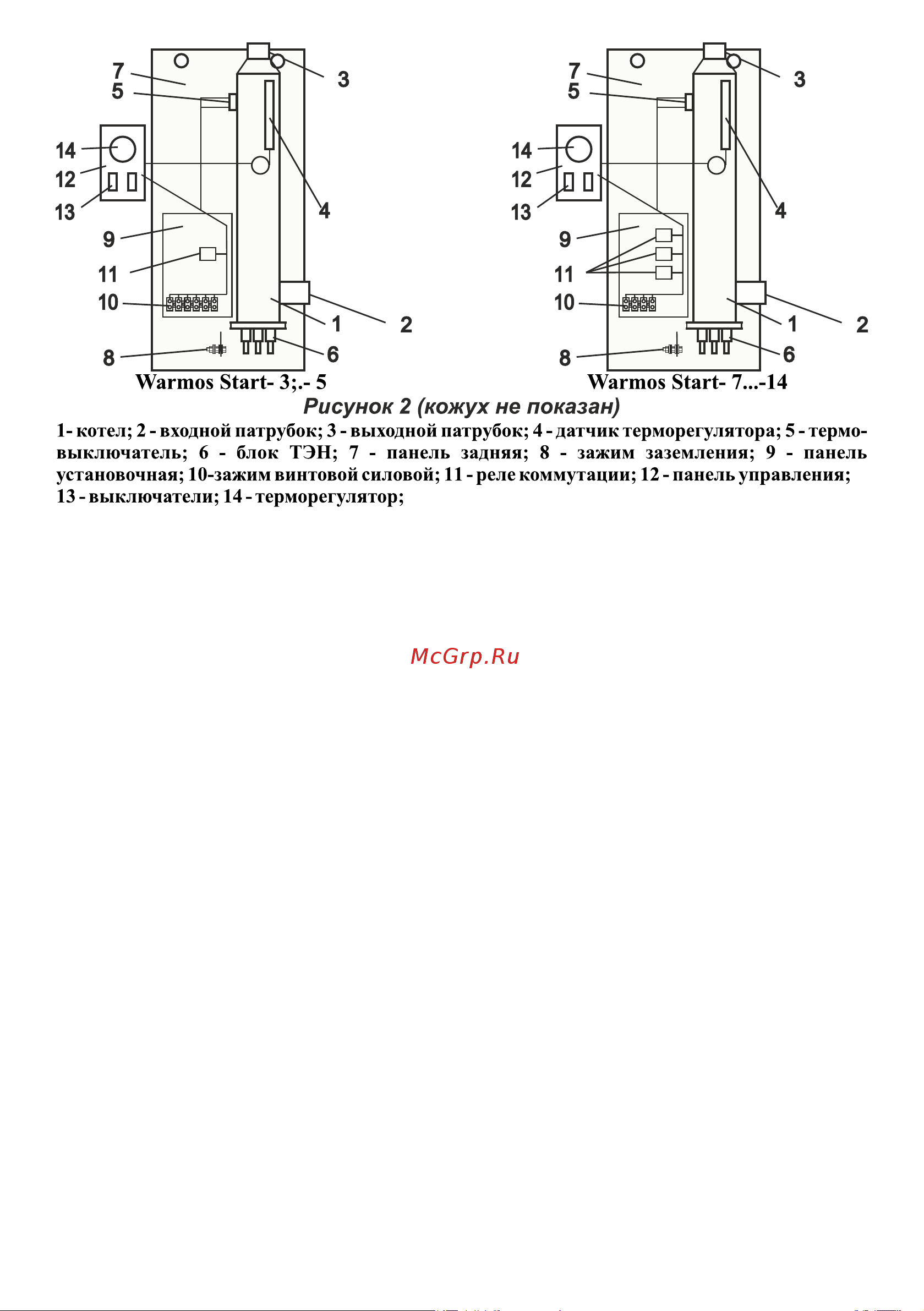

4.3 Приборы Warmos Start в соответствии с рис. 2 состоят из

следующих основных частей:

- котла (1) с входным (2) и выходным (3) патрубками G1 наружн.,

д а т ч и к о м т е р м о р е г у л я т о р а ( 4 ) , а в а р и й н ы м с а м о в о з в р а т н ы м

термовыключателем (5), отключающим прибор при 92 С, и блоком ТЭНов (6);

- панели задней (7), с размещенным на ней зажимом заземления (8)

для подключения защитного проводника РЕ;

- панели установочной (9) с размещенными на ней: зажимом

винтовым (10), служащим для подключения внешнего силового кабеля;

реле коммутации (11)

- панели управления (12), с расположенными на ней выключателями

ступеней мощности (13) и терморегулятором (14), служащим для установки

температуры нагрева теплоносителя.

4.4 ТЭНы изготовлены из нержавеющей стали. Уплотнение блока

ТЭНов фланцевое, герметизируется резиновой уплотнительной прокладкой.

4.5 Для уплотнения ввода питающего кабеля прибор имеет гермоввод

(уплотнительную манжету).

4.6 Приборы Warmos Start имеют один блок нагревателей (6),

состоящий из трех ТЭНов равной мощности. ТЭНы в приборах до 9 кВт

включительно расчитаны на работу под напряжением 220 В. Это позволяет

использовать для подключения приборов как однофазное 220В, так и

трехфазное 380В напряжение с использованием схемы подключения «звездой».

ТЭНы приборов мощностью 12 кВт и 14 кВт рассчитаны на

напряжение 380 В. Для их подключения необходима трехфазная сеть с

напряжением 380 В со схемой подключения «треугольником».

4.7 При трёхфазном питании приборы Warmos Start- 3...-5 имеют

возможность подключения на 1/2 мощности (при включении одного выключателя)

или на полную мощность (при включении обоих). При однофазном питании

приборов Warmos Start- 3...-9 , а также при трёхфазном включении приборов Warmos

- 4 -
