Stihl MSE 141 С-Q 14
0458-729-1821-A
4
pyccкий
3 Обзор
3Цепеуловитель
Цепеуловитель останавливает отлетевшую или
порванную пильную цепь.
4Гайка
Гайка служит креплением крышки звездочки на
мотопиле.
5Звездочка
Звездочка служит для привода пильной цепи.
6 Натяжной винт
Натяжной винт служит для регулировки натяжения
цепи.
7 Возвратная кнопка
Возвратная кнопка возвращает в исходное
положение сработавшую защиту от перегрузки.
8 Передний защитный щиток
Передний защитный щиток предохраняет левую руку
от контакта с пильной цепью, служит для
задействования тормоза цепи и автоматически
задействует тормоз цепи при отдаче.
9 Зубчатый упор
Зубчатый упор служит для опоры мотопилы на
дерево во время работы.
10 Направляющая шина
Направляющая шина служит направляющей для
пильной цепи.
11 Пильная цепь
Пильная цепь служит для резания древесины.
12 Трубчатая рукоятка
Трубчатая рукоятка предназначена для
удерживания, направления и ношения мотопилы.
13 Крышка масляного бачка
Крышка масляного бачка закрывает масляный бачок.
14 Стопорная кнопка
Стопорная кнопка разблокирует рычаг
переключения.
15 Рычаг переключения
Рычаг переключения включает и выключает
мотопилу.
16 Рукоятка управления
Рукоятка управления служит для управления,
удерживания и ведения мотопилы.
17 Смотровое окошко
Смотровое окошко служит для контроля запаса
адгезионного масла для пильной цепи.
18 Кабель питания
Кабель питания соединяет мотопилу со штепсельной
вилкой.
19 Штепсельная вилка
Штепсельная вилка соединяет кабель питания с
удлинительным шнуром.
20 Кожух цепи
Кожух цепи защищает от контакта с пильной цепью.
# Заводская табличка с номером изделия

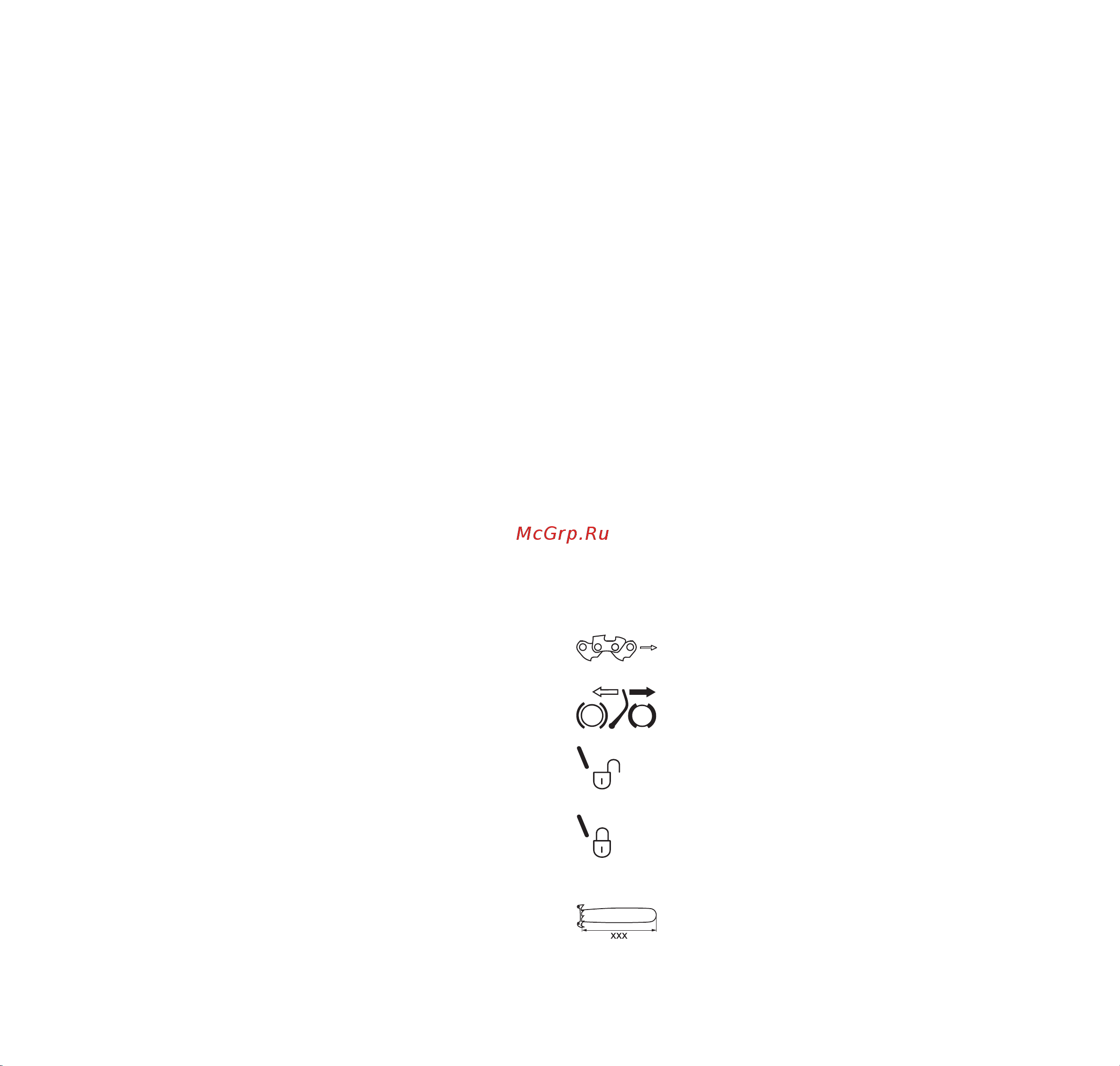

3.2 Символы
Символы, которые могут находиться на мотопиле,
означают следующее:
Данный символ указывает направление
движения пильной цепи.
В этом направлении задействуется и
отпускается тормоз цепи.
В этом положении защитный щиток отпускает
тормоз цепи.
В этом положении защитный щиток задействует
тормоз цепи.
Длина направляющей шины, разрешенной к
использованию.
