5. ПРИНЦИП РАБОТЫ

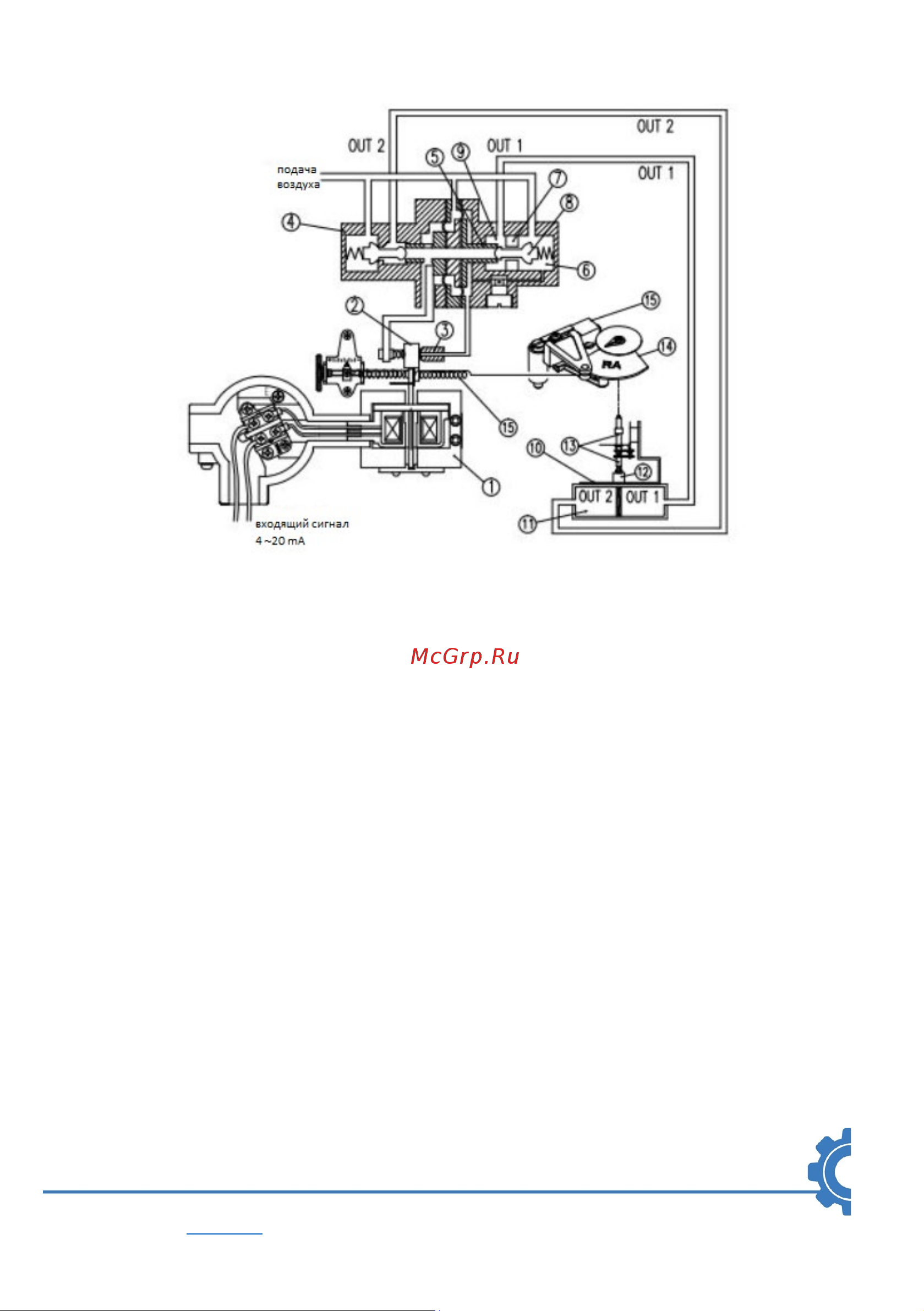

Входным параметром для электропневматического позиционера является величина

электрического тока в цепи катушки электромагнита моментного двигателя 1. При

неизменной величине тока позиционер управляет исполнительным устройством так, чтобы

рычаг обратной связи 13 оставался в неизменном положении. Когда сила входного

электрического тока увеличивается, заслонка 2 перемещается от сопла 3 и давление воздуха

над катушкой 5 внутри пилотного клапана 4 сбрасывается. В результате, катушка 5

перемещается вправо, толкает золотник 8, блокирущий основание 7, и в привод 10 поступает

сжатый воздух под давлением. Когда внутреннее давление камеры привода 11 увеличивается,

толкатель привода 12 опускается, и изменение положения толкателя привода 12 передается

на ползун 14 через рычаг обратной связи 13. Это изменение смещения затем передается на

рычаг обратной связи 15, что ведет к увеличению натяжения пружины 16. Когда сила

натяжения пружины 16 и сила, создаваемая двигателем 1, находятся в равновесии, заслонка 2

возвращается в исходное положение, уменьшая расстояние до сопла 3. Когда объем воздуха,

проходящего через сопло 3 уменьшается, давление воздуха над катушкой 5 увеличивается.

Катушка 5 возвращается в исходное положение, золотник 8 снова блокирует основание 7 и

прекращает подачу сжатого воздуха на привод 10. Таким образом, изменение силы входного

тока приводит к дозированному перемещению исполнительного элемента, причем величина

перемещения пропорциональна изменению величины входящего тока.
