6.1. УСТАНОВКА ПОЗИЦИОНЕРА С ПОМОЩЬЮ КРОНШТЕЙНА

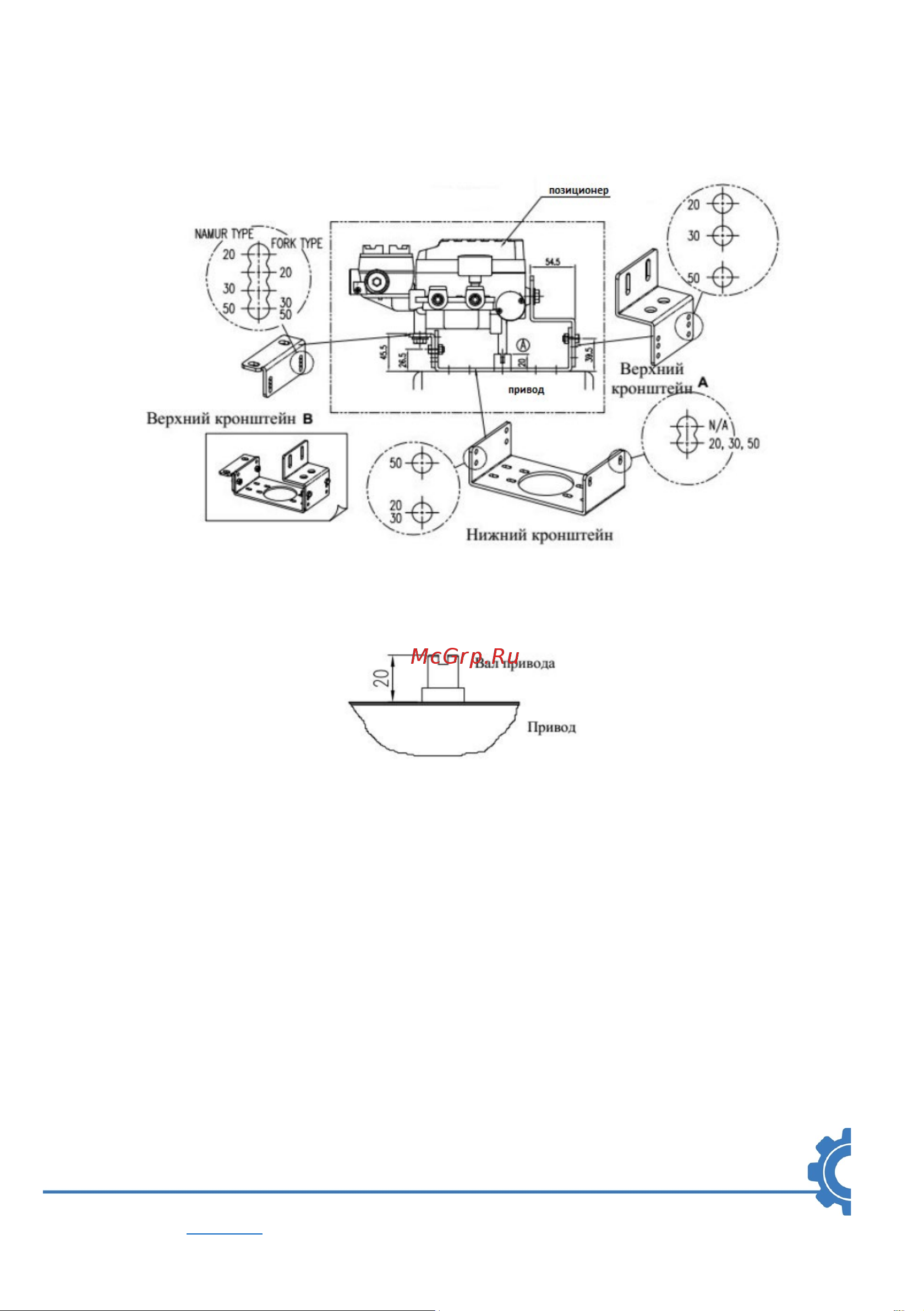

6.1.1. Кронштейн состоит из трех деталей. Применение кронштейна для установки

позиционера допускается при использовании и вилкообразного рычага обратной связи, и

рычага обратной связи стандарта NAMUR.

6.1.2. Высота (H) вала привода делится на 3 типа: 20, 30 и 50 мм. Соберите кронштейн,

используя монтажные отверстия в соответствии с имеющейся высотой вала привода.

Высота вала привода (при H=20 мм)

6.1.3. Подсоедините кронштейн позиционера к кронштейну привода, используя болты с

шестигранной головкой. Для предотвращения раскручивания гайек от вибрации и других

факторов используйте специальные шайбы, гроверы и т.д.

6.1.4. Направление установки кронштейна зависит от конкретных условий эксплуатации, но

обычно монтаж производится, чтобы стороны входа/выхода воздуха у позиционера и привода

совпадали.
