Шаг 3.

Навесьте изделие на крепления, закрепите с помощью винтов и шестигранного

ключа. (Рис.3).

*На корпусе блока управления с 2-х сторон имеются съемные пластиковые

заглушки, чтобы вы могли вывести провод с кабель-вилкой в удобную для

вас сторону.

Внимание! Вторую заглушку снимать запрещено.

При подключении к скрытой проводке (схема 1) пластиковые заглушки снимать не нужно.

Уберите узел подключения

проводов внутрь корпуса

в зону, обозначенную

штрихом на рисунке.

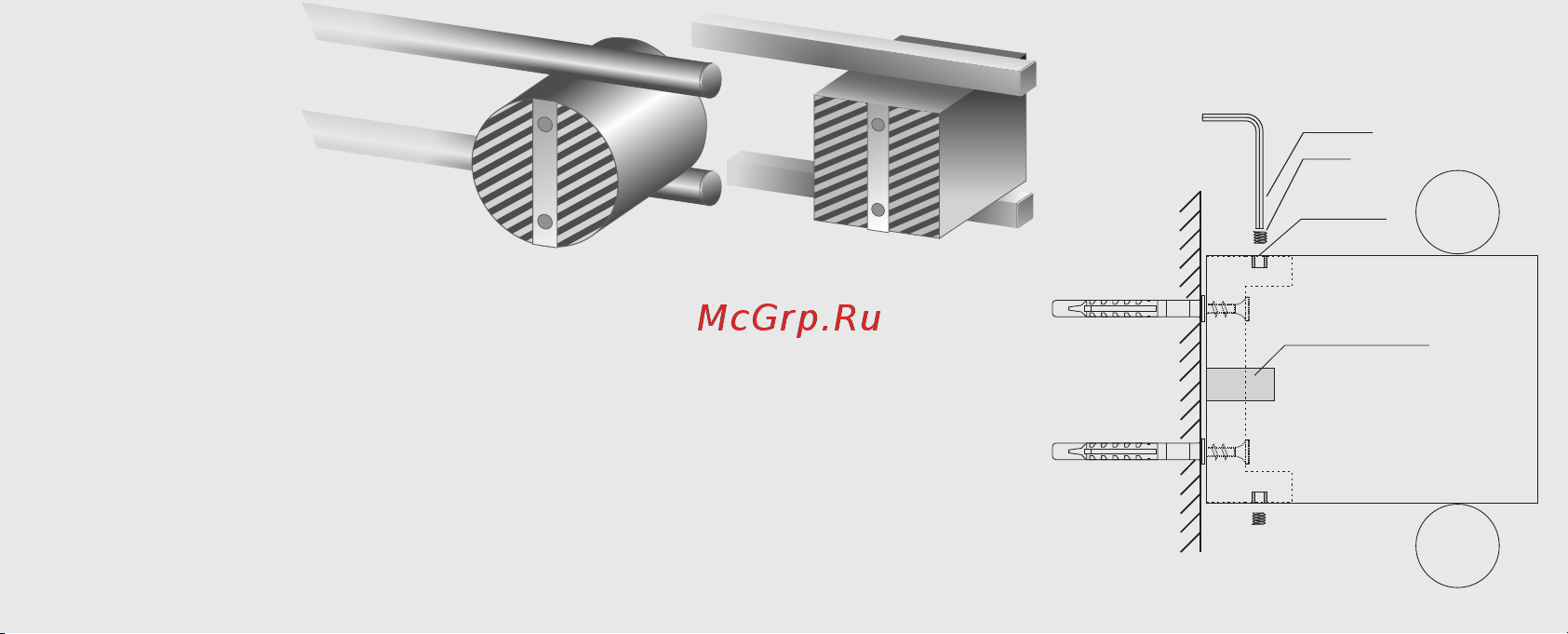

винт

шестигранник

съемная заглушка*

Рис. 3

Монтаж изделия к стене

отверстие

под винт
