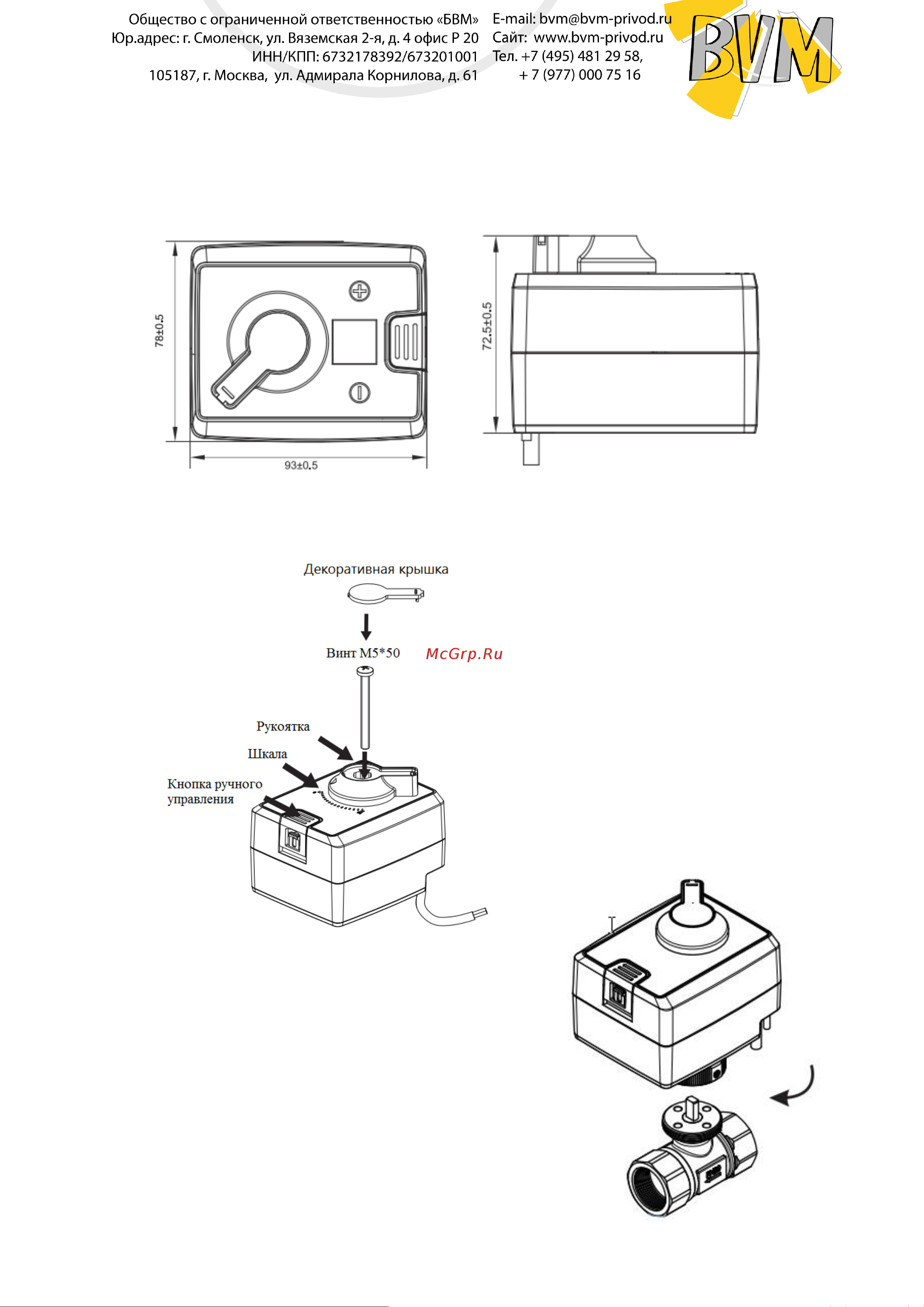

4. Габаритные размеры

5. Установка привода на клапан

Установка на трехходовой клапан КСТ

Снимите декоративную накладку на рукоятке.

Вставите винт через рукоятку и закрепите его с

клапаном с помощью отвертки, предварительно

установив адаптер для клапана КСТ на

электропривод. Совместите вход обратной воды 3-

х ходового клапана с кнопкой ручного управления.

Когда рукоятка указывает на положение «0», вход

обратной воды закрыт, а когда указывает на

положение «90», вход обратной воды открыт.

Установка на двухходовой клапан КРД

Установите адаптер для клапана КРД на

электропривод. Совместите выход клапана с кнопкой

ручного управления, соедините клапан с

электроприводом, закрутите кольцо адаптера с

площадкой клапана как показано на рисунке.
