Переключатель

направления вращения

Отрегулируйте

входной сигнал

Модель регулирует вспомогательный переключатель

Осторожность

Установите направление переключения:

Тип входного напряжения:

Переключатель a Переключатель 01,02 Переключатель 01,03

0-10

10-90°

Короткое замыкание

Разомкнутая цепь

Короткое замыкание

Поверните на L

С увеличением сигнала, привод

вращается против часовой стрелки.

Поверните на R

С увеличением сигнала, привод

вращается по часовой стрелки.

Входной сигнал Y:

0(2)…10В

Входное сопротивление Ri: 1MΩ

Входной сигнал Y:

0(4)…10mA

Входное сопротивление Ri: 500Ω

*В соответствии с требованиями заказчика установите угол переключения.

1. Электропривод не допускается к использованию вне указанной области применения.

2. Корпус оборудования может быть открыт только производителем. Он не содержит компонентов,

которые пользователь может заменить или отремонтировать.

3. Устройство содержит электрические и электронные компоненты и не может быть утилизирован

в качестве домашнего мусора. Должны соблюдаться все местные правила и требования.

Заводская настройка:

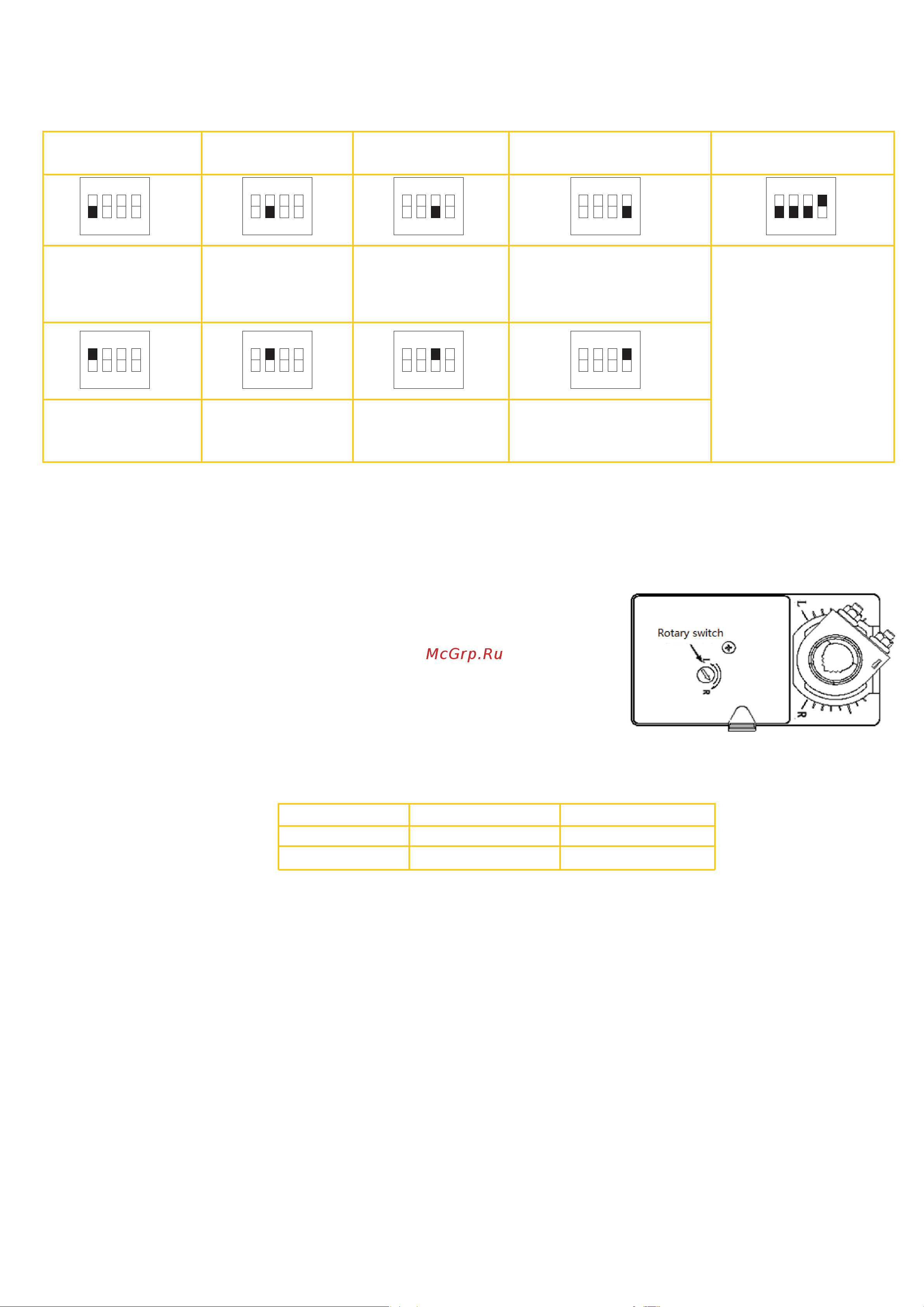

Настройка функций для переключателя S1

№1: Режим сигнала

обратной связи

№2: Управление

пускового сигнала

№3: Режим управ-

ляющего сигнала

№4: Переключатель

направления вращения

Заводская настройка

ВЫКЛ: сигнал

напряжения 0(2)…10В

обратная связь

ВЫКЛ: напряжение

0…10В или

ток 0..20мА Вход

ВЫКЛ: сигнал

напряжения

0(2)…10В Вход

ВЫКЛ: При увеличении

сигнала привод вращается

против часовой стрелки.

ВКЛ: токовый сигнал

0(4)…20 мА

обратная связь

ВКЛ: напряжение

2…10В или

ток 4…20мА Вход

ВКЛ: токовый сигнал

0(4)…20 мА Вход

ВКЛ: При увеличении

сигнала привод вращается

по часовой стрелке.

Вход: 0…10 В

Обратная связь: 0…10 В

При увеличении сигнала

привод вращается

по часовой стрелке

1 3 2 4

1 2 3 4

2 43 1

1 43 2

3 2 1 4

3 41 2

43 2 1
