Технические характеристики

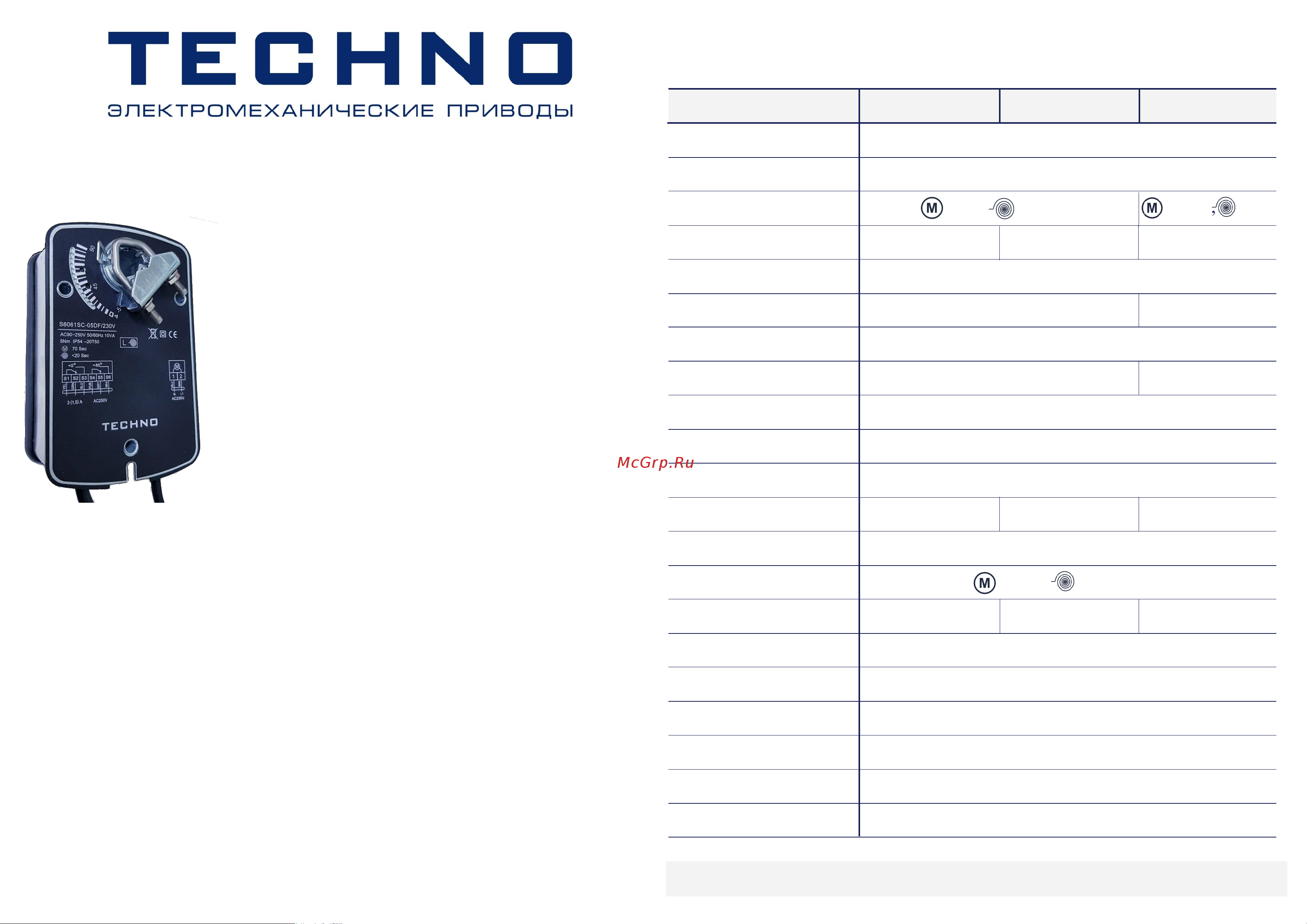

Руководство по эксплуатации для
электропривода серии SC-05
Электропривод с возвратной пружиной для
управления воздушными клапанами
Примечание. Устройство может быть вскрыто только на заводе-
изготовителе. Оно не содержит частей, которые могут быть
переустановлены или отремонтированы потребителями
Особенности серии SC-05:
Крутящий момент 5Нм
Номинальное напряжение 24 В / 230 В
Два вида управления: открыто/закрыто или аналоговое 0(2)~10В
Низкое энергопотребление
Возможность выбрать угол поворота
Универсальный адаптер: размер круглого вала до 16 мм
Опционально два вспомогательных переключателя SPDT*
Без ручного управления
Герметичный корпус соответствует требованиям IР54
Описание:
Приводы TECHNO серии SC-05 с пружинным
возвратом разработаны специально для управ-
ления воздушными клапанами и заслонками
средних размеров, установленных
в системах вентиляции. Привод SC-05 обладает
компактным размерами и гибким управлением.
После отключения питания привод возвращается
в начальное положение при помощи пружины.
Модель
SC-05DN(F)/24V SC-05DN(F)/230V
SC-05AN(F)/24V
Крутящий момент 5Нм
Площадь заслонки до 1м²
Рабочее время 120 сек , 20 сек 75 сек, 20 сек
Энергопитание AC-DC 24В AC 230В AC-DC 24В
Энергопотребление Режим работы: 5Вт, режим ожидания: 2,5Вт
Расчетная мощность 10ВА 7ВА
Масса 1,9кг
Управление открыто/закрыто 0(2)~10В
Направление вращения Определяется стороной монтажа
Угол поворота 0...90° (макс. 95º) / настройка 5...85°
Индикация положения Механический указатель
Переключатели SPDT*
DN– нет, DF– 2 SPDT DN– нет, DF– 2 SPDT AN– нет, AF– 1 SPDT
Срок службы 70000 полных циклов хода штока
Уровень шума 50дБ, 62дБ(A)
Класс защиты III (низкое напряжение) II (всё изолированно) III (низкое напряжение)
Степень защиты IР54
Диаметр вала ○10...16mm □7х7mm….11х11mm
Рабочая температура -30...+50°С
Влажность 5~95% RH без конденсации
Температура хранения -40...+70°С
Сертификация CE и UL873
* SPDT (Single-Pole Double-Throw) –однополюсная группа переключающихся контактов.
