АВЛГ.411152.021 РЭ Меркурий 230. Руководство по эксплуатации
Страница 38 из 43 Версия 08.2021
Приложение Б
(Обязательное)
Схемы подключения счетчика
A
7
8
15 16
5
13
14
3
11
12
1
9
10
2 4 6
B
C
N
ГЕНЕРАТОР
A
B
C
N
НАГРУЗКА

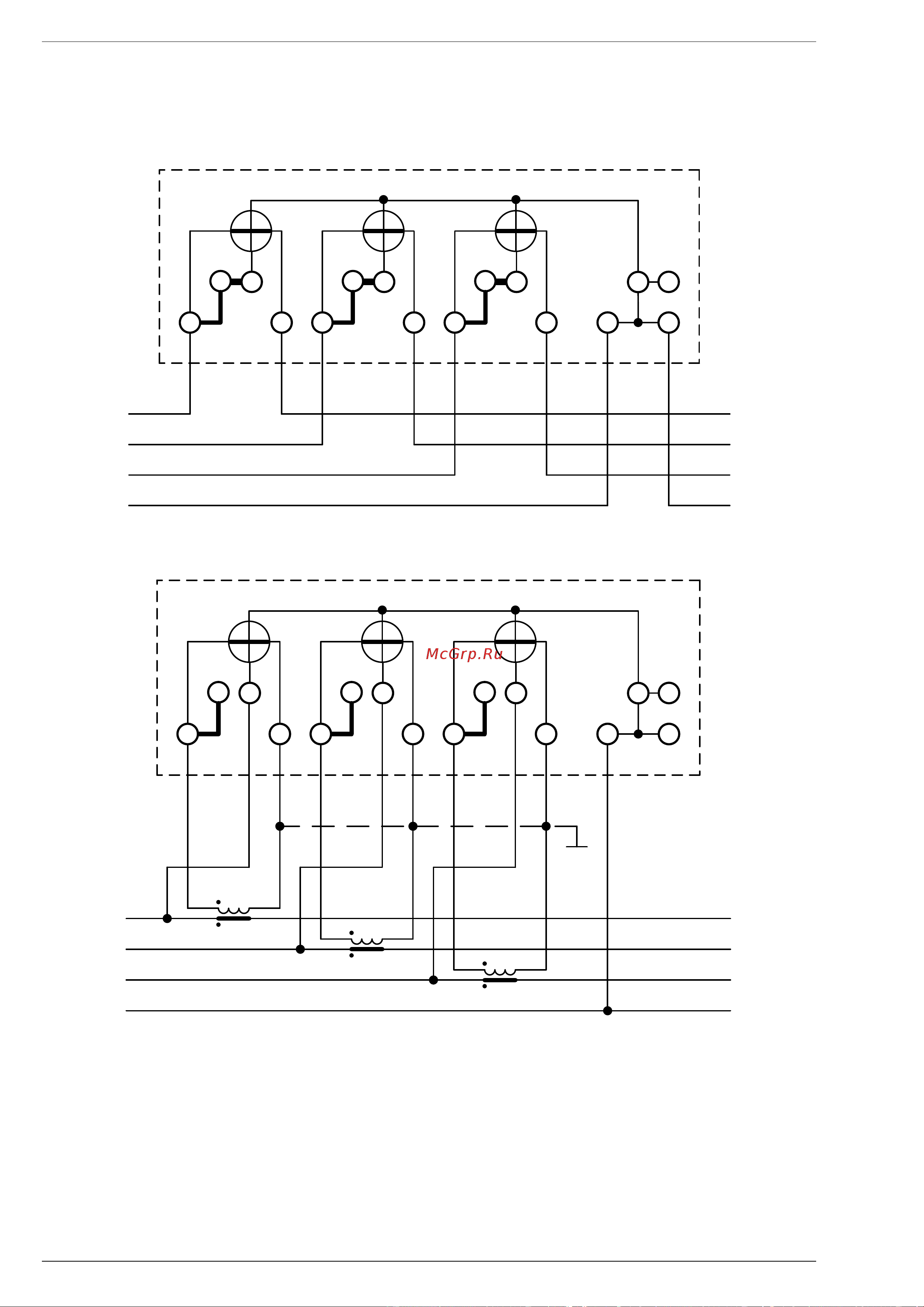

Рисунок Б.1 – Схема прямого подключения
A
7
8
15 16
5
13
14
3
11
12
1
9
10
2 4 6
B
C
N
ГЕНЕРАТОР
A
B
C
N
НАГРУЗКА
ТТ1
ТТ2
ТТ3
Рисунок Б.2 – Схема подключения через три трансформатора тока
