Меркурий 230. Руководство по эксплуатации АВЛГ.411152.021 РЭ
Версия 08.2021 Страница 41 из 43
17
18
19
20
21
22 23
24 25
26
R-
общий «+»
R+ (A+)
А-
А+
общий «+»
ИМП. ВЫХОДЫ
ПИТАНИЕ ИНТЕРФЕЙСА ВХОД ИНТЕРФЕЙСА

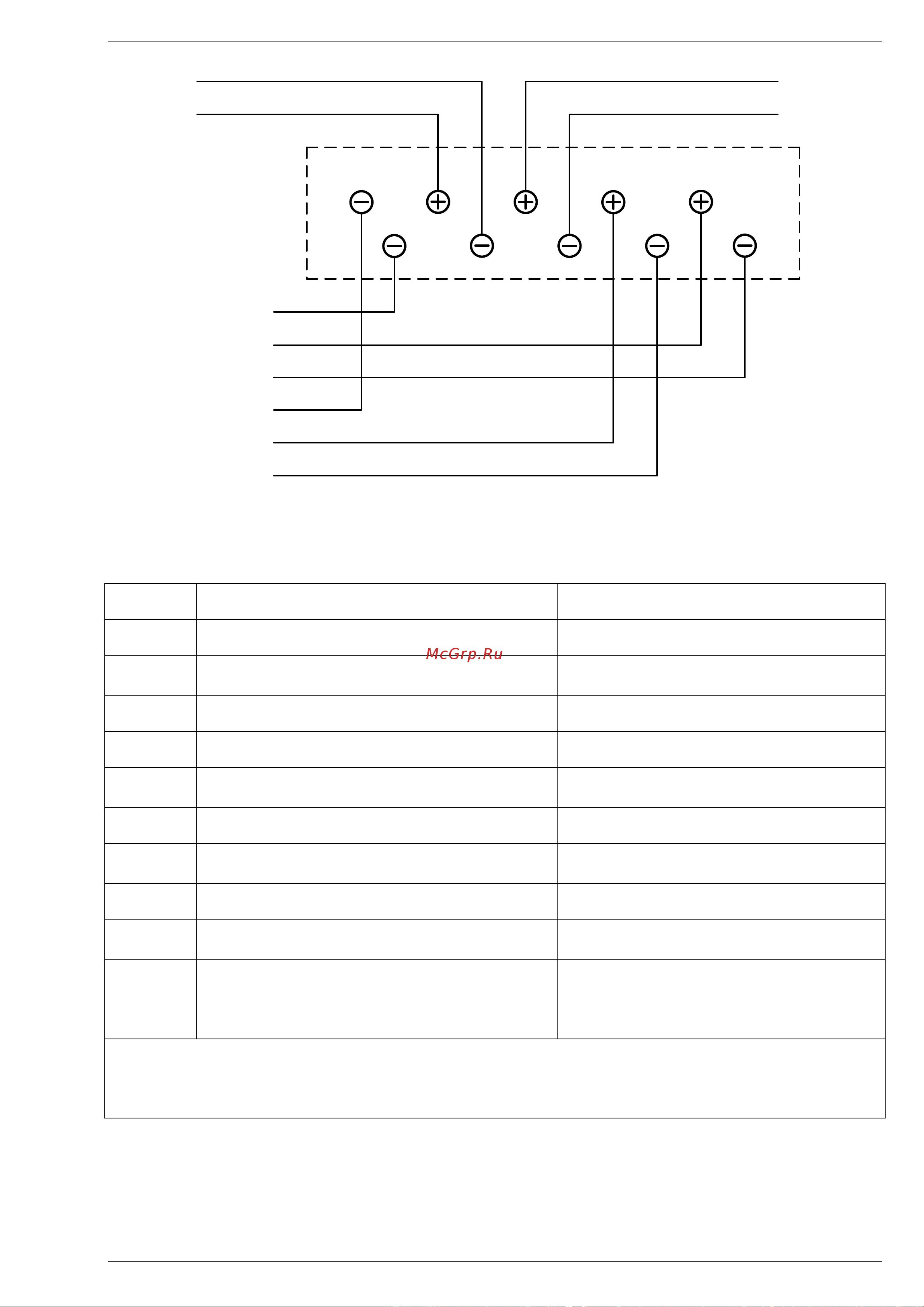

Рисунок Б.8 – Схема подключения интерфейсов
и вспомогательных цепей
Таблица Б.1 – Назначение контактов вспомогательных цепей счетчика
Контакт
Наименование цепи
Примечание
17
«-» импульсного выхода R-
18
Отрицательный вход
внешнего питания интерфейса.
19
«-» вход интерфейса
20
«-» импульсного выхода А+
21
«-» импульсного выхода R+ (А+)
«-» импульсного выхода А+ только для
счетчика «Меркурий 230А»
22
«-» импульсного выхода А-
23
Положительный вход
внешнего питания интерфейса.
24
«+» вход интерфейса
25
«+» импульсного выхода А+ (А-)
«+» импульсного выхода А- только для
счетчика «Меркурий 230АRТ2»
26
«+» импульсного выхода R+ (А+) (R-)
«+» импульсного выхода А+ только для
счетчика «Меркурий 230А»
«+» импульсного выхода R- только для
счетчика «Меркурий 230АRТ2»
Примечания
1 Номинальное напряжение, подаваемое на импульсный выход (контакты «20» и «25»,
«22» и «25», «21» и «26», «17» и «26»), равно 12 В (предельное 24 В)
2 Номинальный ток импульсного выхода 10 мА (предельный 30 мА)
