АВЛГ.411152.021 РЭ Меркурий 230. Руководство по эксплуатации

Страница 40 из 44 Версия 07.2020

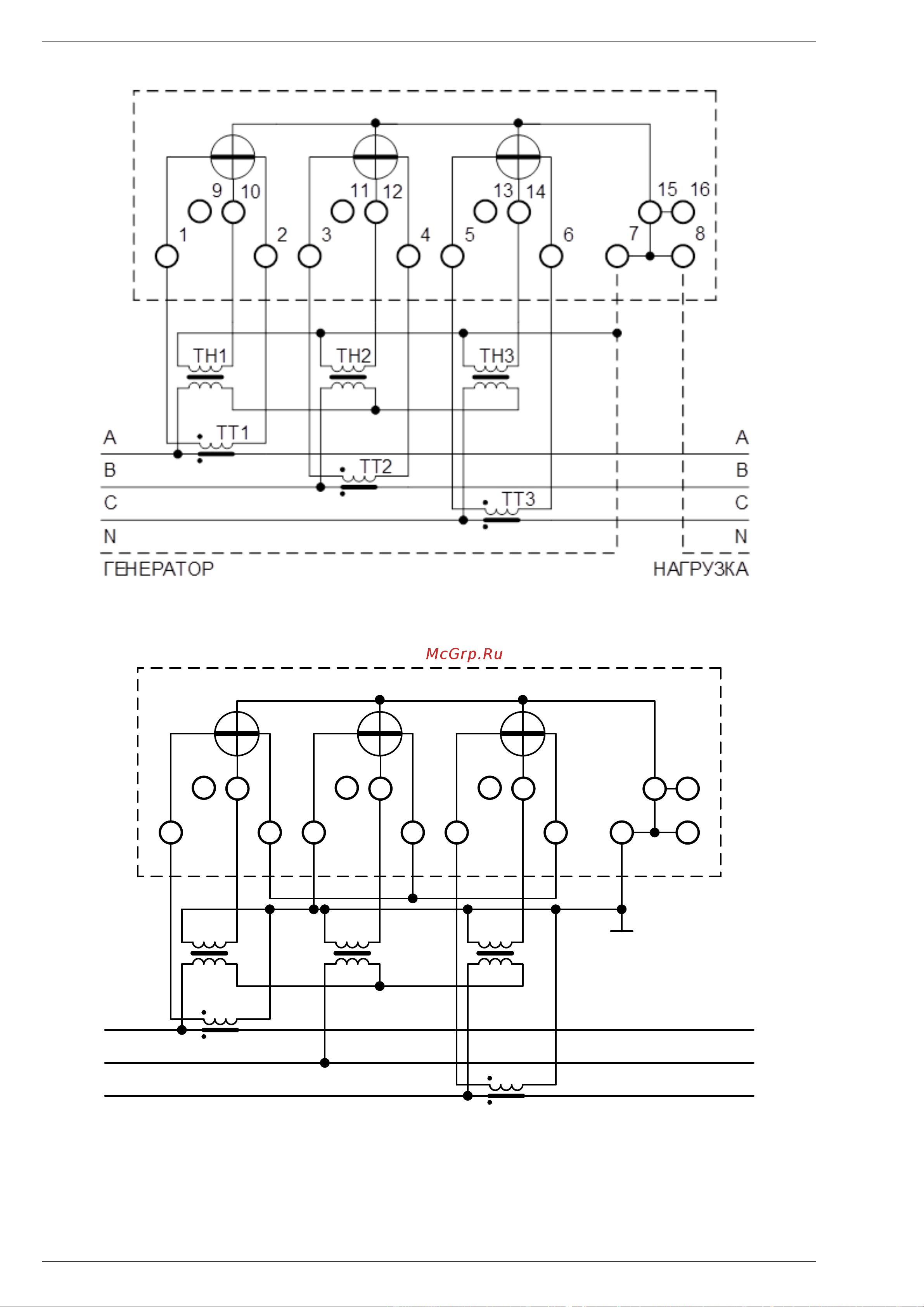

Рисунок Б.3 – Схема подключения через три трансформатора

напряжения и три трансформатора тока

15 16

2 4 6

ГЕНЕРАТОР

НАГРУЗКА

ТТ1

ТТ2

ТН1 ТН2 ТН3

Рисунок Б.4 – Схема подключения через три трансформатора

напряжения и два трансформатора тока
