АВЛГ.411152.027 РЭ Меркурий 231. Руководство по эксплуатации

Страница 22 из 31 Версия 01.2023

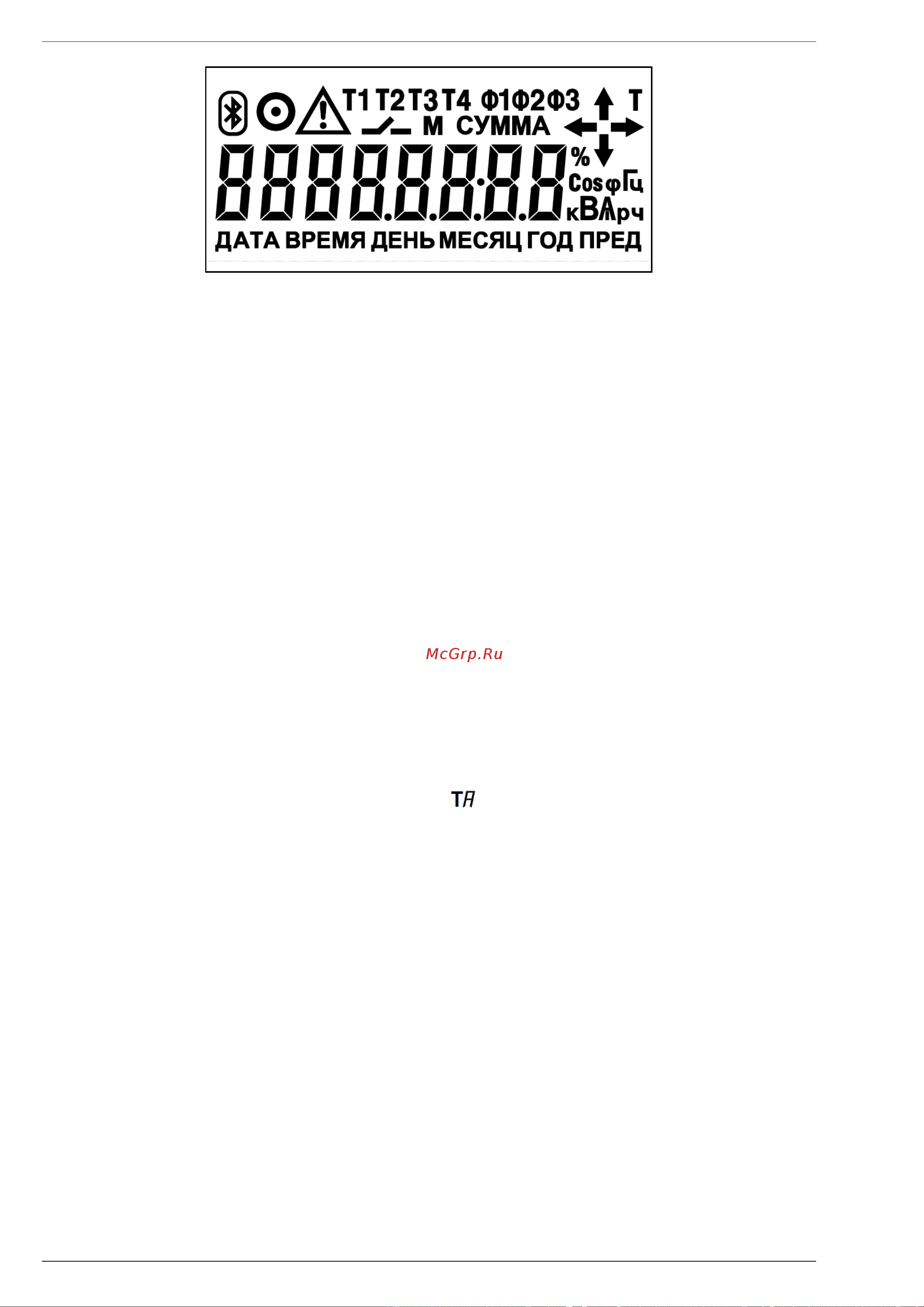

Рисунок 4.10 – Внешний вид ЖКИ счетчика с индексом «ш» в коде

На ЖКИ отображаются до 8 цифр значения выбранного параметра (учтенная

энергия по раздельно каждому тарифу и по сумме тарифов).

Для индикации значений все параметры разделены на основные и

вспомогательные и собраны по группам. К основным параметрам относятся показания

электроэнергии нарастающим итогом и за определенные периоды. К вспомогательным

параметрам относятся мгновенные текущие значения параметров (мощности, токи,

напряжения и т.п.), а также диагностические параметры.

В счетчике используется режим автоматической смены информации по циклу.

Любой из параметров может быть добавлен в цикл индикации или удален из него.

Объем параметров, выводимых на ЖКИ, а также длительность индикации

программируется через интерфейс связи. Длительность индикации программируется с

помощью Конфигуратора отдельно для показаний энергии по текущему тарифу, для

показаний энергии по остальным тарифам и для вспомогательных параметров.

Индикация учтенной активной и реактивной энергии раздельно по каждому

тарифу и по сумме тарифов производится с указанием номера тарифа, с

дискретностью 0,01 кВтч или кварч (два знака после запятой). Рядом с этим

значением указываются:

 вид и направление энергии;

 размерность;

 номер тарифа;

 индикатор фаз: фаза1, фаза2, фаза3.

При индикации суммы по всем тарифам отображается надпись «СУММА» или

буква «А» рядом с номером тарифа (символы ).

При индикации учтенной энергии по текущему тарифу номер тарифа

отображается непрерывно, при индикации по нетекущему тарифу номер тарифа

отображается миганием.

Счетчик, запрограммированный в однотарифный режим, обеспечивает вывод на

ЖКИ значения потребляемой электроэнергии только по одному тарифу.

4.5.2 Контроль работоспособности

Признаком работоспособности счетчика является наличие индикации измеряемых

величин на ЖКИ, мигание индикатора активной энергии с частотой, соответствующей

мощности нагрузки (при подключенной нагрузке) или непрерывное его свечение (без

нагрузки), наличие связи по интерфейсам обмена данными.

При наличии на ЖКИ сообщений о событиях самодиагностики в виде символа «Е»

с цифровым кодом события необходимо обратиться в эксплуатирующую организацию.

Перечень кодов событий самодиагностики приведен в приложении В.
