5. УСТРОЙСТВО ПРИБОРА

Несущая конструкция тепловентилятора (см. рис. 1) состоит из корпуса (1) и подставки-

ручки (2). Вентилятор (3) расположен в задней части тепловентилятора. Блок

управления расположен в верхней части корпуса под крышкой. Органы управления

вынесены на переднюю панель (4). Внутри корпуса расположены трубчатые

электронагревательные элементы, закрытые с лицевой стороны тепловентилятора

решеткой (5).

Воздушный поток, втянутый вентилятором в корпус, проходя между трубчатыми

электронагревательными элементами, нагревается и подается в помещение через

решетку.

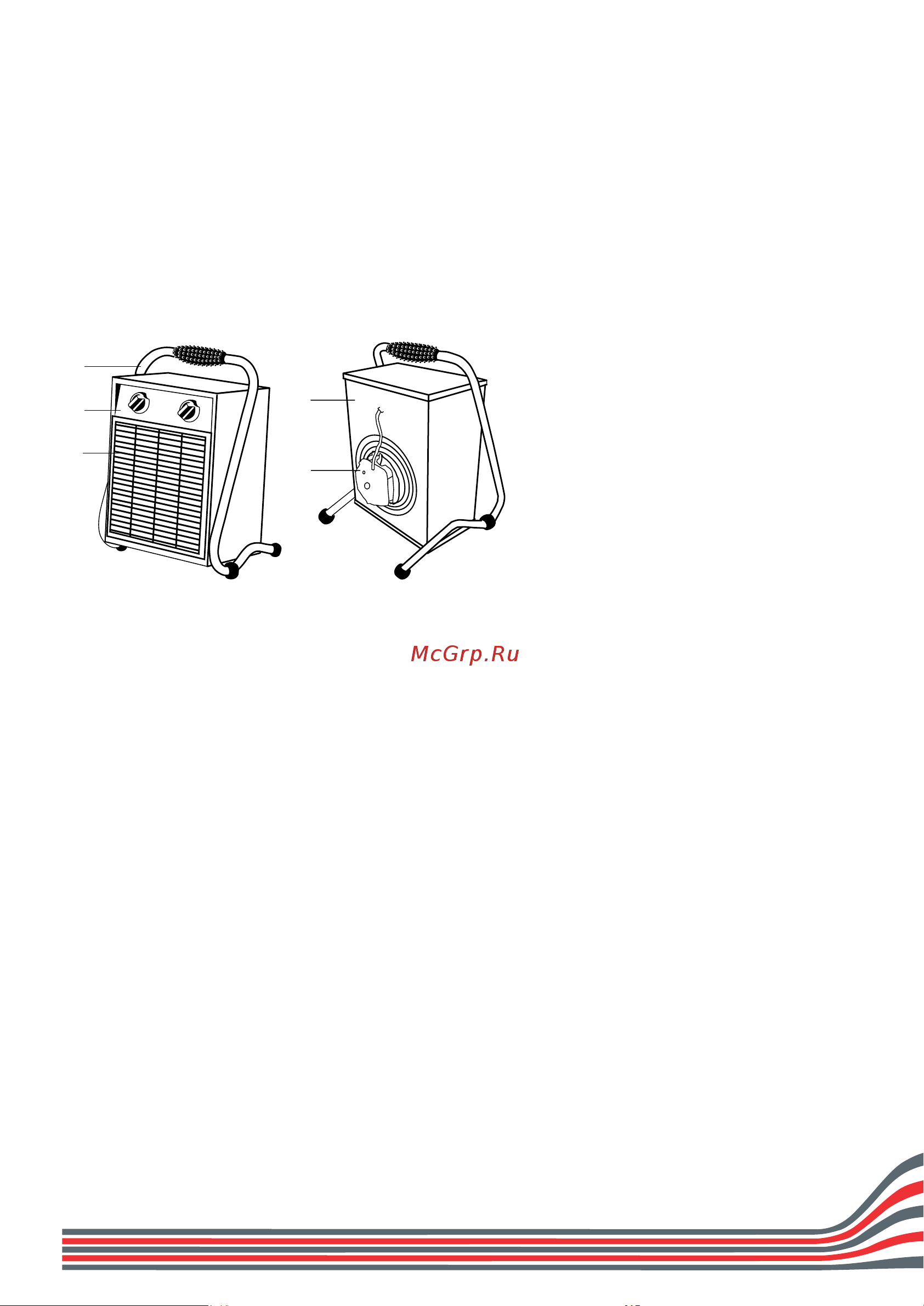

1 – корпус

2 – подставка-ручка

3 – вентилятор

4 – панель управления

5 – решетка

Рис. 1. Тепловентилятор

Работа тепловентилятора возможна в одном из следующих режимов:

• режим 0 – вентиляция;

• режим 1 – вентиляция с нагревом (неполная мощность);

• режим 2 – вентиляция с нагревом (полная мощность).
